Paso 5: Incorporar el clip

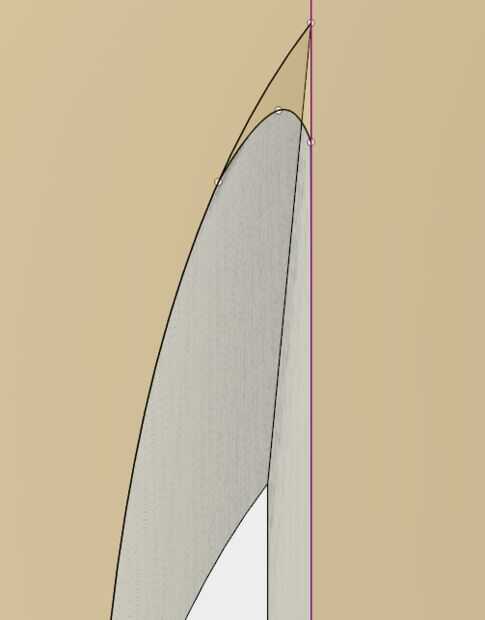

El primer paso es iniciar un nuevo dibujo en el plano lateral (plano Y-Z en este ejemplo). Utilizando la herramienta de dibujo de spline, es muy fácil dibujar la curva del clip ya que es tan simple. En el ejemplo mostrado, la curva se copia y se movió hacia abajo y a la derecha de la original para crear un producto de aspecto limpio con un diseño simétrico, sino que una vez más es depende de usted cómo desea crear este componente. Si se imprime utilizando una combinación de material parcialmente flexible, el espacio entre el clip y el caso puede ser inferior a la cantidad indicada en la primera foto de arriba.
El segundo paso es sacar el dibujo todo el ancho de la caja. No dude en hacer este componente más pequeña o hacer dos o tres pequeños clips si es así por favor.

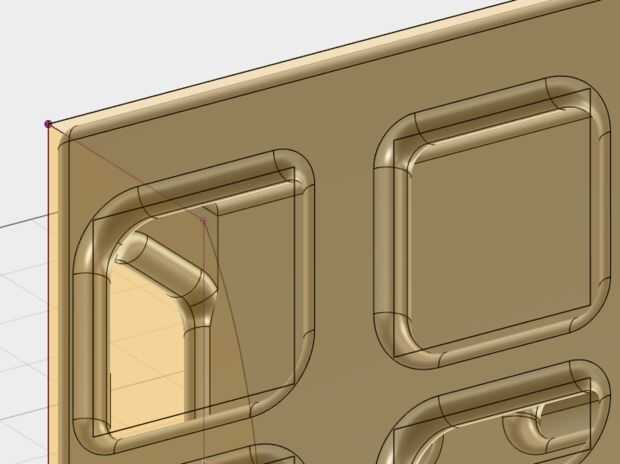

El tercer paso es filetear todos los bordes necesarios por lo que fácilmente se desliza sobre el cinturón. En la segunda foto de arriba se muestra el filete más importante incluir.
El cuarto paso, que es necesario para asegurar que el clip es bastante fuerte, es comprobar que el diseño sacó fuera de la parte delantera y atrás no también eliminar material de la zona que el clip esté en contacto con el caso. Esto se muestra en la tercera foto de arriba.
