Clock + possibility for safe/lock

Descripción de la función

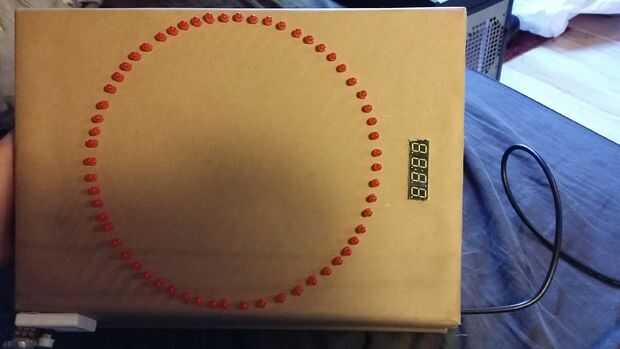

Nuestro proyecto es un reloj funcional completo. En la parte delantera hay 60 LEDs, uno para cada segundo, y en la parte superior del reloj que hemos colocado un segmento LED pantalla que mantiene un registro de los minutos y horas. Como una característica extra que hemos instalado un potenciómetro conectado a los LEDs y al girar el potenciómetro control que de los 60 LEDs que va a la luz. El objetivo principal con esta función adicional debía ser capaz de poner en un código secreto que luego se cierre la caja, como una caja fuerte.

Lista de componentes

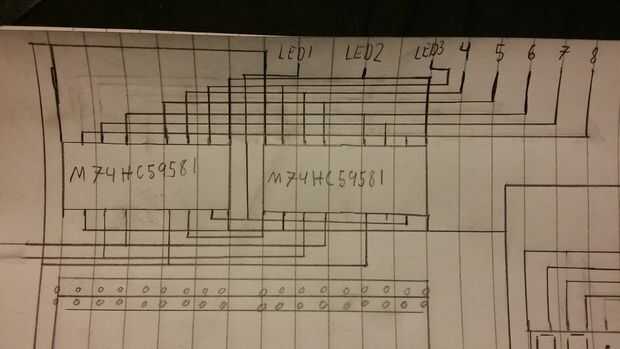

• 60st LEDs RGB por controladores de LED de corriente constante de HC595

• 4 salidas de x HC595 con 16 cada uno

• 4 x 7 segmentos LED para la indicación

• DS1307 reloj tiempo real

• Fotorresistencia (para el ajuste de brillo)

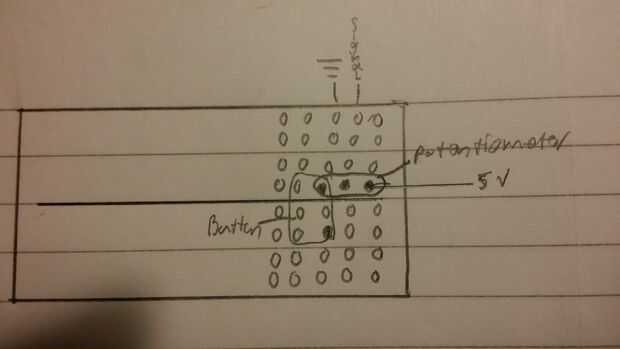

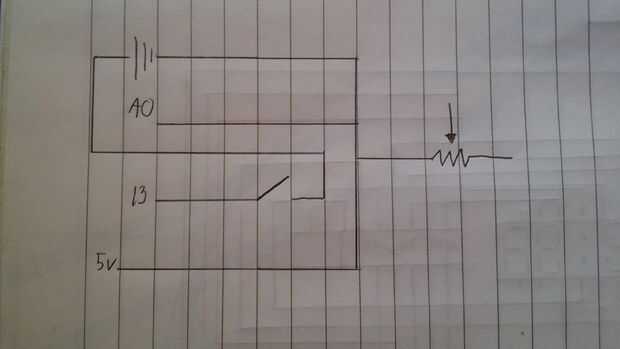

• Potenciómetro

• Interruptor (en la tecla/Off)

Código:
LED int latchPin = 2;

int reloj = 4;

int dataPin = 2;

Botones
int ButtonPin = 13;

int analogPin = A0;

Reloj int APin = 5;

int BPin = 6;

int CPin = 7;

Trabajo de int = 8;

previousTime largo sin signo = 0;

int hora = 11;

int minutos = 36;

int segundo = 0;

int HourTen = 0;

int MinuteTen = 0;

int Hourunit = 0;

int Hour1 = 0;

int Minuteunit = 0;

int minutos = 0;

int HourPin = 9;

int HourunitPin = 10;

int MinutePin = 11;

int MinuteunitPin = 12;

intervalo largo sin signo = 1000;

void setup () {}

pinMode (analogPin, entrada);

pinMode (ButtonPin, INPUT_PULLUP);

Pernos de LED

pinMode (latchPin, salida);

pinMode (reloj, salida);

pinMode (dataPin, salida);

Pasadores reloj

pinMode (APin, salida);

pinMode (BPin, salida);

pinMode (CPin, salida);

pinMode (trabajo, salida);

pinMode (HourPin, salida);

pinMode (HourunitPin, salida);

pinMode (MinutePin, salida);

pinMode (MinuteunitPin, salida);

Serial.Begin(9600);

}

void loop () {}

currentTime larga sin signo = millis();

Si (digitalRead(ButtonPin) == LOW) {}

int val = analogRead(analogPin);

Val = mapa (val, 0, 1023, 0, 60);

lightlednr(Val);

}

Else {}

Si ((currentTime-previousTime) > intervalo) {}

En segundo lugar = segundo ++;

previousTime = currentTime;

Serial.Print(hour);

Serial.Print(":");

Serial.Print(minute);

Serial.Print(":");

Serial.println(Second);

Serial.Print(bitRead(digit,3));

Serial.Print(bitRead(digit,2));

Serial.Print(bitRead(digit,1));

Serial.println(bitRead(digit,0));

}

Si (segundo == 60) {}

Segundo = 0;

Minutos = minutos ++;

}

Si (minutos == 60) {}

Minuto = 0;

Hora = hora ++;

}

Si (horas == 24) {}

Hora = 0;

}

ha pasado un segundo

Minuteunit = minuto % 10;

MinuteTen = (minuto - Minuteunit) / 10;

Hourunit = hora % 10;

HourTen = (hora - Hourunit) / 10;

UpdateClock(); lightlednr(Second);

}

Serial.Print(hour);

Serial.Print(":");

Serial.Print(minute);

Serial.Print(":");

Serial.println(Second);

void UpdateClock() {}

digitalWrite (HourPin, alto);

showdigit (HourTen);

Delay(5);

digitalWrite (HourPin, bajo);

digitalWrite (HourunitPin, alto);

showdigit (Hourunit);

Delay(5);

digitalWrite (HourunitPin, bajo);

digitalWrite (MinutePin, alto);

showdigit (MinuteTen);

Delay(5);

digitalWrite (MinutePin, bajo);

digitalWrite (MinuteunitPin, alto);

showdigit (Minuteunit);

Delay(5);

digitalWrite (MinuteunitPin, bajo);

}

void showdigit (int dígitos) {}

digitalWrite (APin, bitRead(digit,0));

digitalWrite (BPin, bitRead(digit,1));

digitalWrite (CPin, bitRead(digit,2));

digitalWrite (trabajo, bitRead(digit,3));

Serial.Print(bitRead(digit,3));

Serial.Print(bitRead(digit,2));

Serial.Print(bitRead(digit,1));

Serial.println(bitRead(digit,0));

}

void lightlednr (lednr bytes) {}

digitalWrite (latchPin, bajo);

Serial.println (lednr, BIN);

byte shbyte = 0;

Si (lednr < 8) {}

shiftOut (dataPin, reloj, LSBFIRST, bitWrite (shbyte, (lednr % 8), 1));
