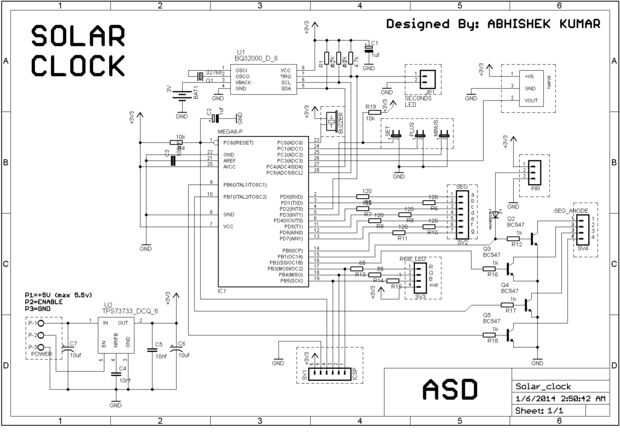

Paso 3: El microcontrolador circuito reloj
El circuito es alimentado por 3.3 v que es derivado de forma TPS73733 - un LDO 3.3 de TI que recibe la entrada de la sección de alimentación de + 5.
BQ32000 de TI se utiliza aquí como el chip RTC impulsado por un cristal de 32768 HZ y una célula copia de seguridad de 3v. Dispone de un zumbador para propósito de alarma. Se conecta un LED RGB para mostrar AM / PM / fecha muestra. TMP35 de analog Device se utiliza para la detección de la temperatura. SET de tres interruptores, más y menos se proporcionan para ajustar diversos parámetros del reloj. El resto de la circuitería de unidades de la visualización de siete segmentos. Y un puerto ICSP para programación y depuración a propósito.
