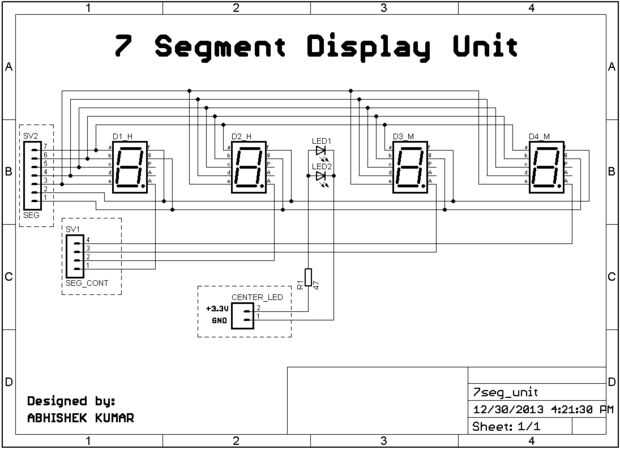

Paso 4: Circuito de los siete segmentos
Espero que es fácil de entender y no hay descripción es necesaria.
El vcc para el amarillo centro LED va al pin IRQ del IC BQ32000 (a JP1 en la sección de mcu).
Es bueno hacer coincidir los pins de segmento a los pines correspondientes en el mcu como se muestra a continuación (un fragmento de código mcu):
Config Portb.1 = salida ' línea de control 1 dígito < == 7segmentos display_LSB
Config Portb.2 = salida ' línea de control 2 dígitos < == display 7segmentos
Config Portb.7 = salida ' línea de control de 3 dígitos < == display 7segmentos
Config Portb.6 = salida ' línea de control de 4 dígitos < == 7segmentos display_MSB
config Portd.0 = salida ' segmento g < == display 7segmentos
Config Portd.1 = salida ' segmento e < == display 7segmentos
Config Portd.4 = salida segmento < == display 7segmentos
Config Portd.5 = salida ' segmento c < == display 7segmentos
Config Portd.6 = salida ' segmento b < == display 7segmentos
config Portd.7 = salida ' un segmento < == display 7segmentos
Config Portb.0 = salida ' segmento f < == display 7segmentos
