Clon de Arduino atmega644/1284 (9 / 10 paso)

Paso 9: Agradable y maravillosa fotos / L'aspect de arduino atmega644/1284 clon:

Unas fotos muy, muy agradables...

----------------------------------------------------------------------------------------------------------------------------------------------------

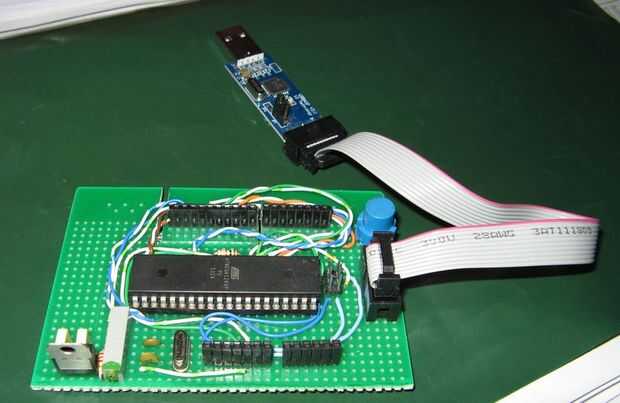

Vue de dessus avec l'USBasp connecté pour la programación.

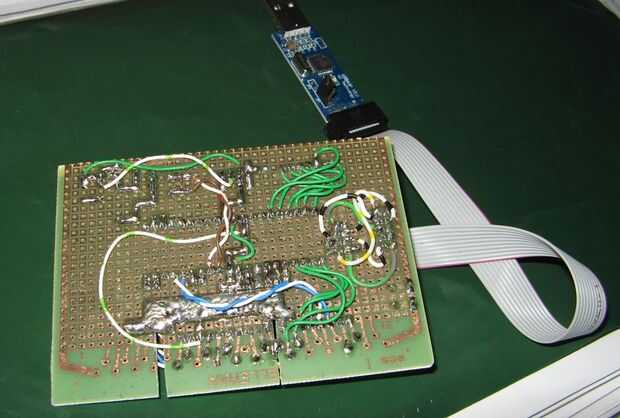

Vue de dessous avec un bricolage petit afin de décaler ONU de borniers de l'arduino avec un pas différent de 2,54 mm (epoxy sciée puis réajustée par soudure à l'étain).

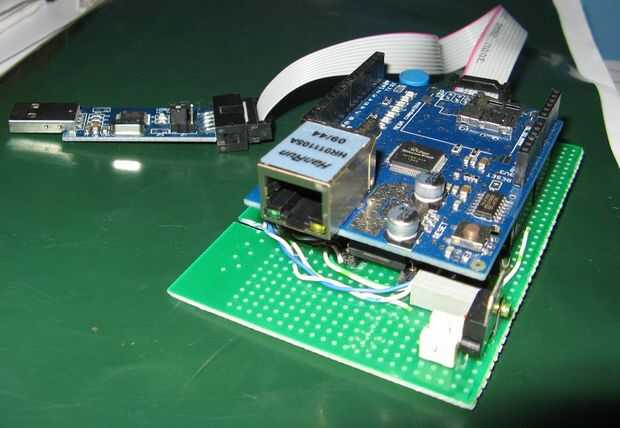

Et enfin le clon avec l'ethernet escudo s'emboite parfaitement et est pleinement fonctionnel (cf proyecto arduino/advancedHMI modbus TCP).
