Paso 1: Conexión y bootloading/signo arduino 1.0.5: cargador le bootload avec ATMEGA 328p sur la platine Arduino

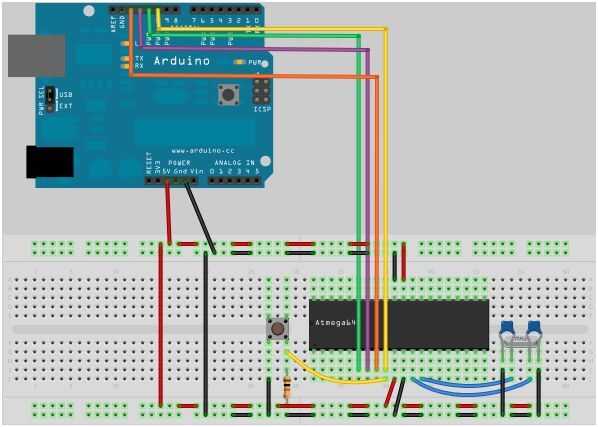

Sin embargo necesita una placa de arduino para encender el proyecto. Aquí está la diferentes entre las conexiones y enlaces la placa arduino y el ATMEGA644P / 1284P (función y perno número--pin atmega de arduino)
PIN 9 (RESET) con resistencia de 10K--amarillo pin 10 (SS)
PIN 6 (MOSI)--perno verde 11 (MOSI)
PIN 7 (MISO)--púrpura pin 12 (MISO)
Pin 8 (SCK)--naranja pin 13 (SCK)
PIN 10 (Vcc) - 5V
Pin 30 (AVCC)--5V
pin 32 (AREF)--5V
PIN 11 (GND)--0 V
Oscilador de 16 mHz, 2 condensadores 22 pF
------------------------------------------------------------------------------------------------------------------------------------------------------
Il faut tout de même pour initier le projet une platine Arduino Uno.
Voici les los différentes conexiones entre la platine Arduino Uno et la cible atmega1284p ou p 644 (numéro des pins atmega644/1284, fonction et numéro des bornes Arduino):
transmitidas por el 9 (RESET) avec résistance de 10K, jaune transmitidas por 10 (SS)
borne 6 (MOSI), vert transmitidas por 11 (MOSI)
transmitidas por el 7 (MISO), violeta transmitidas por 12 (MISO)
8 borne (SCK), 13 borne naranja (SCK)
10 borne (Vcc), 5V
borne 30 (AVCC), 5V
32 borne (AREF), 5V
11 borne (GND), 0 V
Cuarzo 16 mHz, 2 condensateurs 22 pF
