Clon de Arduino atmega644/1284 (4 / 10 paso)

Paso 4: Esquema de la copia / Schéma du clon

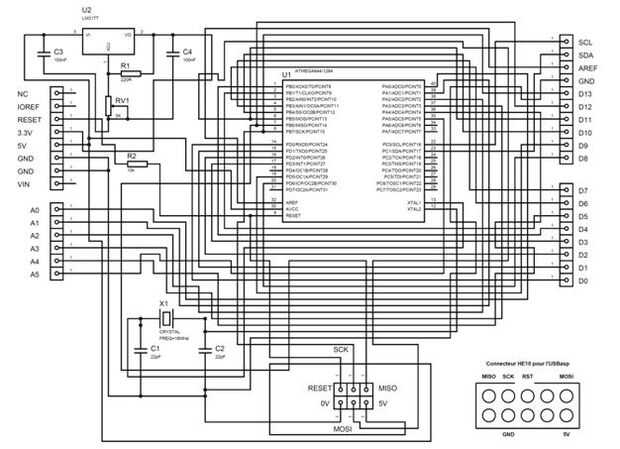

Aquí está el esquema del clon y ahora necesita un convertidor USBasp al programa a través de un conector HE10.

------------------------------------------------------------------------------------------------------------------------------------------------------------

Tablero de Arduino Atmega 644/1284 clon.
Cette platine possèdera ONU impresion HE10 pour pouvoir programador l'atmega 644p ou 1284p par las Naciones Unidas donde USBasp toujours sous le logiciel arduino1.0.5.

Le schéma sous PROTEUS au formato pdf:
