Paso 6: Otro mapa de pin / des Adressage pin: ATMega644P ou sous de 1284P Sanguino

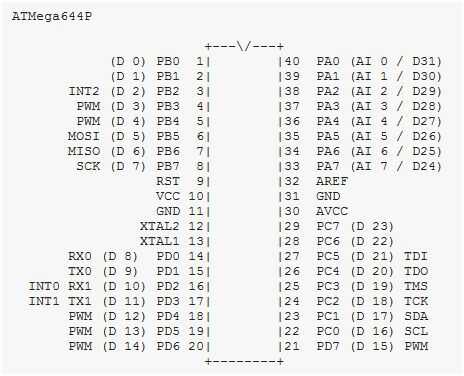

Otro mapa de pin en la web.
Ejemplo: D8 en el arduino uno es conectado al pin 20 del atmega644p / 1284p y da la Dirección 14 (D14).
--------------------------------------------------------------------------------------------------------------------------------------------------------
Un autre perno asignación trouvé sur le net qui résume les précédents.
Ejemplo d'adressage d'une transmitidas por atmega644/1284: sur la borne D8 de l'Arduino Uno conexión de la clavija 20 de l' atmega644/1284 qui aura donc l ' Adresse 14 (D14).
J ' ai testé quelques salidas et les direcciones paraissaient cohérentes d'après cette méthode. Je pense qu'elles sont toutes fonctionnelles et le de je n ' ai pas modifié perno asignación de Sanguino.
Les entrées analogiques ont une autre correspondencia: correspondencia de de voir la page du tableau.
