Clon de Simon FPGA (2 / 5 paso)

Paso 2: Módulos construcción

  • Contador de 8 bits (utilizado como temporizador)
  • binario a convertidor de siete segmentos pantalla
  • Generador de números aleatorios (hemos utilizado un LFSR) (utilizado para iluminar el LED al azar
  • Comparador de 2 bits (utilizado para verificar si el usuario coincide con LED que destellaban)
  • Fin
  • Binario a display de LED

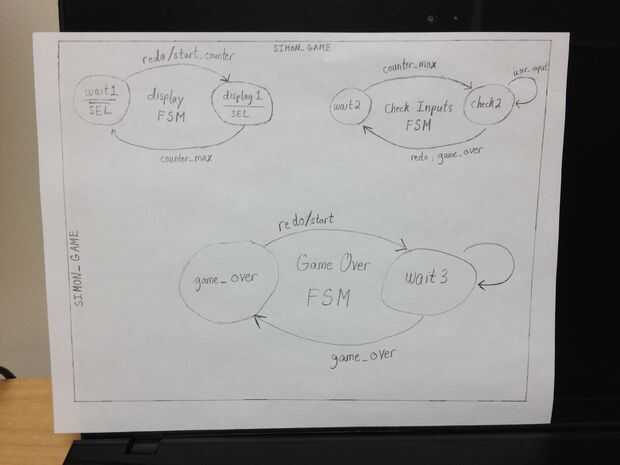

Utilizar pantalla Final estado módulo, comprobar entradas FSM y juego sobre FSM para vincular los módulos de arriba como se muestra en el diagrama anterior
