Clon de TLC Ambilight 3 (2 / 4 paso)

Paso 2: Construir

Juntan sus partes y que los ponen en la tabla de la manera que usted piensa que funciona mejor. Puso el microcontrolador en el medio y poner los controladores de LED alrededor de los 3 lados de la Junta, tipo de un forma de U al revés. Esta configuración pone las salidas del controlador LED cerca de los bordes exteriores de la Junta, que ayudan a mantener la saca ordenado y en relación a su colocación en la parte posterior de la TV. Lo puede hacer cualquier forma que le guste, son los cables, por lo que son flexibles.

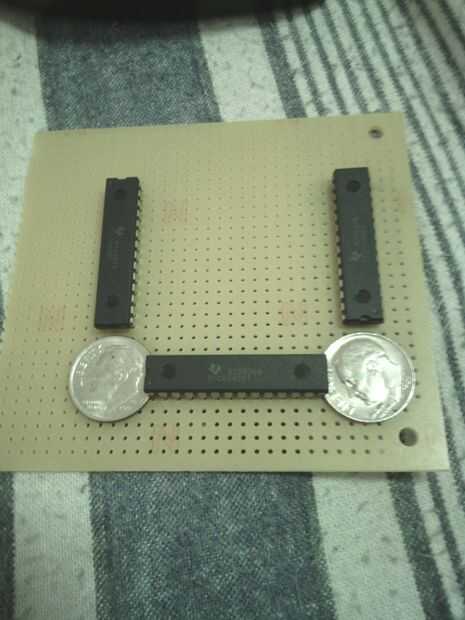

Empecé virando las virutas de TLC en, utiliza unas monedas para aumentar la parte de la placa de circuito y soldar los cables en las esquinas de las virutas. Mi esperanza es que esto ayuda a que el chip de disipar el calor, sin adición de disipadores de calor.

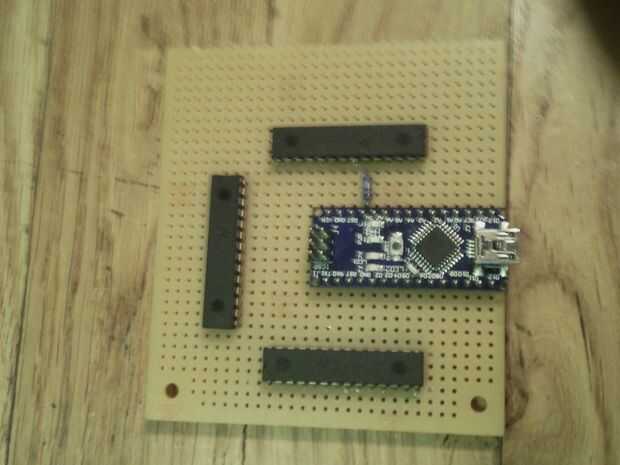

Poner el microcontrolador en tablero y virar en las esquinas un par para mantenerla en su lugar.

En la cuarta imagen, puede ver que he soldado lo TLCs en y soldadas en los cables de masa y energía.

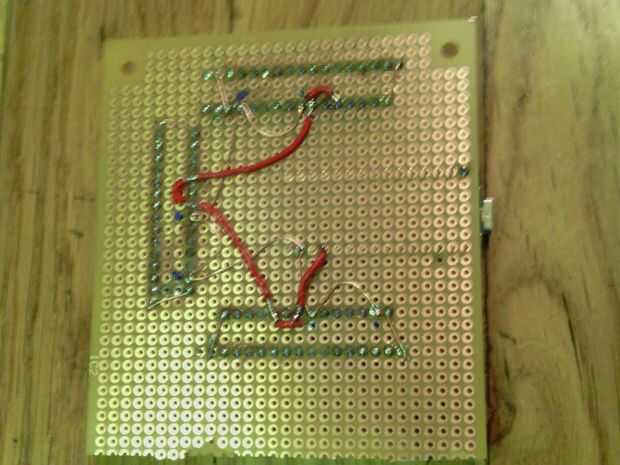

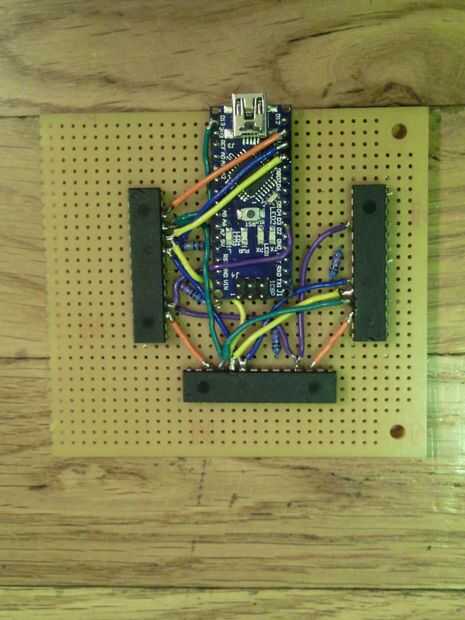

Volver a voltear el tablero y comenzar con las resistencias y encadenamiento de Margarita por conectar los cables morados y luego el azul, verde y amarillo debe terminar para arriba buscando algo como la imagen 5. No tienes que poner los cables en la parte superior, por lo general se ponen en la parte inferior, pero lo hice así, para que puedan ver el circuito con las piezas.

Ahora ponga el tablero y centrarse en los cables y LEDs. Mi programa de instalación utiliza 8 secciones del cable de ethernet, cada cable funciona 2 tramos de luces. Para ayudar a mantener los cables organizados, surgió un esquema de código de color de aislamiento. Pongo los pares azul/naranja para el primer canal RGB y el verde/marrón para el segundo. Los alambres sólidos de azul/verde + 12v, el verde de la tira son G, el naranja/marrón sólido R y el franja naranja/marrón son la B. naranja/azul son las zonas de número impares, y verde/marrón son las zonas de número par. Debe hacerlo sin embargo hace sentido para usted, lo importante es que los cables van en el lugar correcto, no de qué color el aislamiento.

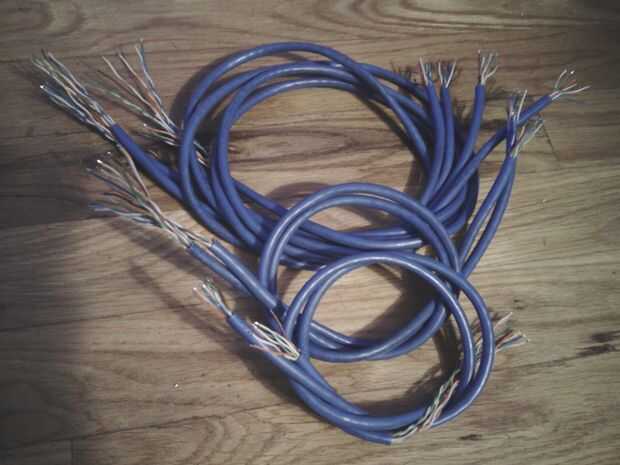

La parte inferior y los cables superior será la más corta y los lados más, usted puede hacer los cables como usted quiere, sólo para que sean lo suficientemente largos. Empecé por cortar 8 tramos de cable que fueron más de lo que necesitaba. Me la pelaron unas pocas pulgadas de aislamiento del cable de un lado y menos de una pulgada en el otro lado.
Separar y desenrolle hacia fuera los cables y ponerlos en sus nuevos grupos. Tome mi tiempo y enderezar así como pueda, porque facilita la soldadura, quiero reducir las posibilidades de mala soldadura haciendo un verdadero buen trabajo preparación de las piezas. Cuando los cables están organizados, usted necesita quitar el aislante de las puntas de los cables en ambos extremos. Como usted tira de una sección, estañar los cables antes de ir a otra sección. Sumerja los cables en flujo, luego toque brevemente contra una gota de soldadura fundida de mi hierro. La sexta foto muestra 3 cables de diferente longitud, preparados y listos para soldar

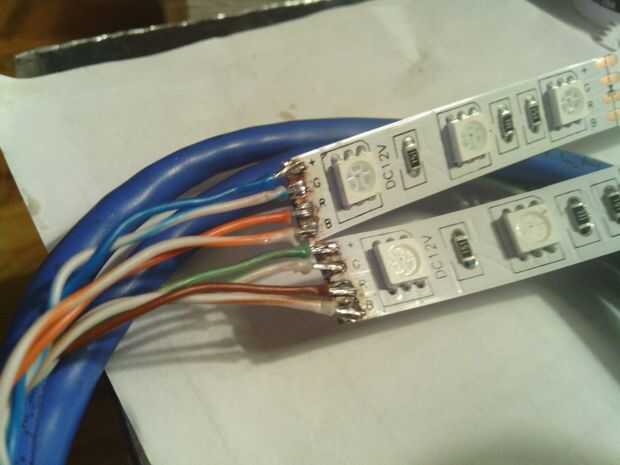

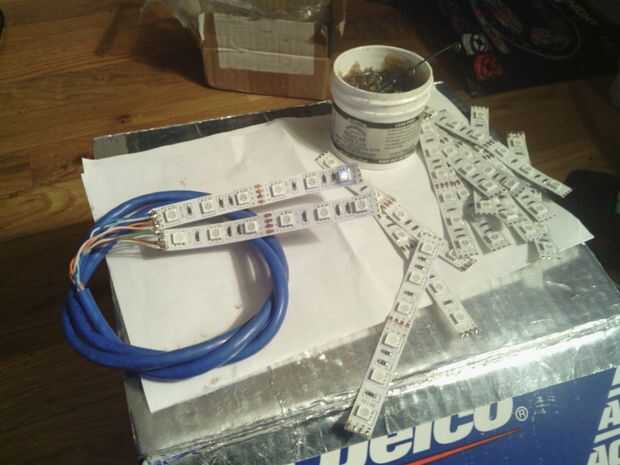

Cortar tus franjas en 2 secciones de segmento y las conexiones de soldadura de estaño. Si mantienes tus franjas en la misma dirección, entonces el + líneas R G B se siempre se alinean en el mismo lugar, lo que es más fácil conseguir el cableado correcto la primera vez (probablemente obtendrá algún mal, pero resolveremos eso en prueba) como en los cuadros 7 y 8.

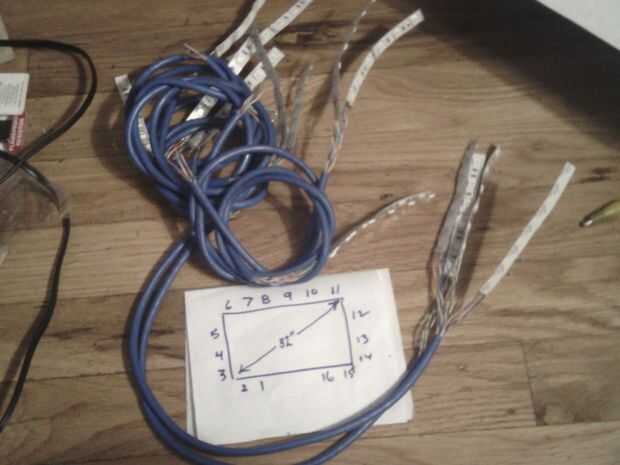

Tus franjas en los cables de la soldadura, utilizar los extremos con un par aislamiento exterior pulgadas quitó. Usted debe terminar hasta con una pila de 8 cables de 3 diferentes longitudes con LEDs soldadas de la misma manera en todos ellos. La última foto muestra completados cables de LED y un diagrama de donde montan los LEDs alrededor de la TV.

Es importante utilizar los cables de la longitud correcta, el fondo 2 es la más corta, los 2 superiores son un poco más largo y el 4 en los laterales es el más largo. Si se suelda el derecho de cables en la placa que realmente necesita hacer derecho, pero si usted está utilizando conectores, basta con asegurarse de que obtener los cables de los conectores en el orden correcto.

Último pero no menos importante es cableado hasta el conector de alimentación y el + 12v bus, este debe conectarse todos el + lineas que van a las tiras. Los LEDs se 12v, pero el resto del circuito funciona con 5v de lo USB.

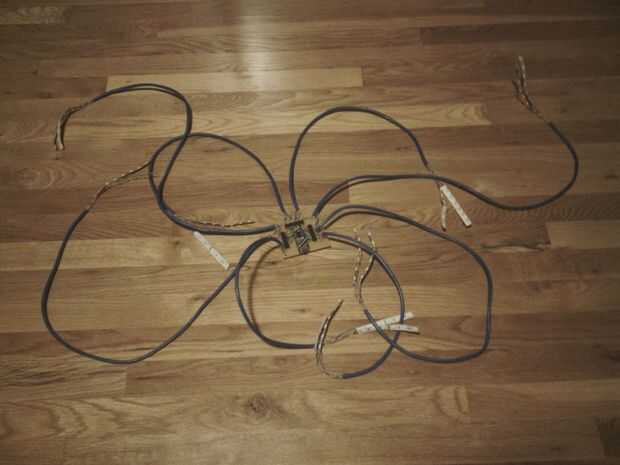

Cuando lo tienes todo conectado, como la primera imagen, ordenar desgarbado LED pulpo un poco algo.

Se necesita encender esta cosa con 12v, Si compraste una fuente de alimentación de 12v, se realiza, si están suministrando energía desde su ordenador, necesita hacer el cable que se conecta a los equipos de fuente de alimentación y agotado el cable a la TV.
