Clon de TLC Ambilight 3 (4 / 4 paso)

Paso 4: Adición-modificaciones necesarias...

El principal problema que tuve fue el calor de la parte posterior del TV LED mantiene haciendo el pegamento pegajoso y las tiras de LED mantienen caída de la parte posterior de la TV. Ya había soldado los cables directamente a la placa de circuito, no quería permanentemente afix los LEDs, o sería muy difícil trabajar en. Yo había pedido algunas sip conectores, y utilicé para hacer los LEDs de la placa de circuito. Esto realmente tomó mucho esfuerzo y es cómo lo debo haber hecho en primer lugar (no quiero esperar para los conectores).

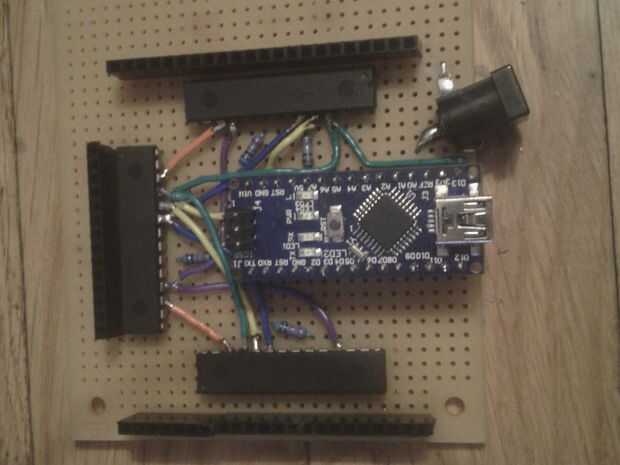

La primera foto se pueden ver nuevos conectores en la placa. Comencé con el zócalo para el nano, luego poner conectores sip junto a las fichas de TLC y soldar puentes pequeños de las salidas del TLC a los conectores de manera significativa (dejando un espacio para los + 12v para cada par de LEDs, ponen en los extremos de los conectores, pero hay 2 que necesidad de + 12v en el medio de los conectores. Cada cable tiene 2 + cables de 12v, pero puede ser terminado a 1 pin del conector.

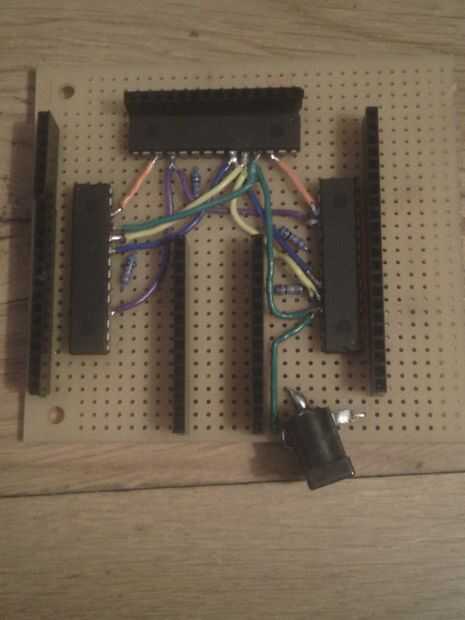

Después de soldar los conectores en, necesitaba reemplazar el cableado que fue soldado directamente al nano, que sólo tomó unos pocos minutos, pero debe tener cuidado de hacerlo bien. ver la segunda imagen para el cableado de la superestructura.

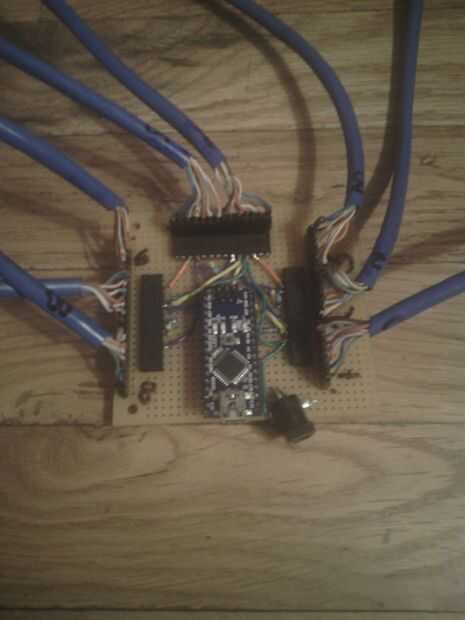

la tercera imagen muestra los cables conectados en el conector. Podría se utilizado termoencogibles de cada cable, algunos alrededor del conector y tal vez algunos rtv dentro el termo retráctil para hacer reales las cosas seguro y resistente al agua, pero no se molestó, ya que probablemente no tendrá mucha actividad, o posibilidades de romper.

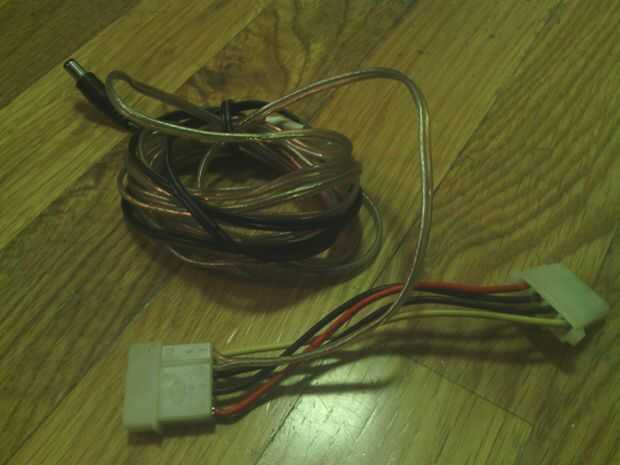

La quinta imagen es el cable de alimentación ingenioso que hice de un viejo ventilador de la CPU. Esto conecta dentro de la computadora, a un más viejo IDE de disco duro o CD/DVD. Si no desea utilizar su fuente de alimentación de 12v de computadoras, puede comprar una fuente de alimentación de 12v y utilice en su lugar. Usted tendrá una fuente de alimentación de tamaño bastante decente, va a estar bien de 5amps solo utilizas 2 tramos, pero 3 o 4 o 5 segmentos requerirá 10amp, o más grande.

Mientras tenía las tiras de LED sacadas de la TV, decidí que tenía suficiente espacio para ampliar mis tiras de 2 a 3 segmentos, esto también significaba que tenía que cambiar las resistencias que el nivel actual de TLC. Cambio de 1K a 620 Ohms (470 + 150). Esto cambió la corriente de 39mA para 63mA, que es un poco alto, pero que se extiende a través de 3 sistemas de LED, por lo que son 21mA cada juego, que es un poquito alto, pero probablemente muy bien.

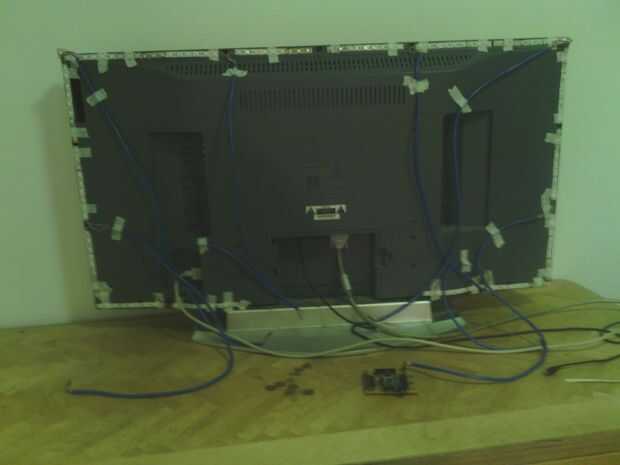

La última foto muestra el nuevo LED y cables ser superglued al televisor.

He extraído de las virutas, y parecen estar bien en 63mA, no sobrecalentamiento, su 1/2 del máximo para no esperar problemas a ese nivel, pero si corres más de 100mA puede que necesite un disipador térmico como se describe en el instructivo.

Una última nota sobre el hardware que puede ser de valor es que este proyecto puede utilizar una gran cantidad de re-purposed o reutilizar materiales. tuve algunos LED tira de segmentos a partir de un proyecto fallido que toquen las tiras 2 segmento 3 segmento tiras. Yo podría fácilmente han utilizado todo recicladas tiras de LED son tipo de modular y puede ser cortados o soldado detrás juntas para hacer cualquier tamaño que usted necesita. Los cables fueron hechos de un cable roto, y mucho el cableado fue hecho con retazos de cables pequeños. El cable de alimentación de 12v fue hecho de partes de un ventilador de la CPU y el conector de enchufe de un router wifi rota.

Aquí está un breve vídeo de la tv en la acción. La calidad del video es pobre (teléfono celular), pero la luz es impresionante.
