Clones de Arduino ilimitado: el Otherduino (7 / 9 paso)

Paso 7: Soldadura de todo lo demás

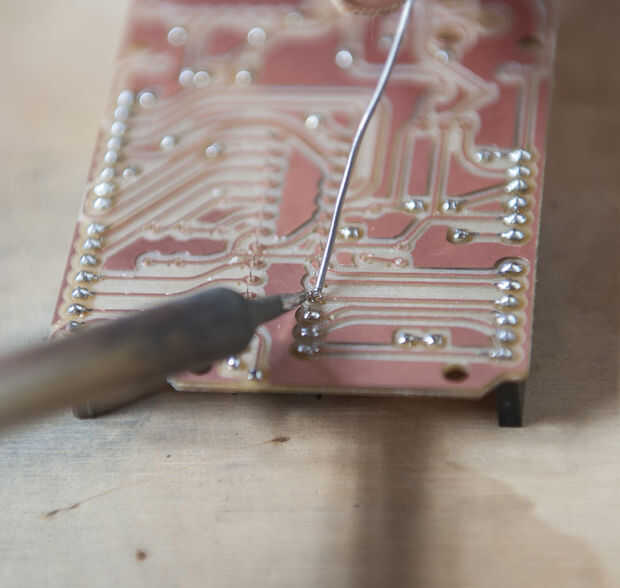

A continuación, suelde todo lo demás:

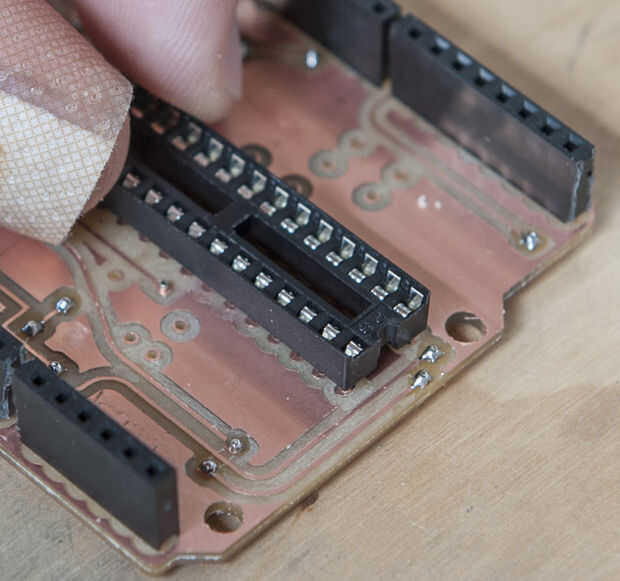

  • Zócalo chip (asegurándose de que la hierba al final apunta hacia el borde más cercano de la tabla)
  • Cristal de reloj de 16MHz
  • Dos condensadores de 22pF
  • Resistencia de 10K
  • Ambos LEDs
  • Ambas resistencias 220Ω
  • 6 ángulo recto masculino pines
  • Ambas cabeceras hembra 6 pines
  • Ambas cabeceras hembra 8 pines
  • Conector barril opcional (no mostrado)
  • Espacio opcional 5V y 3.3V reguladores y sus condensadores de 10uF (no mostrados)

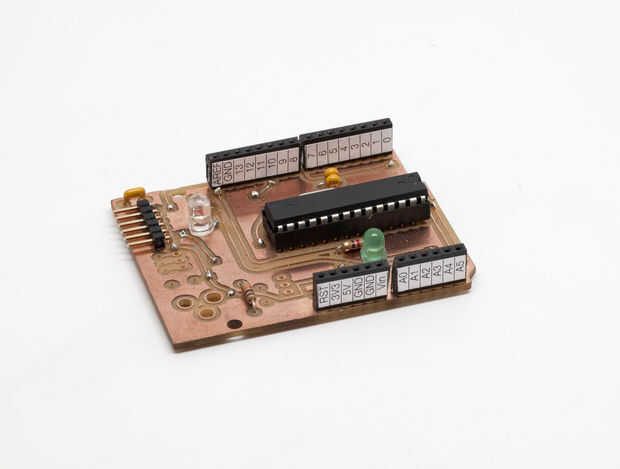

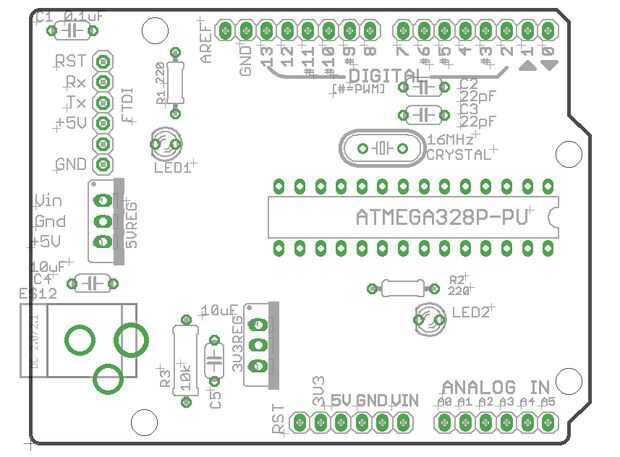

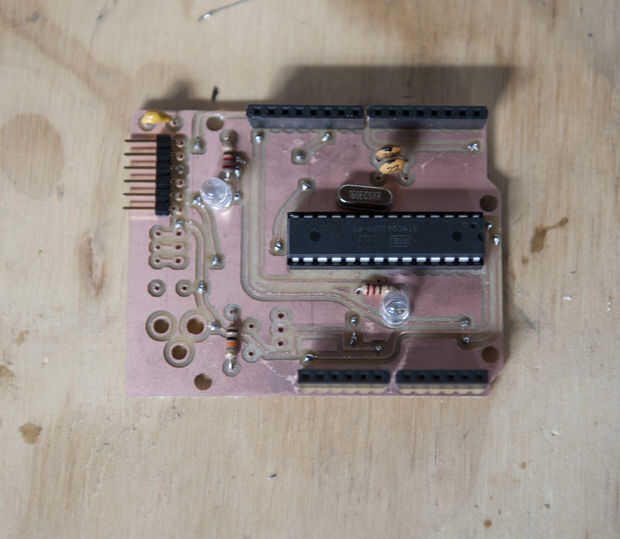

Compruebe la placa contra el esquema, que he incluido otra vez en este paso y así como la foto del tablero terminado.

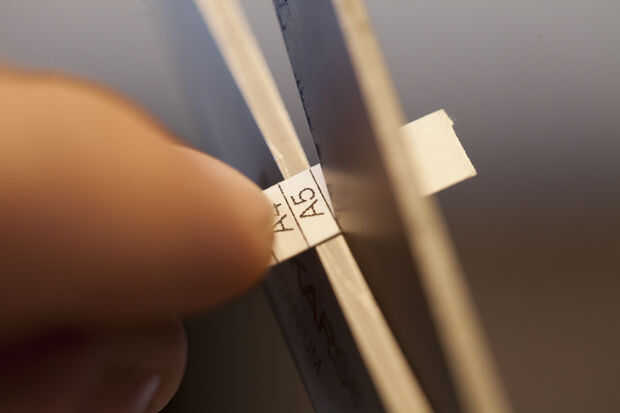

Por último, tome el encabezado pin etiquetas y recortarlo a la medida con tijeras. Desprenda el forro adhesivo y aplicar a los pines del cabezal. Hemos incluido 2 juegos de etiquetas así que usted puede aplicar a ambos lados de cada encabezado.
