Clones de Arduino ilimitado: el Otherduino (8 / 9 paso)

Paso 8: Introduzca el Chip y subir un dibujo de prueba

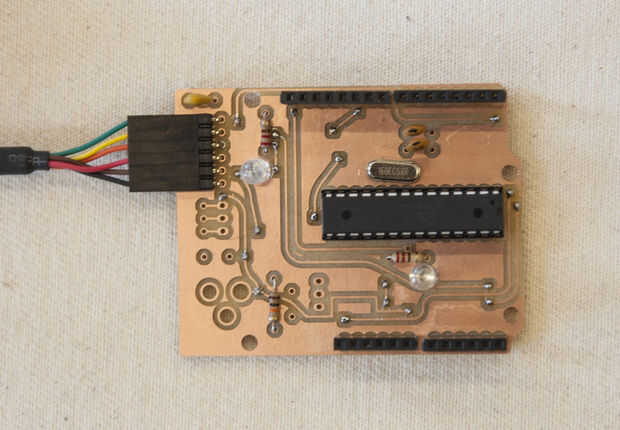

  • Una vez que tienes todo soldado, inserte el chip de ATmega328P en el zócalo con la hierba pequeña apuntando hacia el borde más cercano de la Junta (como la hierba en el zócalo).

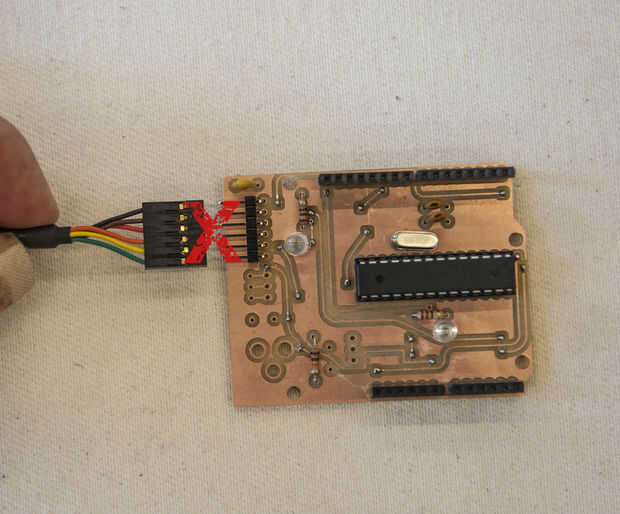

  • Enchufe su cable FTDI de 6 pines, asegurándose que el lado del conector que tiene contactos metálicos hacia abajo. Enchufe el otro extremo del cable USB en el ordenador.

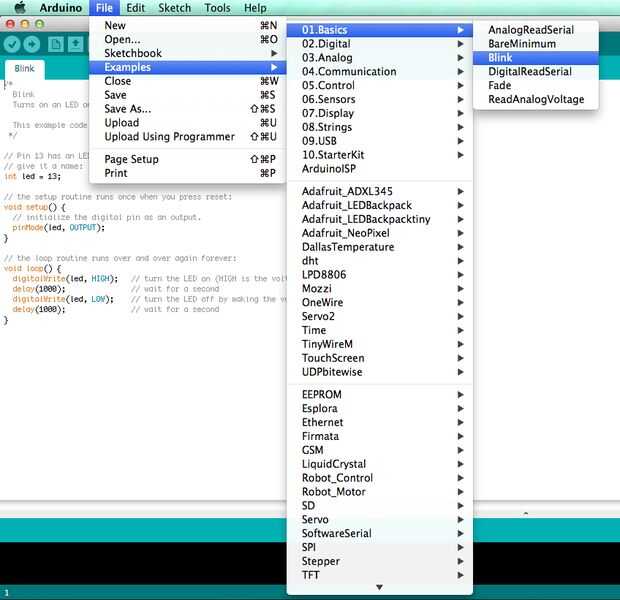

  • Abierto Arduino. En el menú de archivo bajo ejemplos, abrir 01 conceptos básicos y carga el bosquejo de Blink.

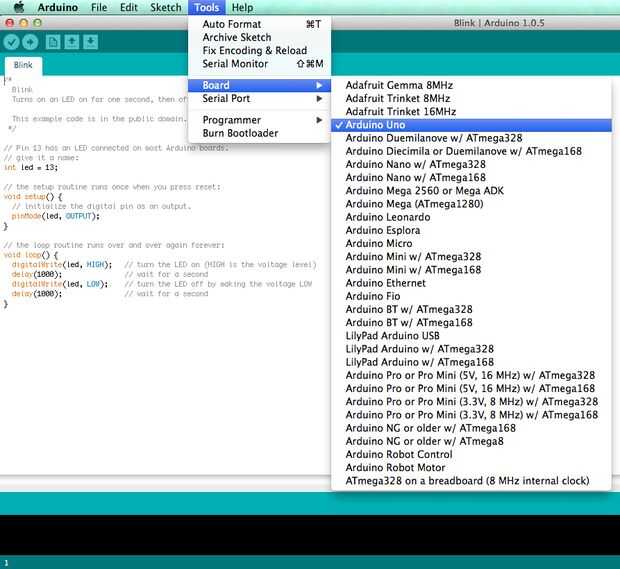

  • En el menú herramientas en tablero, seleccione Arduino Uno.

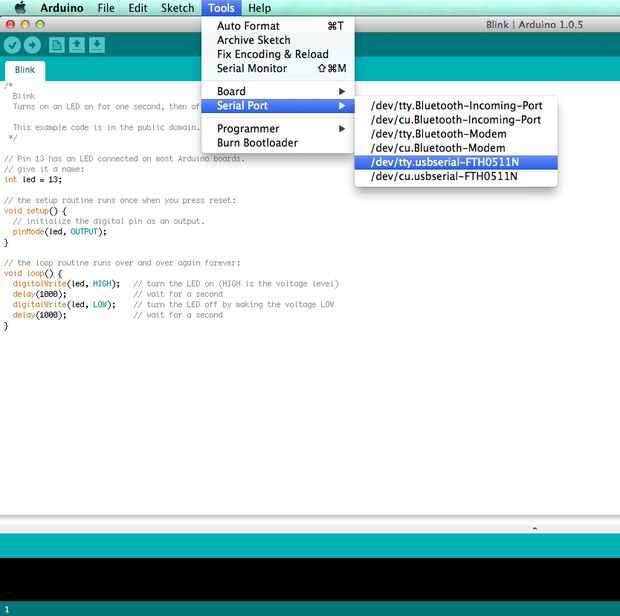

  • En el menú de herramientas en Puerto serie, seleccione /dev/tty.usbserial-### (un montón de números y letras)
  • Haga clic en el botón "Subir" o ir a archivo > Upload para subir tu dibujo!

Si carga correctamente y el LED en el tablero parpadea, eso es realmente genial! Si no, compruebe todas las conexiones contra el diagrama y asegúrese de que las conexiones de soldadura son sólidas.
