CNC Arduino Shield (PCB)

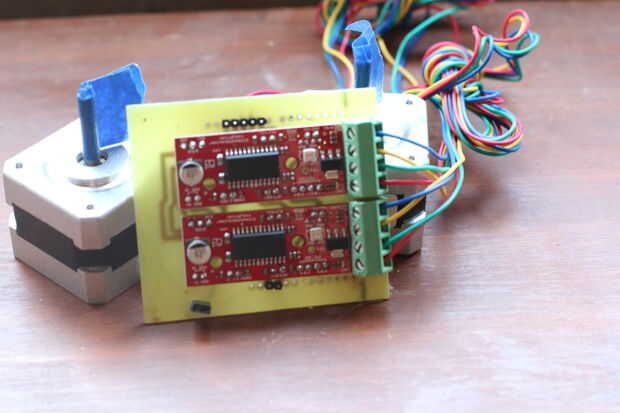

este circuito se ha construido con una placa de PCB casera máquina CNC y trabajará para hacer un doble eje CNC de la máquina. He utilizado dos de los controladores de motor paso a paso fácil de spakfun.com. Para crear una forma más fácil de programar este escudo que utiliza una librería de arduino llamada AccelStepper que permite la programación fácil para muchos usos. Si tienes cualquier duda sobre el circuito no dude de visitar cualquiera de mis páginas. ozcrane.com , vimeo o correo electrónico: austin.crane.robotics

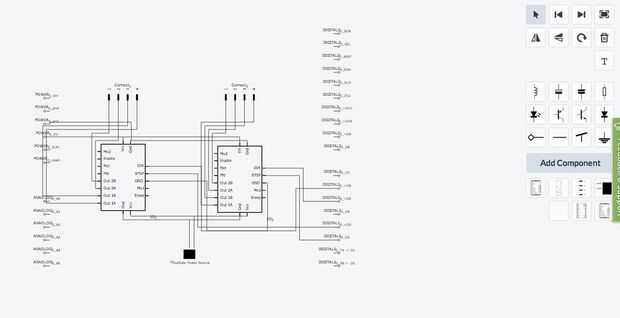

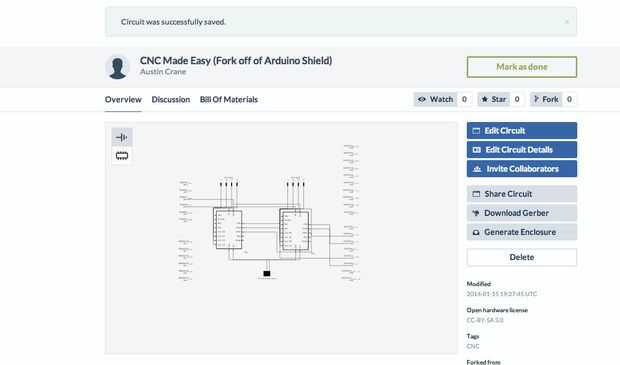

Hice este circuito en el 123D y estoy entusiasmado con todas las funciones cool para ayudar con la estructura, costo, esquemática y en interacción con su circuito. Te recomiendo revisar este circuito circuito 123D en http://123d.circuits.io/circuits/92930-cnc-made-easy-fork-off-of-arduino-shield

Etiquetas: CNC, Circuito, Máquina
