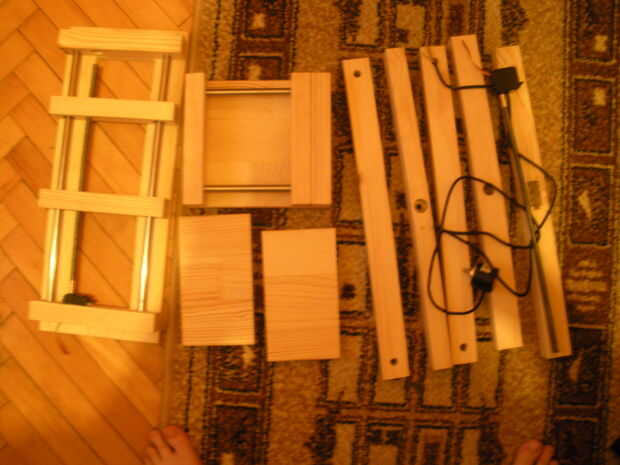

Paso 1: Preparación de piezas de corte madera...

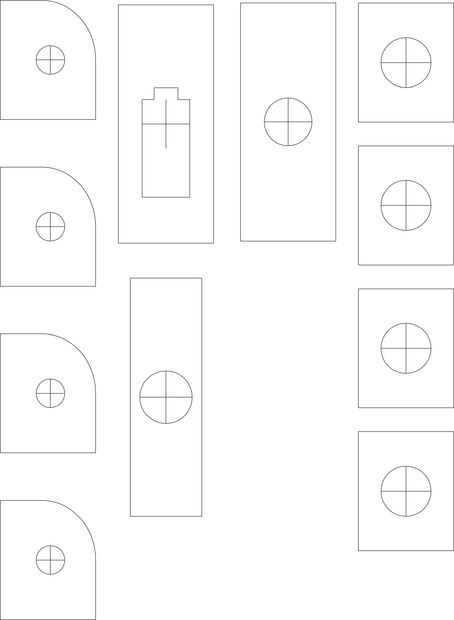

Ésos son los planes para esta máquina.
Pequeña ADVERTENCIA error de 0,5 mm es muy grande error ser precisos.
Que necesita para empezar a construir:
1. impresora normal, sólo imprimir las imágenes, sólo asegúrese de que son de tamaño pequeños agujeros 10mm o utilizar archivos cdr de corel.
2. tablones de madera de 400x30x2500mm x2 piezas y tablero de 18 x 200 x 1000
3. cortar un tablón y un tablero 502 mm
4. corte cuatro tablones 500 mm x 4
5. corte 7 piezas de 200mm de tablones y otro para 230mm
6. corte de una pieza de tablero 220 mm y dos de 112 mm
7. las partes de la cinta con cinta de papel
8. ahora usted necesita pegamento adhesivo en aerosol
9. pegar las piezas impresas en cinta de papel a papel en la madera (ya sabes fueron va más fácil)

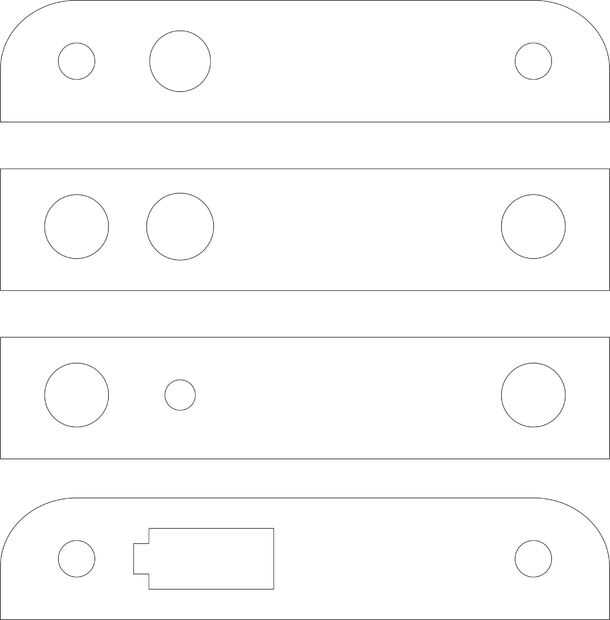

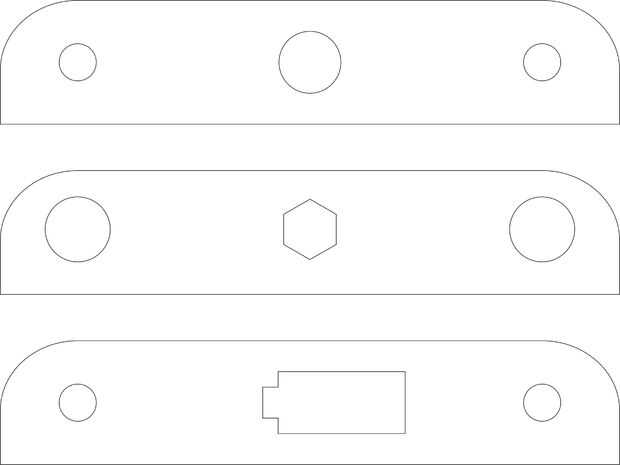

Algunos son especiales requiere de medición (primera foto con planes consiguió 3 objeto rectangular), primero uno es para el motor (servo RC, puede modificarlo Si no piensa usar servomotores), pegamento para tablón 500mm sólo asegúrese de que está en centro
En segundo lugar uno es Encoder va al tablón de 500 mm.
Y en tercer lugar es para tablón de 502 mm, la cola no de la parte plana, use el lado más pequeño.
Solamente a la izquierda para pegar piezas en izquierda (primera imagen con planes) corta para separar objetos y pegamento a los bordes de las tablas de 500mm (ambas tablas necesitan ser muy precisas).
Ahora a la Junta 502mm corte en el mismo agujero 100mmx402mm en el centro.
Ahora wat queda para cortar todas las piezas.
Cuando agujeros cuting estar muy cerca de línea de no cruzarla, taladro para finich agujero.
