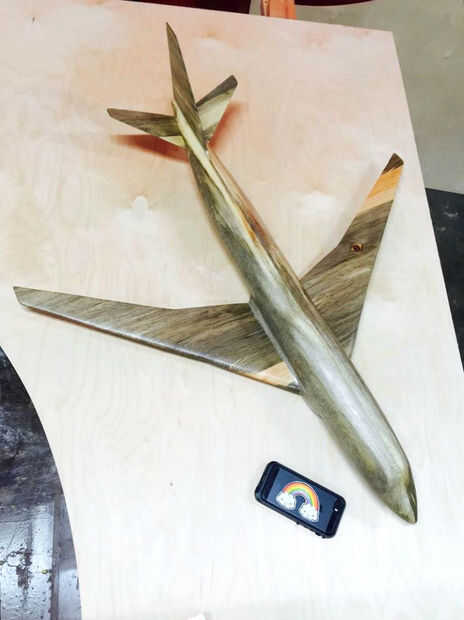

CNC: Boeing 747 modelo

Este modelo es listo para despegar!

Ha estado usando moldes en mi práctica de estudio para los últimos seis meses y se encantó! Hice un molde usando una réplica del Boeing 747 que había comprado en una tienda de hobby pero no me gusta lo pequeño que era. Mis moldes eran demasiado frágiles. Entonces me di cuenta que puedo hacer un modelo más grande utilizando un router CNC de 3 ejes. Pensé que resultó tan bien que compartir la experiencia!

En primer lugar, me gustaría dar el artista, 3dregenerator, crédito para representar el modelo Boeing 747 y publicar como un archivo gratis en el siguiente enlace. He incluido los archivos de las partes que cortan con Netfabb básico (un programa gratuito que se utiliza a menudo para la preparación de archivos para impresión 3D).

http://tf3dm.com/3D-Model/Boeing-747-26638.html

Publicado por 3dregenerator, 2011.

LO QUE USTED NECESITA:

Materiales

--Madera

-Pegamento de carpintero

-Abrazaderas

-Mazo

-MDF/plywood

--Espesor 0,25" o 0,375" madera pasador

-Los tornillos (1" 1.25" y 2.5", también según el espesor de su material)

-1/8 brocas para agujeros pilotos

--0.5" a la espiral final molino carburo broca (por lo menos 2.5" profundidad de corte)

--0.5" ballnose carburo router bits

--"0,25 o 0,375" abajo fresa de carburo espiral (dependiendo el grosor de la espiga)

-Lija lijadora orbital y hoja de lija (grano 100, grano 180, 240 grit)

Guantes de nitrilo

--5 minutos

-Mascarilla con la cabina de botes y ventilación de vapores orgánicos

: Acabado poliuretano

-Trapo fina espuma cepillo cepillo con cerdas

--400/600 hoja de lija de grano

Maquinaria

-Ingletes Sierra *

-Empalmadora *

--Cepillo *

--La mesa VI

-Taladro y conductor de la mano

-router de bandas estándar Shopbot CNC de 3 ejes

--Jigsaw/Sierra de cinta

-Lijadora orbital

* Utilice estas herramientas si usted está eligiendo pegar encima de la madera sólida y para no utilizar madera contrachapada.

Software

Netfabb Basic [¡ gratis!]

VCarve Pro 8

Archivos

(Adjunto)

PREFACIO

Este Instructable tiene instrucciones específicas sobre cómo usar el Vcarve Pro 8 y un Router CNC de Shopbot. Si no tienes acceso a uno o ambos de estos programas que usted puede fácilmente intercambiar con otros software de CAM y otros routers CNC con al menos una cama de 2' x 4' con al menos una capacidad de 8" altura Z (o usted puede cortar su modelo en capas más finas). También cabe destacar que útil tallar en mi cama de sacrificio. Si esto es un problema para usted, si usted tiene una mesa de vacío o puede pensar moralmente útil estropear la superficie de trabajo, puede utilizar una tabla de maniquí-sacrificio!
