CNC con incrustaciones fretboard - en Techshop (3 / 5 paso)

Paso 3: Importar a V-carve pro

Hacer el bolsillo

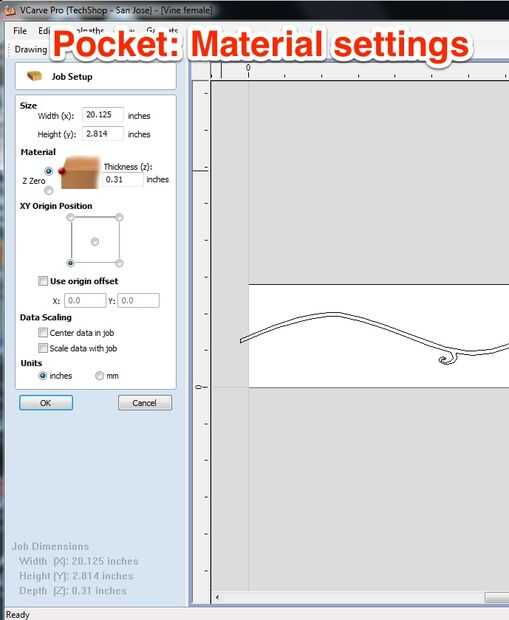

1. ¿Abra un nuevo archivo y especificar el tamaño del material - en este caso mi diapasón, que mide? ¿largo X ancho? ¿X? espesor. También establece el cero de Z en la parte inferior o superior. Mientras que generalmente Z-cero en la parte inferior de mis partes, esta vez ponerlo en la parte superior de la pieza. Lo hice porque no soy de corte completamente a través del material, y quería la más precisa posible ajuste de Z para que el bolsillo y embutido encajan perfectamente.

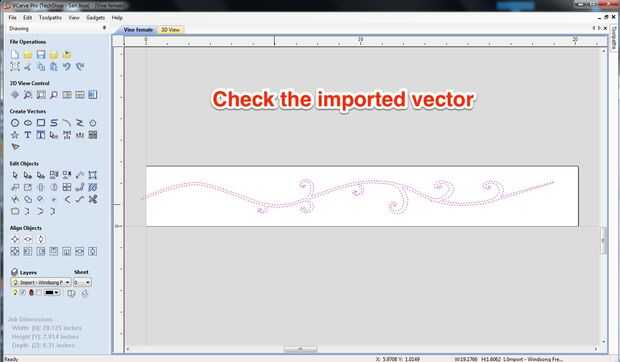

2. Importar el nuevo archivo de V-talle el ilustrador (u otro archivo de dibujo). A veces los archivos tienen errores después de ser importados, es una buena idea para comprobar todos los vectores son allí y conectados correctamente y que todo es el tamaño y proporción. Suerte, y todo lo importado correctamente.
   • Aunque limitado, V-talle también tiene dibujo de sus funciones, por lo que también se puede dibujar directamente en V-talle, si lo prefiere.
3. Colocar la imagen donde usted lo desee en la parte - si se utiliza un diapasón entero en blanco, como hizo, sólo asegúrese de que esté centrada y se adapta cómodamente dentro del ancho final del diapasón.

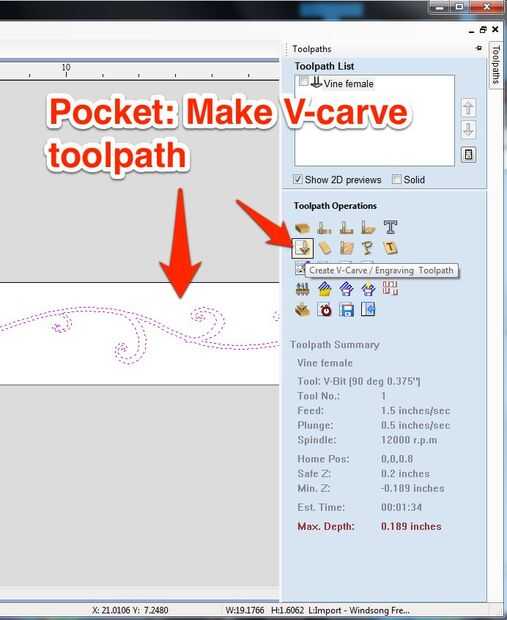

4. En el menú de la derecha, crear una nuevo V-talle-trayectoria de la herramienta. Mis valores están por debajo de

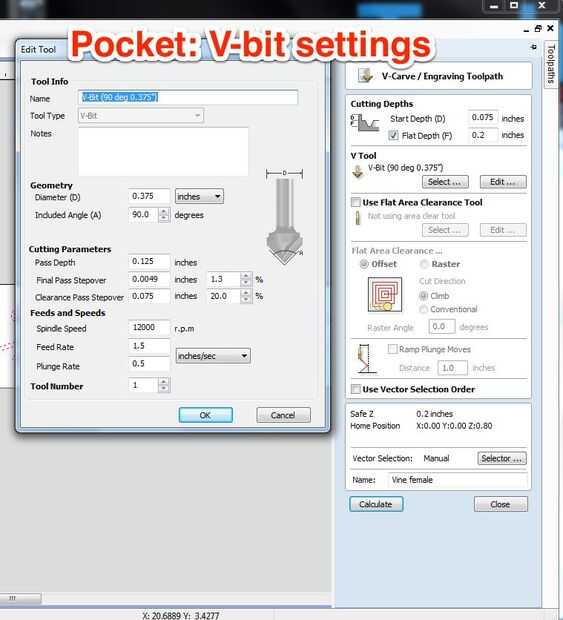

   • Empezar a profundidad: 0,075 pulgadas
   • Planos de profundidad: 0,2 pulgadas
   • V herramienta: 0,375" 90 grados V-bit, 12.000 RPM, 1.5 pulgadas/segundo velocidad de alimentación, tasa de penetración de 0.5 pulgadas por segundo, 0,125 pulgadas profundidad de paso
   • No utilice la herramienta de separación del área plana
   • Pase de profundidad: 0.125"

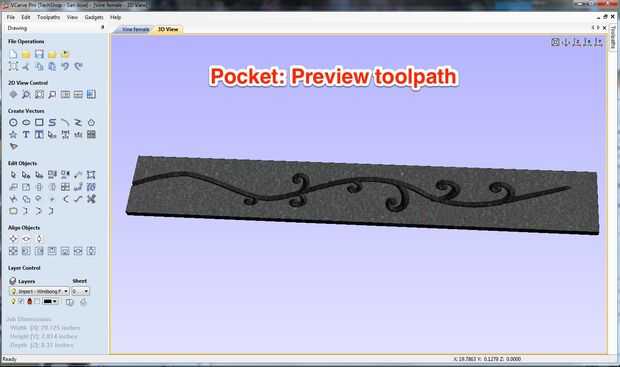

5. Escuchar los resultados. Si son correctos, entonces exportar el código G

Hacer de la incrustación

1. Para hacer el embutido, necesitamos utilizar una imagen de espejo de bolsillo-trayectoria de la herramienta. Pero primero, tenemos que hacer un nuevo archivo. O bien comenzar un archivo nuevo y cortar-pegar el bolsillo vector, o uso "guardar como" para hacer un nuevo archivo.
2. Establecer las dimensiones material nuevo, basadas en el material en blanco embutido en vez de los trastes.

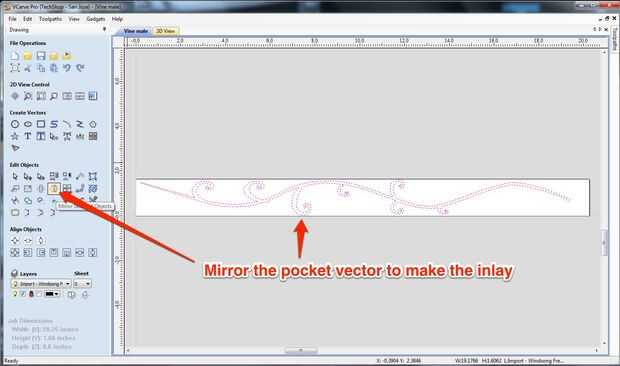

3. A continuación, utilice la herramienta de "espejo de objetos seleccionados" para voltear la imagen

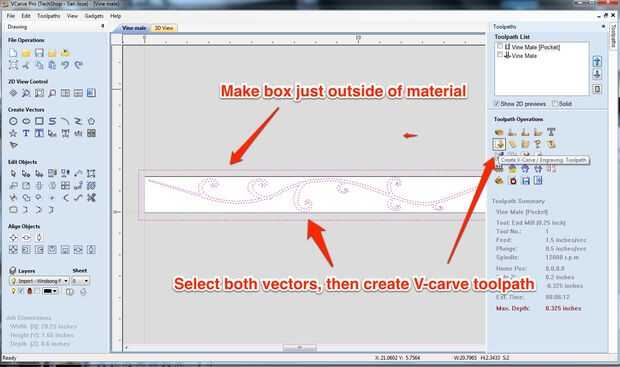

4. Dibujar un cuadro alrededor de la incrustación y mejor aún alrededor de toda la pieza de material. Esta caja se utilizará como guía para recortar todo el material excepto la pieza de incrustación
5. Seleccione tanto el embutido y el límite de la caja y hacer una nueva trayectoria de la herramienta de embutido. Mis valores están por debajo de
   • Empezar a profundidad: 0,2 pulgadas
   • Planos de profundidad: 0,125 pulgadas

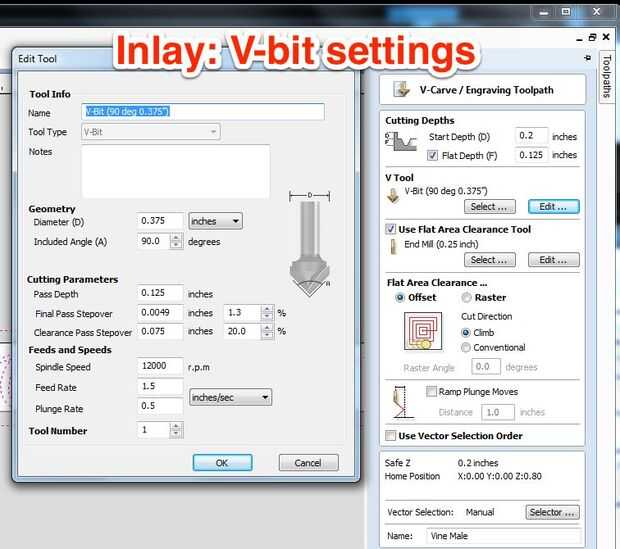

   • V: V-herramienta: 0,375" 90 grados V-bit, 12.000 RPM, 1.5 pulgadas/segundo velocidad, 0.5 pulgadas/segundo por penetración tasa, 0,125 pulgadas paso de profundidad. Modo trama, corte de subida.

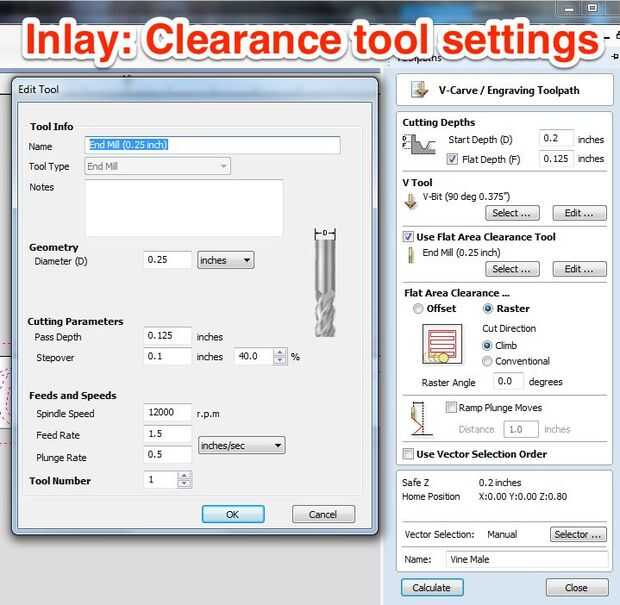

   • Herramienta de separación de área plana: 0,25" terminar molino - 12000 RPM, 1.5 pulgadas/segundo velocidad de alimentación, tasa de penetración de 0.5 pulgadas por segundo, 40% solape, 0,125 pulgadas profundidad de paso.

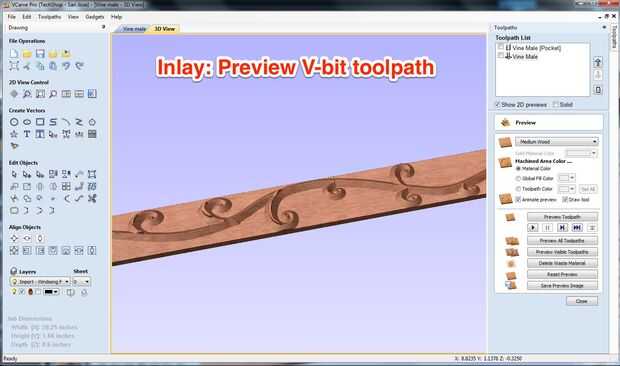

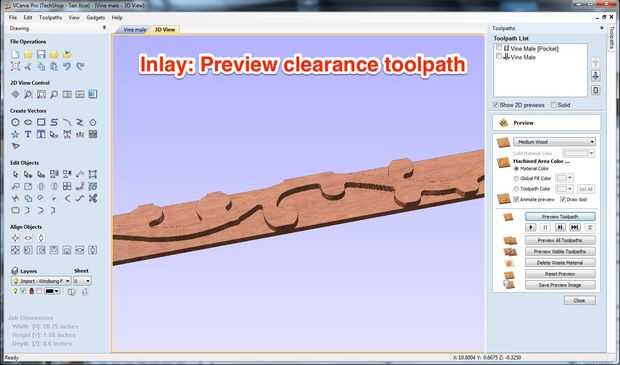

6. Escuchar la trayectoria de la herramienta. En lugar de cortar un bolsillo, la herramienta de separación debe cortar la forma básica de la incrustación y retire el material extra, mientras que la herramienta de V debe venir después y tallar todos los detalles de la incrustación

Notas

• Es posible cortar la incrustación entera utilizando sólo la herramienta de V y no herramienta de separación del área plana. Pero puesto que el diámetro de la broca de v es tan pequeño en la parte superior, el programa estima que tomaría casi una hora a la incrustación, en lugar de ~ 15 minutos utilizando el molino de extremo para eliminar el material extra de la máquina.
• Prestar atención a la presentación, asegúrese de que toda la madera extra se corta lejos. Mi real embutido cortado fino, pero en mi prueba hice fuera de la caja lo suficientemente grande, y dejó así algún material extra en el espacio en blanco.
