Paso 1: Dibujo del huevo
Créalo o no, esto tiene que ser una de las partes más difíciles que he mecanizado nunca en mi vida! Mayoría de las cosas que se inicia, continúa y termina con una colección de rectángulos, triángulos y círculos y que resulta, y huevo es ninguno de los. Caramba, ni siquiera es un óvalo!

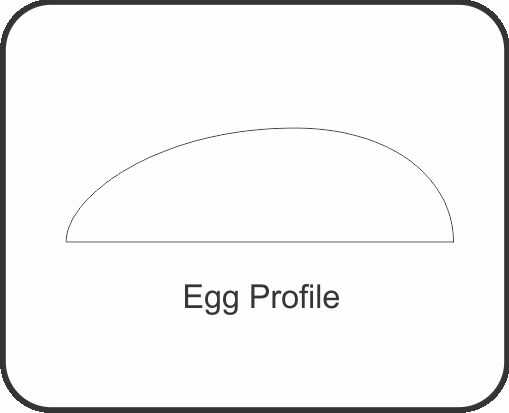

Después de mirar muchos huevos (muchos!!!) y tratando de dibujar, incluso más veces con splines y curvas, he podido establecer un perfil que podría utilizar. Dibujaba el perfil en Corel Draw porque es fácil para mí hacerlo, pero esto podría haber sido también hecho directamente en la herramienta de CAD. Y usaba Corel Draw, pero prácticamente cualquier aplicación de dibujo vectorial basado en hubiese funcionado tan bien.

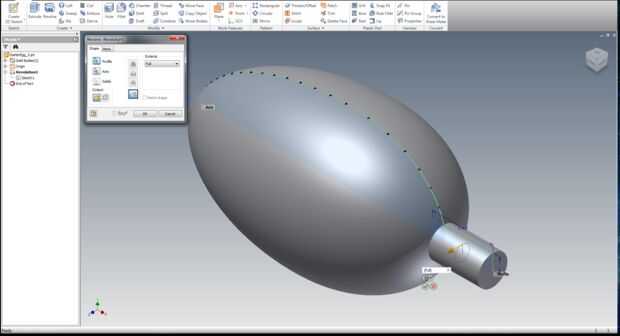

Aviso que no llamo el huevo entero, pero más como medio de él. La razón es que este es solo un perfil que voy a utilizar para realizar una operación de torneado (llamada "Revolución" en la mayoría de las herramientas CAD). Si usamos la línea en la parte inferior del perfil como nuestro eje, terminamos con una versión rotada que pasa a ser nuestro huevo. El resultado es un sólido que podemos molino de prácticamente cualquier material que podemos pensar. Excepto la yema de huevo. Sería difícil!
Una última nota. Puedes ver un diente procedente de la parte de inferior del huevo. Esto es básicamente una estructura de apoyo que he añadido para que haya algo para sostener el huevo a lo largo de las diferentes operaciones de mecanizado. Podemos cortar esto luego, o dejarlo tal cual. He añadido este apoyo de estructura en mi bosquejo de Inventor, pero esto se podría haber hecho en Corel Draw también. Depende de usted, realmente!
