Paso 9: Conexión del MOTOR paso a paso para el conductor.

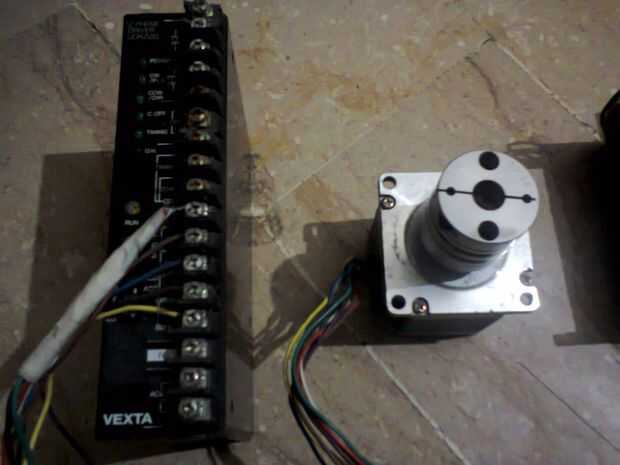

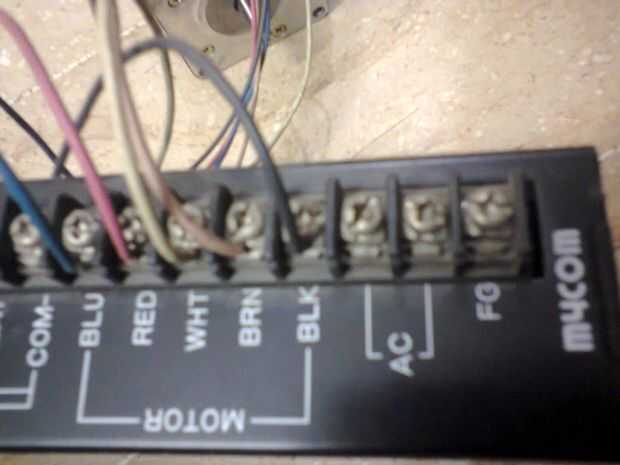

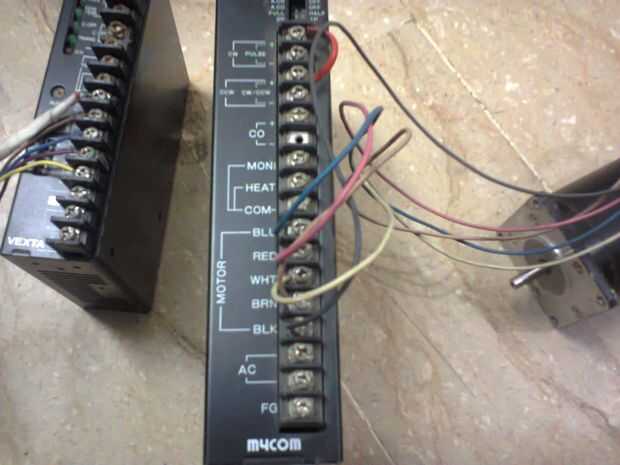

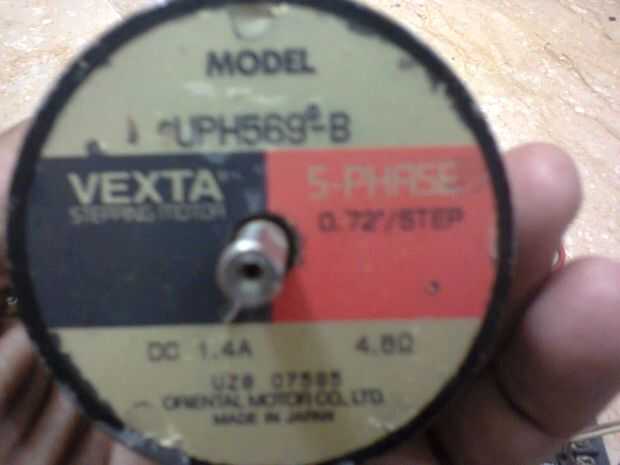

Aquí tengo dos drivers diferentes para la fabricación de los motores de trabajo. La primera es vexta y el segundo es mycom. Tanto las unidades pueden comprarse en línea con los motores de fase 2 o fase 5. Por suerte tengo tanto de ellos. Las conexiones son muy importantes para los motores funcionen correctamente. Ahora para las conexiones tienes 5 cables del motor azul, negro, blanco, marrón y rojo. Puede conectar los cables fácilmente buscando gat los colores y combinarlos en los discos.

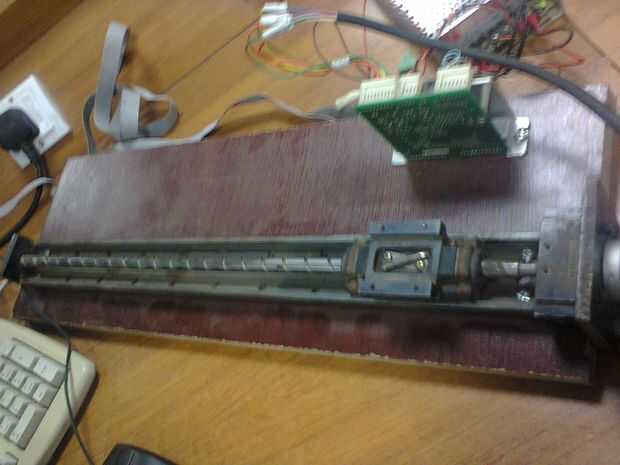

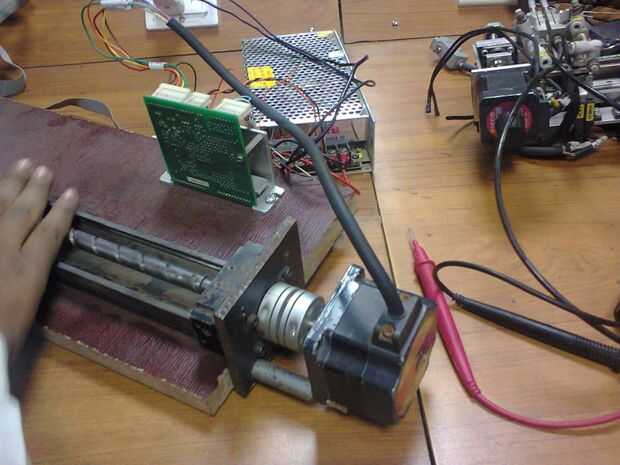

ÚLTIMA PARTE SOBRE ESTO ES PARA CONECTAR LOS MOTORES A LOS TORNILLOS DE BOLA Y LUEGO CONECTE LAS UNIDADES CON EL ORDENADOR CON WINDOWS XP INSTALADO JUNTO A MACH 3.

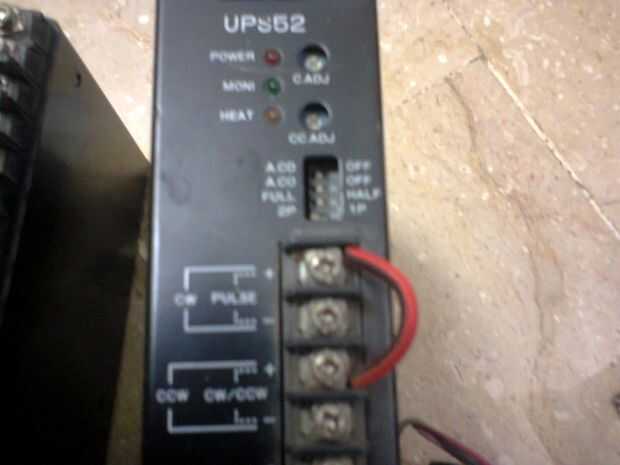

Se necesita un conector de puerto paralelo para conectarle unidades con puerto paralelo de la cpu. Los pernos partidos que necesita son de pin 1-9 del puerto utilizan y utilizar 2 y 3, 4 y 5, 6 y 7 especialmente para la conexión de puerto de th ya que estos son los pines de entrada para la dirección y el pulso. Como por ejemplo 2 y 3 son dirección y pin de pulso, necesitará conectar los cables de una unidad como por ejemplo vexta a estos pines. El perno de dirección de la unidad se consigue fijar al pin 2 y el pulso pin a pin 3 y esos cables que están conectados a la unidad, son básicamente conectado al pin de pulso y dirección en el disco junto con un CC de 5 voltios en las unidades CW + dirección + el FINAL paso es para afinar el MOTOR del SOFTWARE y , MACH 3 QUE SE ENCUENTRAN EN EL MANUAL. DE MACH 3.
