Paso 2: Generar trayectorias de herramienta en Inventor
Configuración de la acción:
- Haga clic en configurar para configurar el material de stock. Esto le permitirá establecer su origen de la pieza de trabajo y el tamaño de la población.

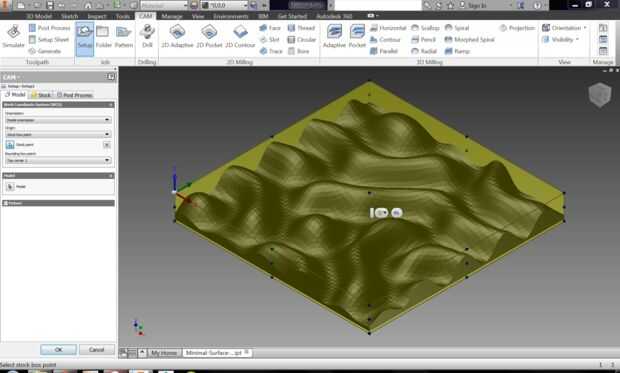

- Al configurar el origen haga clic en el punto de esquina inferior izquierda (en la parte superior de la culata). Esto se ilustra en la segunda foto.

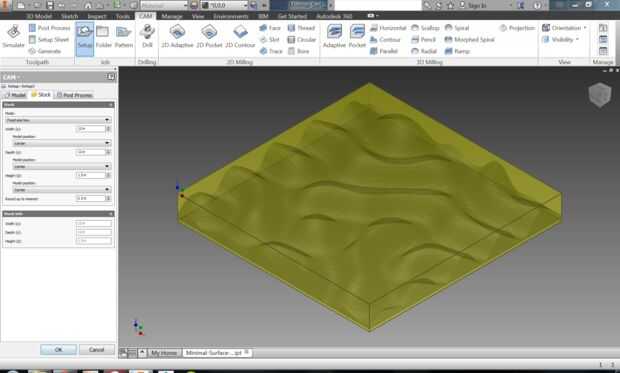

- Luego haga clic en la ficha de Stock en la configuración de la cámara y asegúrese de que su tamaño material (dimensiones X e Y) coincide con el stock real que tienes. Para que este tipo de corte, su fino y recomendada tener un pedazo de material común que es más grueso (Z-dimensión). Haga clic en Aceptar.
- Ahora tenemos que configurar unas operaciones. Estas operaciones son responsables de fresado material lejos de la acción. La primera operación que vamos a hacer es una adaptación.
Desbaste el Pass:
- Haga clic en el botón de adaptación y luego haga clic en el botón de la herramienta (que se muestra en la foto cuarta).

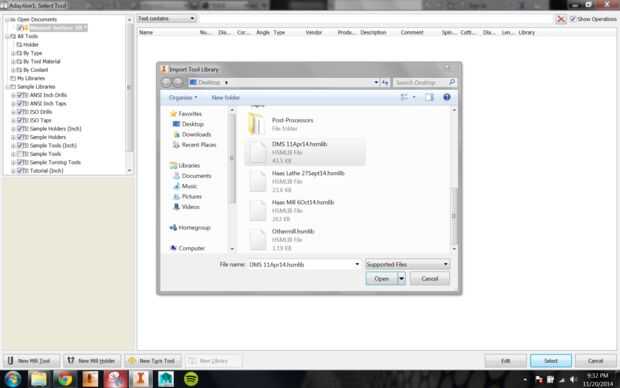

- Antes de que seleccione una herramienta, tendremos que importar la biblioteca de la herramienta DMS. Hacer esto haciendo clic derecho sobre la mínima superficie - 1 pies y seleccionar herramientas de importación de biblioteca. Vaya a la biblioteca de herramienta muelle 9 DMS HSM (se muestra en la foto Quinta) y pulse OK!

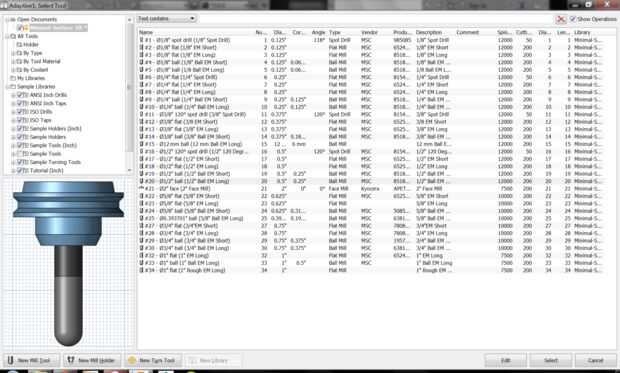

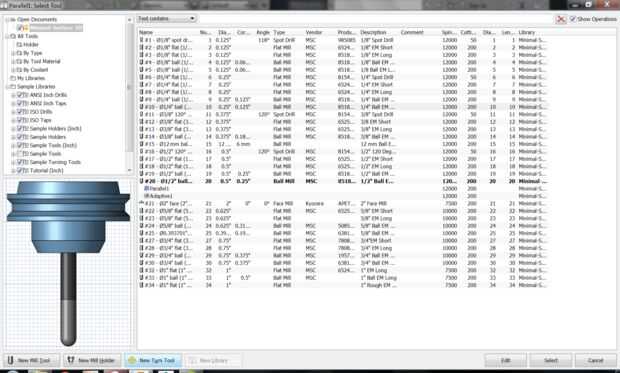

- Ahora debería ver un montón de herramientas (se muestra en la sexta foto). Seleccione el molino de extremo de bola de 1/2 pulgadas (largo).

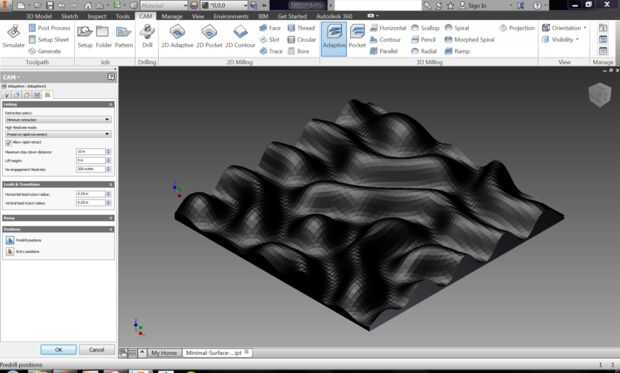

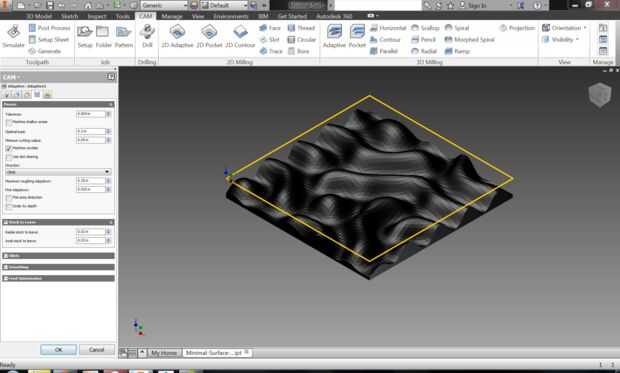

- Haga clic en la ficha pasa el funcionamiento adaptativo
- Definir el máximo desbaste paso descendente a 0,25 pulgadas
- Luego haga clic en la ficha enlazar el funcionamiento adaptativo y establecer su alojarte a distancia máxima de 10 pulgadas. Ahora hemos terminado con esta operación.
- Puede simular la operación para ver cuánto tiempo le tomará. Recuerde que la estimación de tiempo es generalmente apagado por un factor de dos o tres (el tiempo es más largo).
Acabado el pase:
- Haga clic en la URL y haga clic en la herramienta. Seleccione el molino de bola de 1/4 pulgadas (largo). Ver foto 9!

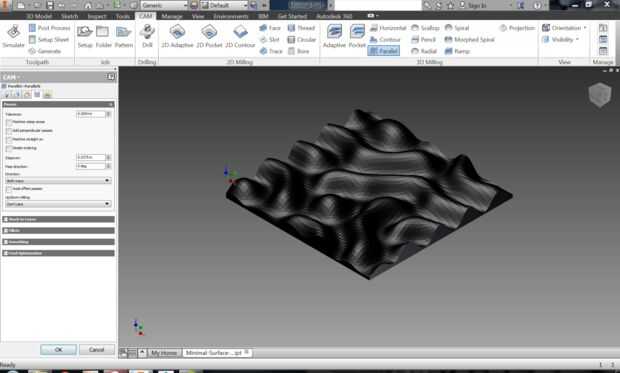

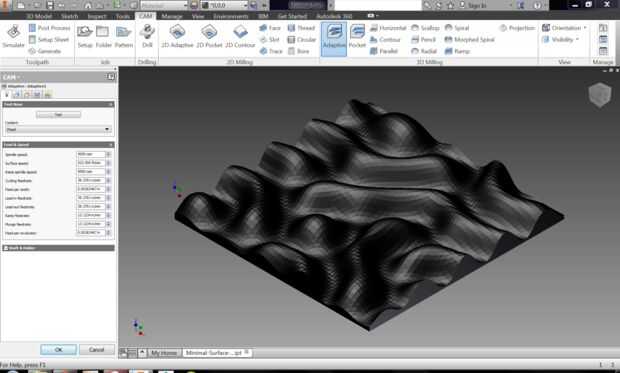

- Haga clic en la ficha pasos dentro de la operación paralela y establece su ancho de paso en pulgadas 0,0375. Para un acabado aún más fino permite: Añadir pasadas perpendiculares.

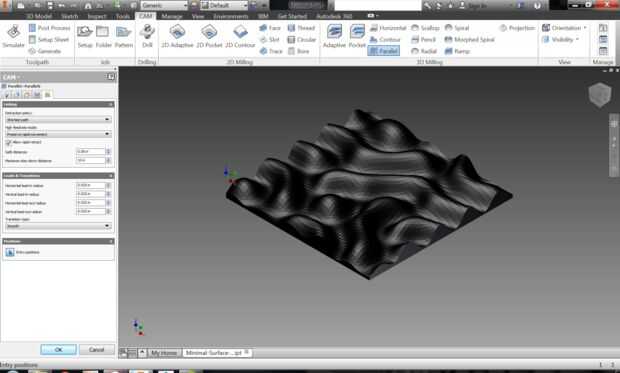

- Luego haga clic en el enlace dentro de la operación paralela y establecer su alojarte a distancia máxima de 10 pulgadas. ¡ Excelente! Hemos terminado con las trayectorias de herramientas.

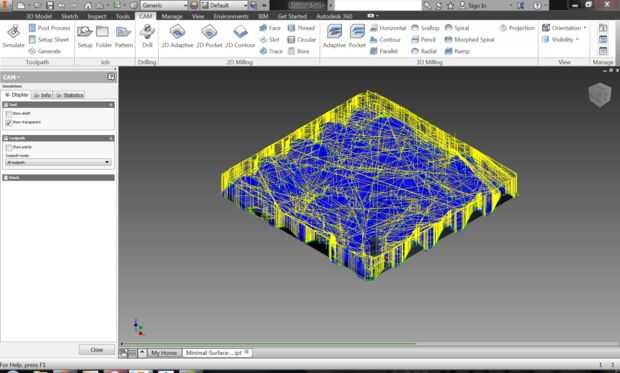

- Puede simular las trayectorias de herramienta y asegúrese de que mira a la derecha y no toman demasiado tiempo. Hacer esto haciendo clic derecho sobre la operación de configuración y haga clic en simular (todos).
- Si quieres ver la acción que muele a, asegúrese de que al reloj el icono al lado de las opciones sobre acciones en las opciones de simulación.
Renumeración de herramientas :
- Haga clic en el icono biblioteca situado en la parte superior derecha de la pantalla.

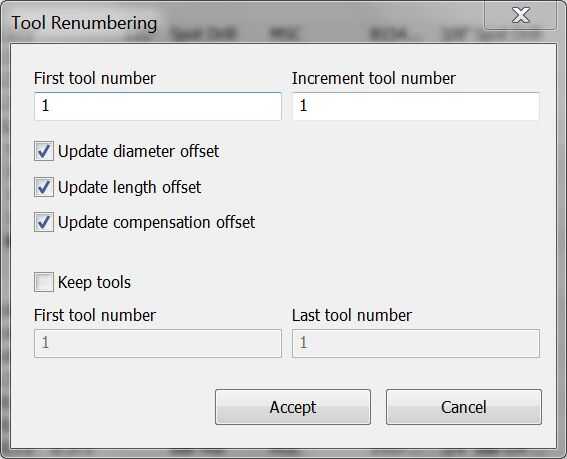

- Seleccione su primera herramienta (molino de la bola de la 1/2 pulgada largo). Haga clic en la herramienta y seleccione cambiar el número de herramientas. Pulse Aceptar.
Post proceso:
- Haga clic derecho sobre la operación de configuración y haga clic en proceso de Post (todos).

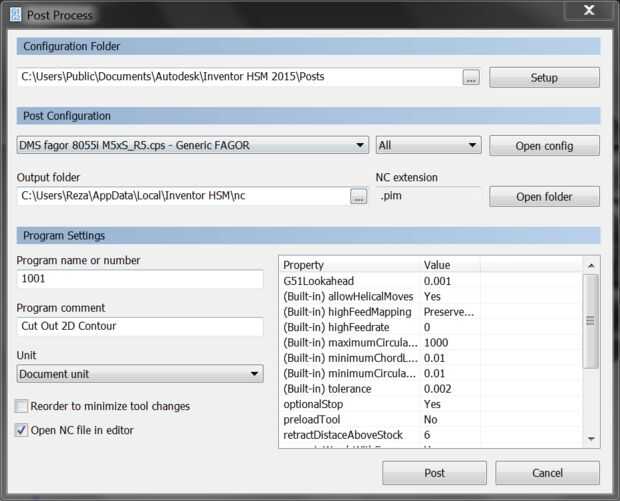

- En el Post configuración, seleccione DMS fagor 8055i M5xS_R5.cps (si usas otro tipo de Router CNC, recuerde que seleccionar la configuración de correos que corresponde a su CNC!)
- Ahora permite configurar el nombre del programa. El DMS sólo aceptará nombres de programa que son 6 números (sin caracteres alfabéticos!). Permite nombrar a este una 100111.
- Ahora te dejamos un comentario del programa, para que cuando ve el archivo en el DMS, estamos seguros que es el mismo archivo que generamos. Anoté: "Superficie mínima"
- Casi listo! Haga clic en correo y guardar el archivo.
Crear una hoja de configuración (opcional):
- Ahora vamos a generar una hoja de configuración (contiene un resumen de las operaciones de la máquina que voy haciendo y qué herramientas se va a utilizar). Recuerde que la herramienta de números en la hoja de configuración no corresponden a las herramientas en el muelle 9 herramienta biblioteca hemos utilizado antes. Por ejemplo la bola de 1/2 pulgada molino (largo) es herramienta 20 en la biblioteca, pero en la hoja de configuración de la herramienta 1.
- Haga clic derecho sobre la operación de configuración y haga clic en generar hoja de configuración (todos), a continuación guarda la hoja en una carpeta en su computadora.
- Si utiliza el DMS en el muelle 9, guardar el programa en una unidad USB e imprimir la hoja de configuración de referencia. También tenga en cuenta cuáles eran los números originales de la herramienta así que al llegar al DMS, tiene un tiempo más fácil encontrar las herramientas que necesitarás.
