Paso 7: Crear trayectorias de herramienta para patas de mesa y soporte: VCarve
Las piernas de la tabla y VCarve archivo de soporte
Cree un nuevo archivo.
Ahora en configuración de trabajo: se creará un archivo con el tamaño de nuestra mesa patas 3' x 3' x t (t = espesor del material verdadero) en mi caso era 18 mm. cero en la parte superior.
Archivos de Vectores de importación y sus vectores aparecerá en tu hoja. A veces tus vectores pueden ser fuera de la hoja va a necesitar alejar.
Otra cosa que tienes que hacer realmente se une a vectores abiertos, en la sección editar vectores. Control + A seleccionar todos los vectores y luego pulsa el botón Join. Presione el botón de unirse otra vez.
Si desea corregir o mover algunos objetos alrededor de la hoja ahora es el momento para hacerlo. Puede hacer esto para optimizar el material. Control + A (seleccionar todo), haga clic en la pestaña derecha: trayectorias (pin lo tienes abierto para el resto de la sesión).

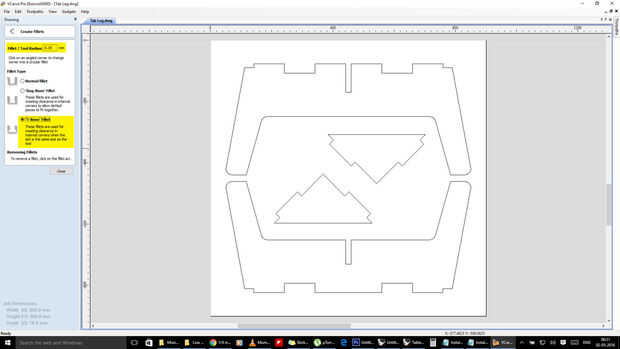

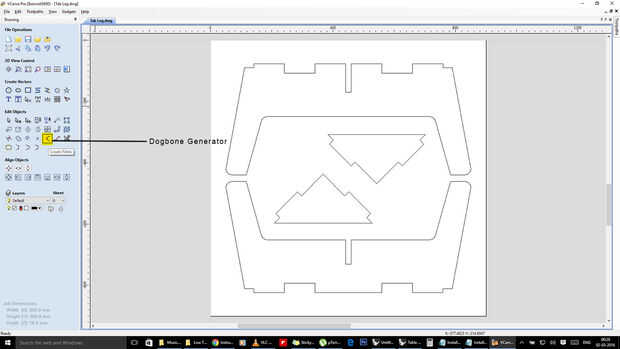

Huesos de T: Utilice el botón T hueso para crear huesos de T en las ranuras.

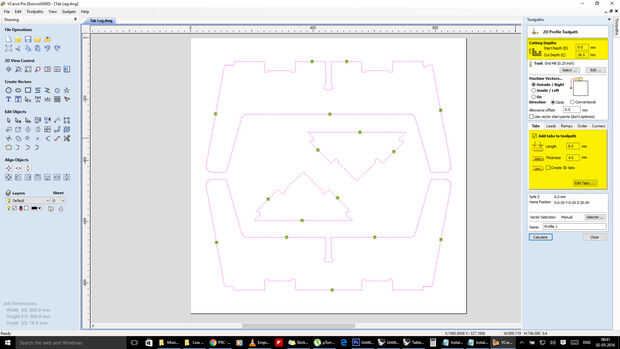

Trayectoria de perfil: TClick crear perfil trayectoria. El primer conjunto de valores determinará la profundidad que desee hacer el corte. La profundidad de salida será cero ya que pone a cero en la parte superior de la superficie. Usted quiere cortar todo el material y un poquito de la tabla de sacrificio tan añadir profundidad un poco a su Cut Depth (C).
Ahora deberá seleccionar la Toolbit estará cortando con. Haga clic en seleccionar y utilizar un 1/4 de pulgada molino de extremo.
Ya que estamos cortando la marca de piezas en máquina de vectores: en el exterior.
Añadir rampas para trayectoria de herramienta, lisa, seleccionar una distancia (4-6 pulgadas funciona bien).
Guardar las trayectorias de herramienta: Se le pedirá una "ADVERTENCIA - herramienta cortará material" pero sabes que ya porque hizo eso a propósito cuando usted selecciona la profundidad de corte. Una vez que usted ha creado las trayectorias de herramienta, verá una vista previa. Una vez que estés satisfecho con lo que se ve, pegar cierre.

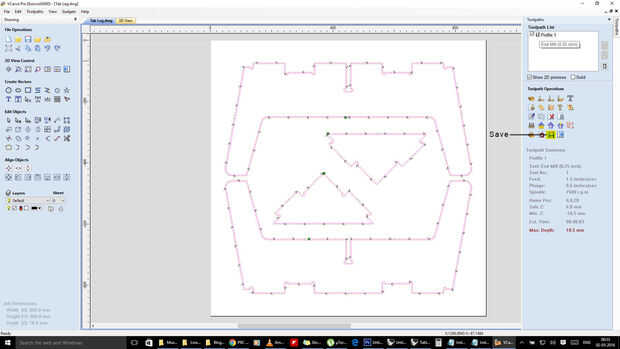

Asegúrese de que usted seleccione Profile1 y golpear excepto las trayectorias de herramienta, tendrá una extensión PAS.
Nota sobre la creación de pestañas: Son piezas de su material que no corte para sostener las piezas en su lugar. Para este corte de perfil no uso pestañas ya no eran necesarios y la cantidad a cortar era muy pequeña.
