Paso 2: Diseño y CAD archivo generación

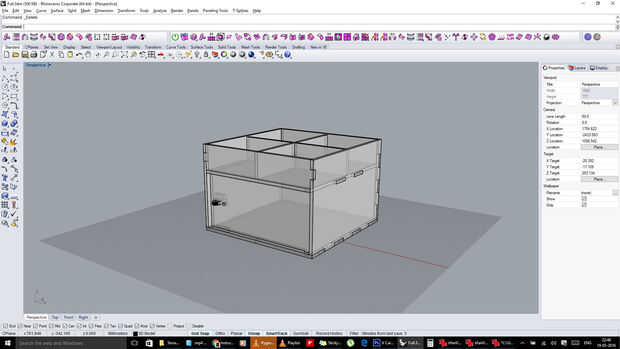

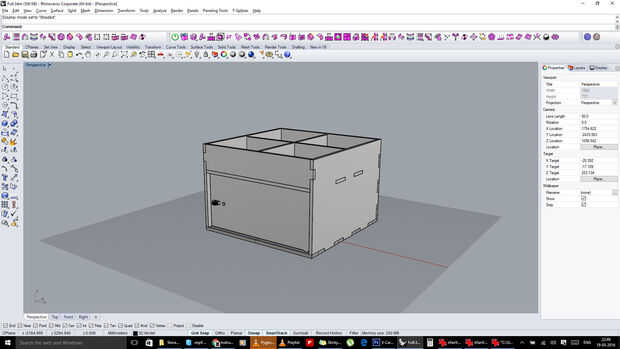

Yo utiliza Rhino para diseñar la unidad de almacenamiento como estoy familiarizado con él. Puede editar los archivos como desee y hacer su propia versión
Puede descargar el archivo de Rhino y jugar y editar el diseño.

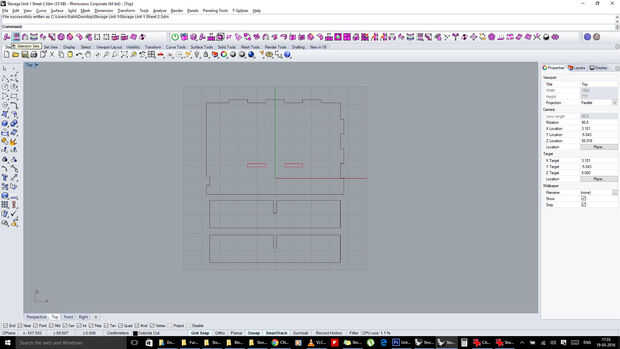

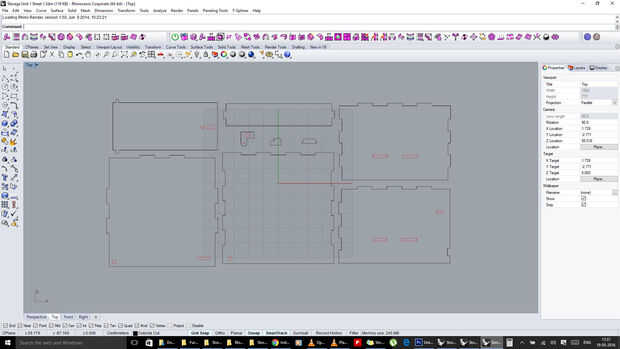

Una vez que tuve todas las piezas planas, les encargué en una hoja de 8' x 4' y 3' x 4' hoja. Descargar el file(dwg) de Autocad que usted necesita para crear las trayectorias de herramienta. Le di huesos de T a los bolsillos y en los dedos en coleccionables ya que es más fácil en.

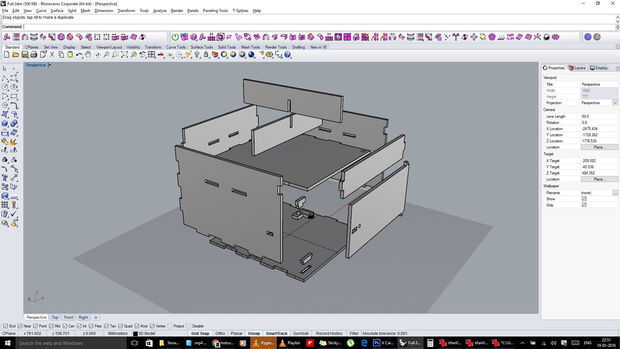

Las diferentes partes están etiquetadas en el despiece
Este modelo es un poco diferente que la hice. He puesto dos separadores en el compartimiento superior.
Los caminos rojos en los archivos son para hacer a través de los bolsillos y los agujeros.
