Paso 2: Conexión eléctrica

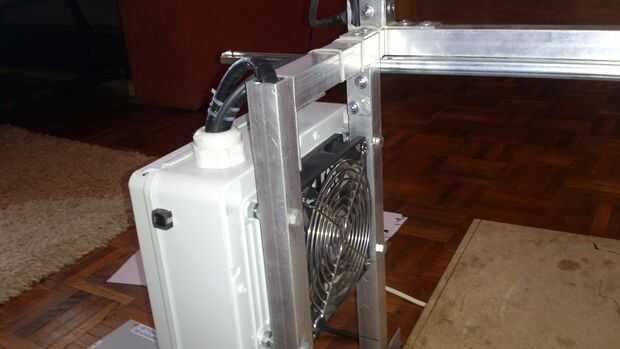

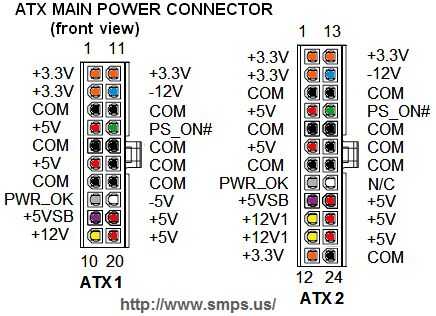

La fuente de alimentación es una fuente de alimentación pc atx, para usarlo deberás poner un interruptor de tierra (cable negro) y PS_ON (cable verde) y también una resistencia ficticia (10k) entre + 5v(red wire) y la tierra, también puede buscar un instructables sobre cómo convertir un atx a una fuente de alimentación regular. Usé 12 v para los conductores del motor y 5 v para arduino y también para un gran fan utilizado para enfriar los conductores.

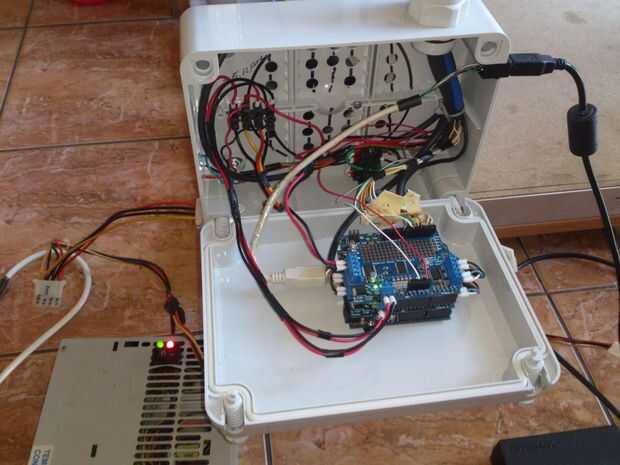

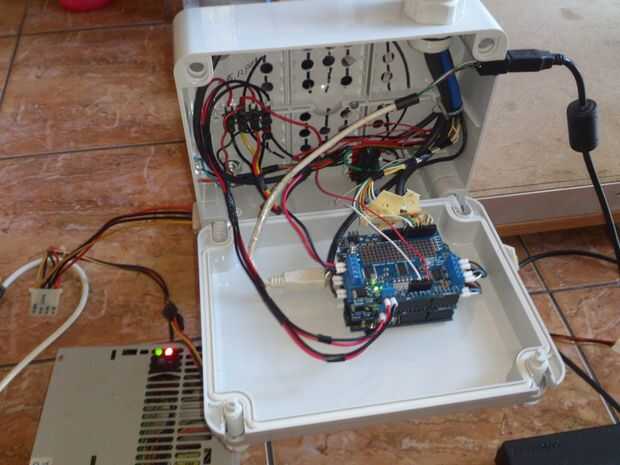

Controladores de motor son Adafruit protector motor v2, usted necesita 2 unidades. Los escudos pueden ser apilados por lo que puede usarlos fácilmente. La compatibilidad con el controlador hasta 12v. Los escudos se conecta a arduino a través de I2C vino con una dirección predeterminada (0x60) y tiene algunas teclas para cambiar la dirección de 0x60 a 0x61... hasta 0x65 dependiendo de qué pastillas la soldadura, usted puede encontrar más sobre esta aquí en Adafruit la página.
editar

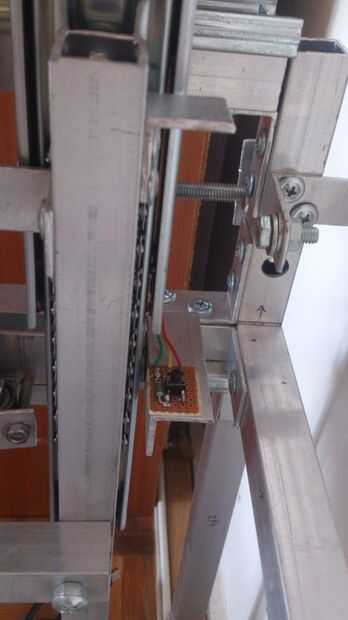

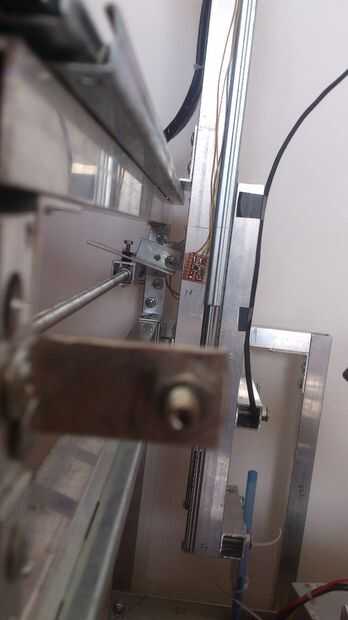

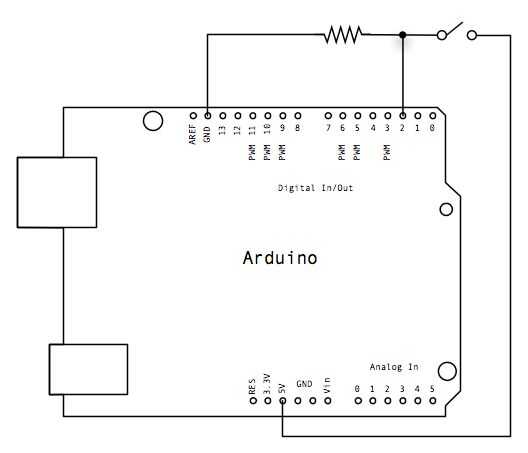

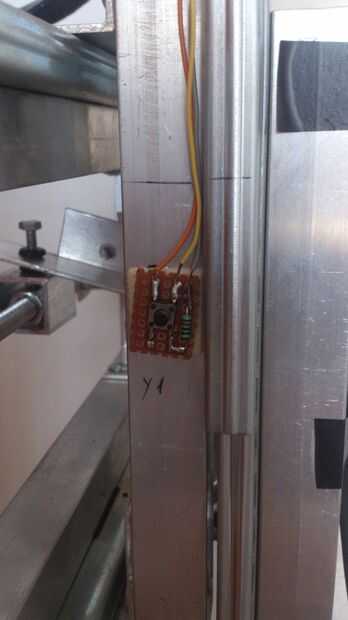

Los interruptores de límite son normal microinterruptor conectado al arduino resistencia de 10 k a tierra y conectado a un pin digital. Cada interruptor se definen en config.h, utilicé 2,3,4,5,6,7 pin digital de arduino. Tenga en cuenta que necesita conexión serial con el pc para que no use los pines 0 y 1.
editar

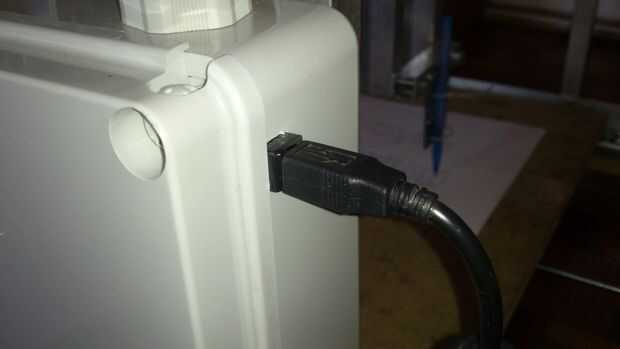

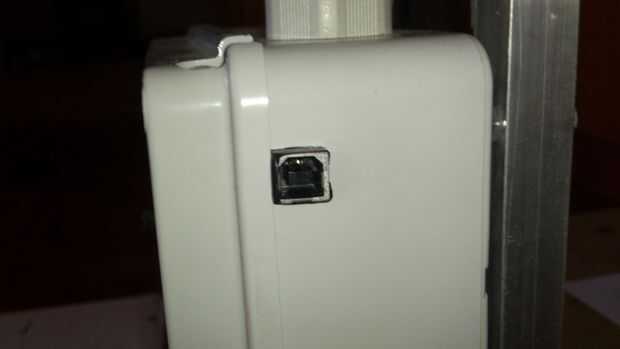

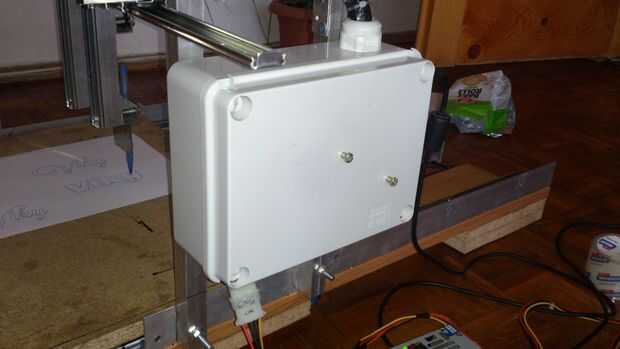

He hecho un cable de extensión usb y pegado en la unidad de control por lo que fácilmente puedo conectar la cnc a la pc.
Creo que esto es todo aquí: P
