Paso 1: Lista de útiles y Shapeoko 2
El 2 de Shapeoko es un escritorio de Hardware abierto molino CNC. Kits completos se pueden comprar en línea o usted puede adquirir las piezas y construir una versión personalizada del Shapeoko 2 para satisfacer sus necesidades. Detalles de los 2 Shapeoko pueden encontrarse en http://www.shapeoko.com/.
Cuando construí mi 2 Shapeoko desde el kit completo de Inventables.com, he pedido a varias de las actualizaciones. Para este proyecto no necesita la mayoría de ellos. En particular, si va a seguir las instrucciones en este proyecto que permiten una imagen de escala de grises, impresión por la intensidad variable del laser, no instale los interruptores de límite. Interruptores de límite se pueden agregar pero requerirá cambios adicionales para el controlador GRBL que intuían en un diverso perno de Arduino. (Más que seguir pasos adicionales).

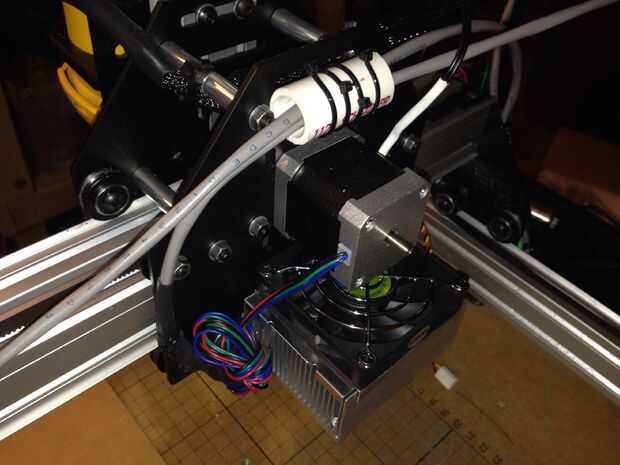

El wasteboard actualizado es útil. He comprado la actualización de la cadena de arrastre pero no encontró ningún uso para él. Usted notará en mis fotos que me he encontrado la mayoría de los cables a través de un pequeño trozo de tubo de PVC conectado bridas. Esto ha funcionado muy bien.
En mi opinión, el recinto de GShield y el ventilador son mejoras muy útiles.
Si no tienes ya un operativo 2 de Shapeoko, este es el primer paso. Montar según las indicaciones en la página web Shapeoko. Ejecutar la prueba del "marcador". No necesita el eje de este proyecto, pero tener que hará su 2 Shapeoko más valioso. Después de seguir las instrucciones en este Instructable, el laser se puede quitar fácilmente cuando desea hacer con el husillo de fresado CNC.
Una nota final en la 2 de Shapeoko: las instrucciones de proporcionan métodos de cableado de la máquina que no requieren de soldadura. Elegí a soldar y luego retráctil todos los cables que estaban conectados, para proporcionar una solución más duradera.
Además un 2 de Shapeoko funcional, tendrá las siguientes fuentes:
- Un módulo de láser azul 2W 445nm cobre M140 ($63 en e-Bay)
- No te un módulo que tiene un controlador integrado diseñado para el uso de un puntero láser, a menos que sólo va a grabar a plena potencia. El módulo que he comprado incluye:
- El M140 445nm 2 vatios láser diodo, con cables soldados
- Una carcasa mecanizada
- Una lente de vidrio de 3 elementos. Puede utilizar la lente G-2, pero otros han informado que esto no es necesario y puede sobre-energía el láser hasta el punto donde será más difícil conseguir más ligeras quemaduras (gris).
- Aunque no no actualmente (18/08/2014) aparece en la Página principal, en el pasado los módulos completos lista y disponible en este sitio.
- Mayoría locales ferreterías como Home Depot y Lowes llevar estos
- Nota: Esta pieza requiere el uso de un torno de metal. Si no tienes acceso a un torno de metal que se puede comprar un disipador de calor independiente diseñado para trabajar con el módulo de láser, o puede utilizar técnicas de construcción alternativa para adaptar un refrigerador de la CPU para sostener correctamente el módulo láser.) Te voy a mostrar cómo lo hice, pero esta parte no es crítica, lo que es crítico es mantener la calma de módulo láser!
- Usé un 9T288B1M3G modelo MASSCOOL barato que es compatible con Intel Socket LGA 478 CPU. Encontré esto en una tienda de piezas de equipo local.
- Nota: Lo importante es tener una manera de transferir el calor desde el módulo de láser para mantenerlo fresco. El refrigerador de la CPU es también conveniente que proporciona un ventilador para la refrigeración adicional y para ventilar el humo fuera producido por la combustión (causado por el láser golpea su objetivo), y porque es fácil de montar a la Shapeoko 2.
Herramientas utilizadas:
- Sierra para metales o metal Sierra de cinta de corte (a menos que haga un láser diferente módulo de montaje y el disipador térmico)
- Taladro de columna (que podría ser capaz de pasar con un taladro de mano)
- Torno de metal capaz de convertir 1" acción de la barra. (Consulte la página "Láser Mount" para obtener más información sobre las opciones que no requieren de esta herramienta).
- Cautín y soldadura buena
