Paso 2: Entender el montaje de láser y disipador de calor
El láser a los 2 Shapeoko de montaje podría hacerse de muchas maneras diferentes. Lo que importa realmente es los siguientes:
- Colocación - fijar el láser para moverse con el transporte que cubre el área necesario
- Refrigeración - extraer el calor del módulo para prolongar la vida útil del diodo y el diodo láser
- Quitar el humo - esto se puede hacer por un ventilador externo o vacío, pero el Monte puede ayudar

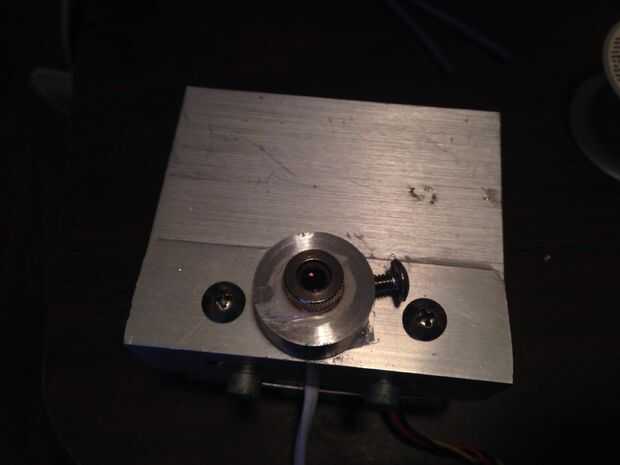

Los montes que yo te mostraré requieren un torno al aluminio de la máquina. Si esto no está disponible para usted, encontrar otra solución que cumple los mismos fines. Si usted busca el Internet usted encontrará otras que han modificado los refrigeradores de la CPU como el que estoy modificando en este Instructable, para que el módulo de láser se ajusta firmemente en el interior, o esté asegurado en alguna forma similar a lo que muestra pero sin requerir el uso de un torno de metal. Experimentar un poco y encontrará una solución satisfactoria. Usted también puede ver los siguientes sitios web para las cubiertas de módulo láser que puede comprar y modificar si es necesario para ser montado en las 2 Shapeoko--o que se celebrará en el soporte del huso:
- eBay 12mm Host
- Tenga en cuenta que si no está disponible una búsqueda de "Láser diodo anfitrión 12mm" debe subir otros
- Montaje de módulo de láser de Odiforce.com mm 12
Hay al menos dos lugares ideales para montar el láser en el Shapeoko 2. El más obvio es en el Monte del huso. Si el módulo está conectado al montaje del huso, incluso usando los soportes de eje, usted será capaz de subir y bajar utilizando comandos de eje de Z. Esto podría usarse incluso para enfocar el láser. Sólo tener en cuenta que si usted quiere ser capaz de controlar la intensidad del laser, usando la técnica que voy a mostrar, necesario poder hacer comandos de eje de Z de una señal PWM (Pulse Width Modulation) del diodo láser. No puede controlar el eje Z a la vez que controlan la intensidad de láser. Esto sin embargo no debería ser un problema. En el GShield modificado código que han brindado, el eje z puede ser colocado en modo de laser y cambiar hacia adelante y hacia atrás en la voluntad.

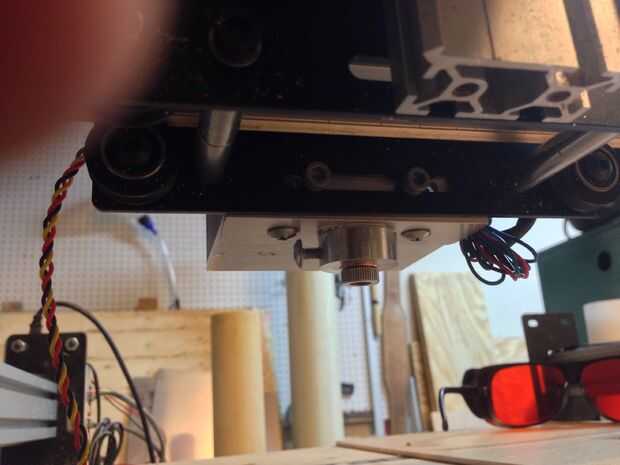

El lugar ideal que te recomiendo es justo debajo de la montura del huso. Usted verá en las fotos que siguen. En este lugar, se fija la distancia a la Junta de residuos, y debe enfocar el láser en el espesor del material que está grabando la base. Sin embargo es relativamente fácil acceso y permite que el láser para quitarse cuando se realizan operaciones de fresado con el husillo y el husillo puede permanecer en el Shapeoko 2 al mismo tiempo que el láser está montado. (Sin embargo, recomiendo quitar el laser antes de usar el husillo para remover polvo!
