Paso 3: El Laser montar soporte - parte inferior
Tome un pedazo de ángulo de aluminio de 1" y corte a la longitud del refrigerador de la CPU en el lado que desea han montado en el Shapeoko 2. Usted puede cortar con una sierra de mano (como lo hice porque aún no tengo una sierra de cinta para corte de metales), o puede utilizar una sierra de cinta para corte de metales y obtener un corte un poco más recto.

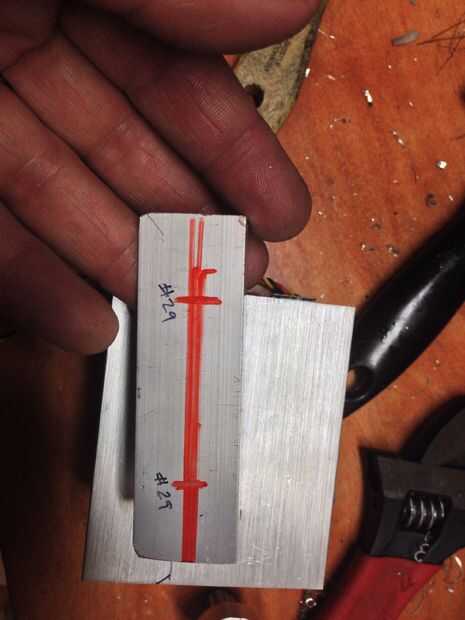

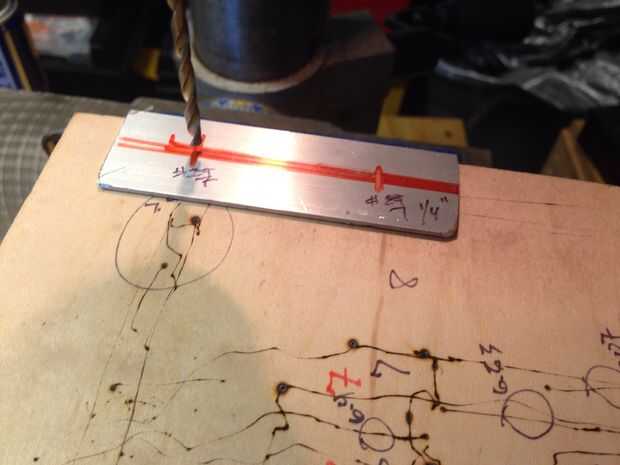

Marque el ángulo de aluminio de 2 agujeros de montaje en cada lado. Perforado un agujero #29 y luego golpeado ligeramente con un grifo de 8-32 para los pernos de montaje pasar a través en el refrigerador de la CPU. Aprovechando los agujeros se puede hacer después de usar el ángulo de aluminio como guía para perforar los agujeros en el refrigerador de la CPU. El refrigerador de la CPU y el ángulo de aluminio pueden ser aprovechados en una sola pasada.
Marque el centro del ángulo de aluminio. Perfore un agujero 27/64" para el soporte de laser en ese punto del centro.

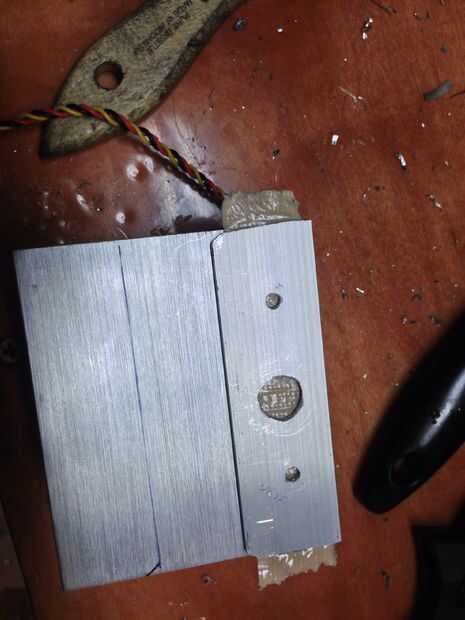

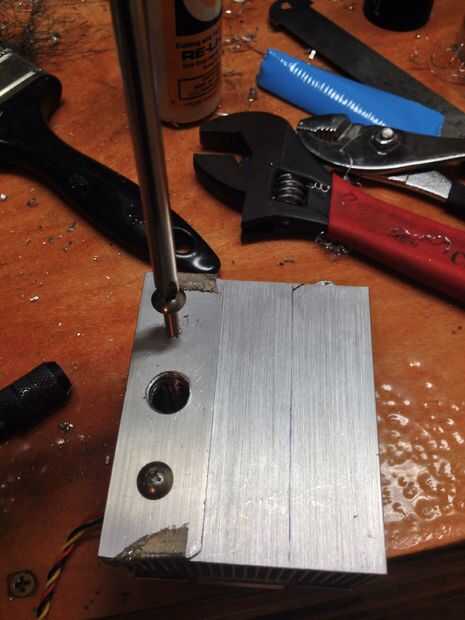

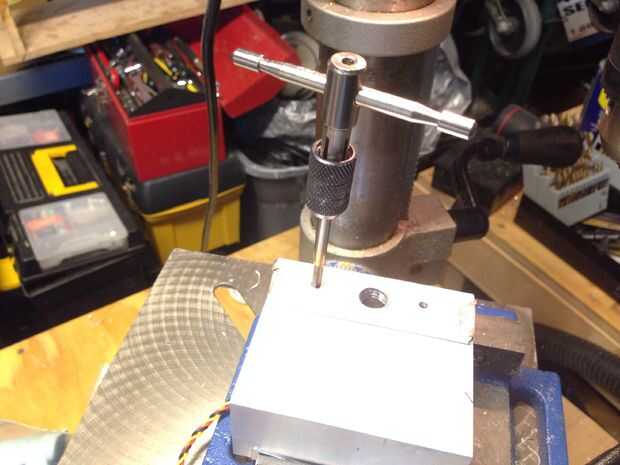

Utilizando un par de pedazos de cinta adhesiva de doble cara, coloque el aluminio de ángulo en la base del refrigerador de la CPU. Utilizando el taladro y los agujeros previamente taladrados como guía, perfore a través del ángulo de aluminio en el refrigerador de la CPU. Con la cinta que sostiene el ángulo de aluminio en su lugar, golpee los agujeros utilizando un grifo de 8-32. Luego fijar el aluminio ángulo del enfriador utilizando dos tornillos 8-32. Esto evitará que se mueva mientras que perfora el agujero más grande. (No se muestra en las fotos, pero sería la mejor manera.)

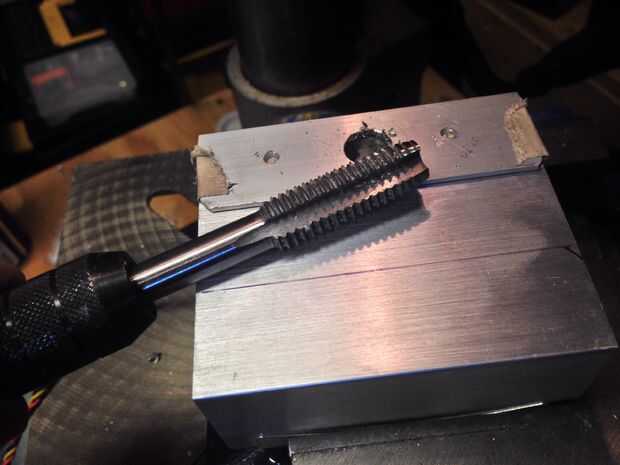

Con el aluminio ángulo fijado a la base del refrigerador de la CPU, perfore un agujero 27/64" en el centro del aluminio ángulo. Entonces el hilo de este agujero por lo menos 1/2" hacia abajo con un grifo de 1/2"-13. Uso fluido de golpear ligeramente con cuidado para evitar que el ventilador, o quitar temporalmente el ventilador será taladrado y roscado.
