Paso 4: El Laser montar soporte - lado de montaje...

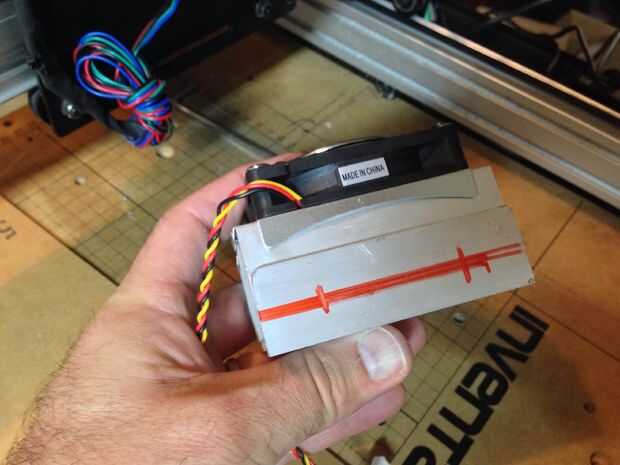

Mantenga el refrigerador de la CPU y de aluminio el ángulo contra el carro de pórtico eje x de los 2 Shapeoko y use un marcador para marcar donde se alinee la ranura en el ángulo de aluminio.

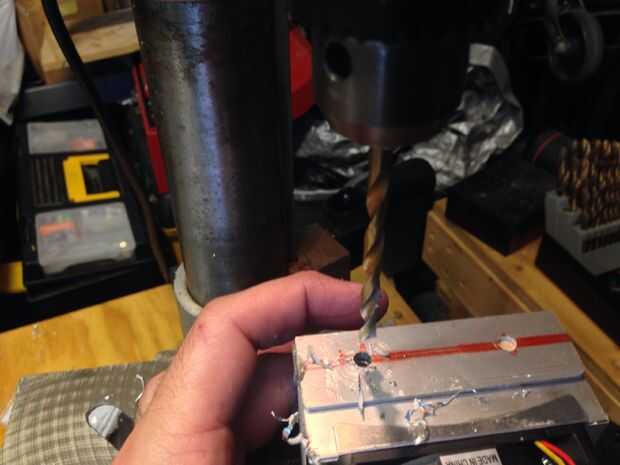

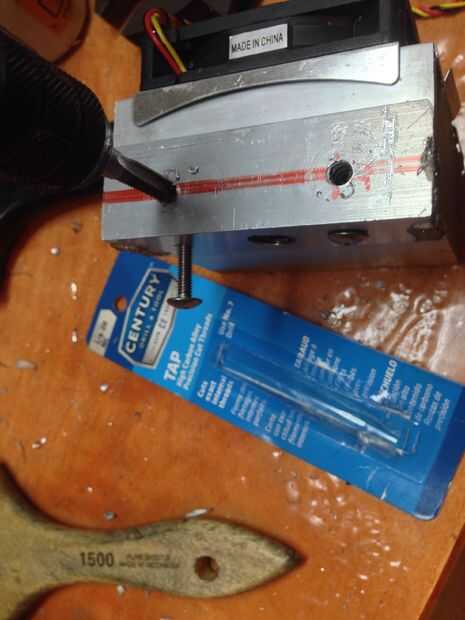

Cerca de los bordes de la ranura, perforaciones #25 mediante el ángulo de aluminio y en el lado del refrigerador de la CPU, aproximadamente 1/2" de profundidad. Continuación del hilo de rosca estos agujeros usando una llave de 10-24. Tenga cuidado de espaciar los agujeros para que no corra en los tornillos que sostienen el ángulo de aluminio para el Cooler de la CPU.

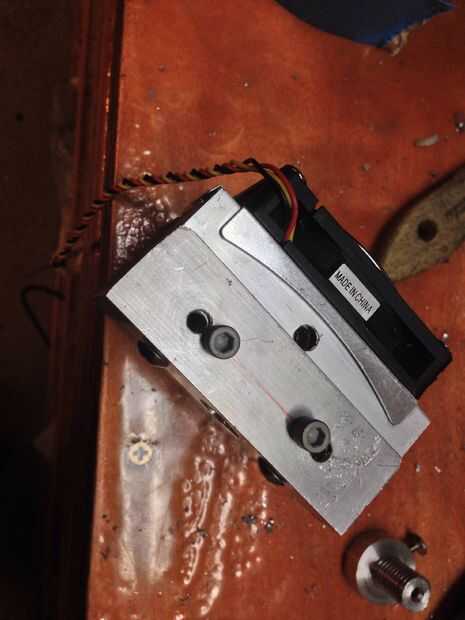

El láser se montará al 2 Shapeoko roscando dos tornillos 10-24 en estos agujeros después de pasar por la ranura en el carro de pórtico eje x como se ve en las fotos para este paso.

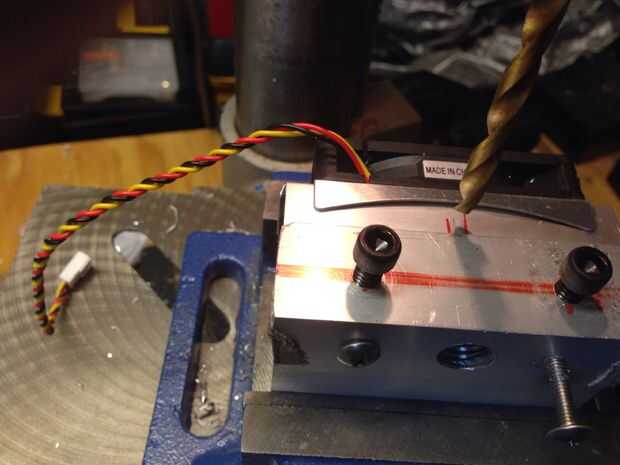

Perfore un orificio en la parte superior del enfriador de CPU alineado con el orificio de 1/2" en la base y penetrar en este agujero. Se ejecutará los cables desde el módulo de láser a través de un lado con este nuevo agujero. 5/16" bits deberían ser suficiente. Los cables deben protegerse con tubería del encogimiento del calor.
