Paso 5: Haga el titular del módulo de láser...
Comience con 1" barra redonda de aluminio 6061-T6 que es aproximadamente 1 a 1,5" largo. Coloque un torno de metal y enfrentan a cada lado. Girar lo suficiente de aproximadamente 3/8 a 1/2" de un lado para hacer un final agradable.

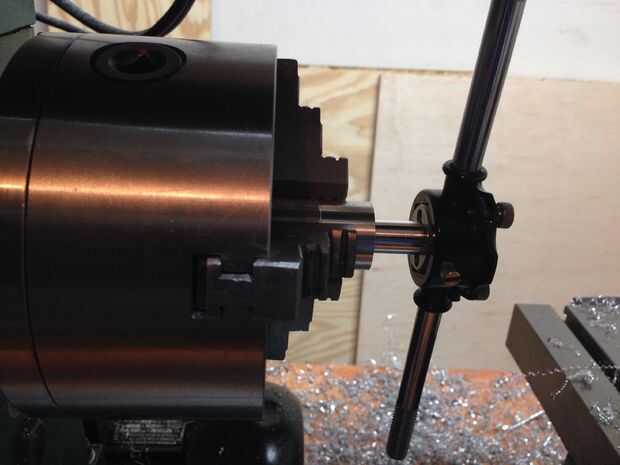

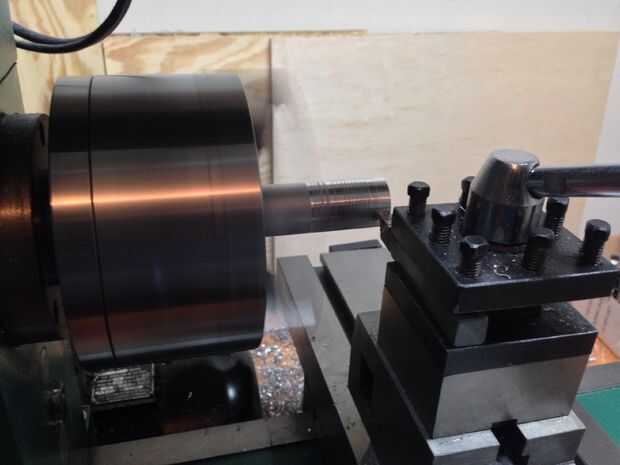

Luego gire a lo largo de aproximadamente 3/4" de la barra hasta que está listo para ser roscados con un dado de 1/2"-13. Usando la matriz, con cuidado del hilo de rosca 3/4" tan cerca como sea posible a la base sin doblar el aluminio. Si usted es experto en temas de corte con su torno puede hacerlo así en lugar de utilizar el dado.

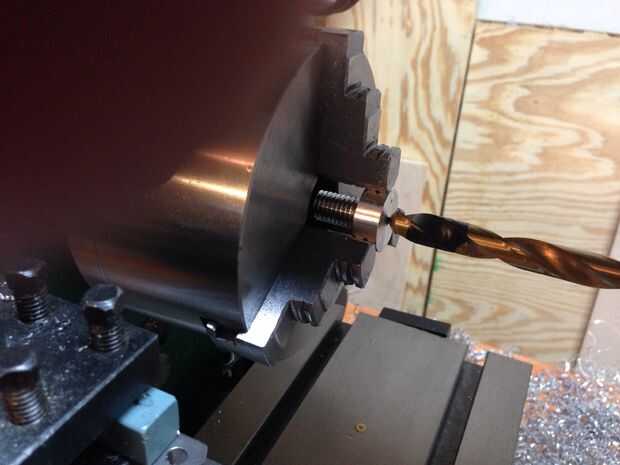

A continuación cortar el apagado aproximadamente 1/2" por encima de los hilos. Utilizó un partida herramienta hacer esto, pero una sierra de banda funcionaría bien, como lo haría simplemente hacia una pieza hasta que se trataba de la longitud correcta. Una vez cortadas, darle la vuelta alrededor del mandril del torno para que el extremo roscado está dentro de las mandíbulas pero no llevó a cabo por las mordazas. Use un taladro de centro para hacer un agujero piloto, a continuación, perfore un orificio de 15/32"(poco más de 12mm para permitir que el diodo laser caber dentro) aproximadamente 1/2" de profundidad. (Ver foto). Esto es donde se llevará a cabo el módulo de láser.
Taladro un 7/32"(o alrededores) agujero completamente a través de soporte. Los cables desde el módulo de láser se extienden completamente a través del extremo roscado.

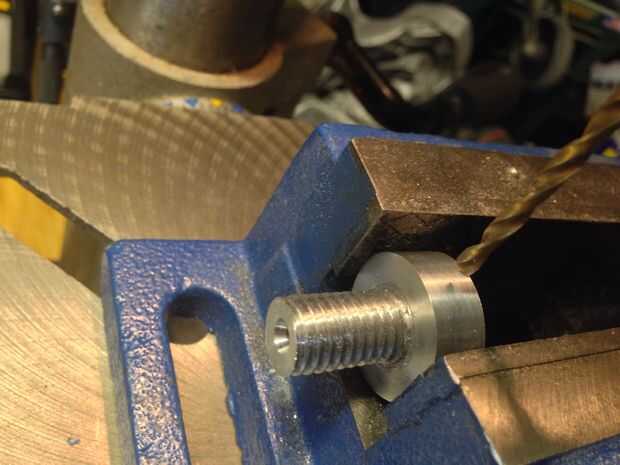

Después de limpiar la pieza en el torno y el chaflanar cualquier borde filoso, retire la pieza del torno y lo coloca en un tornillo de banco. Usando un taladro, perfore un agujero de #29 a través de la parte gruesa del titular, en el orificio de 15/32" en el centro.

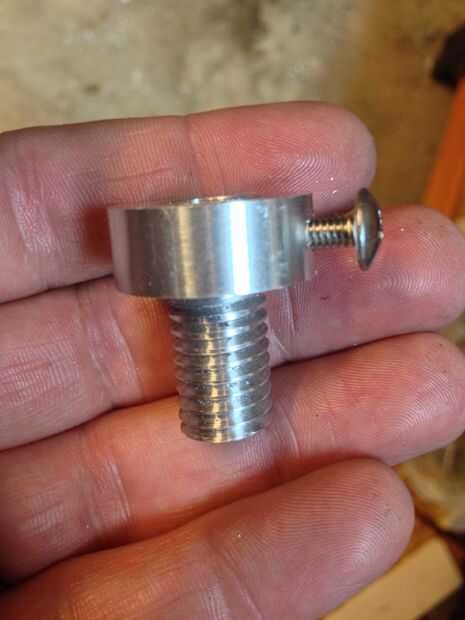

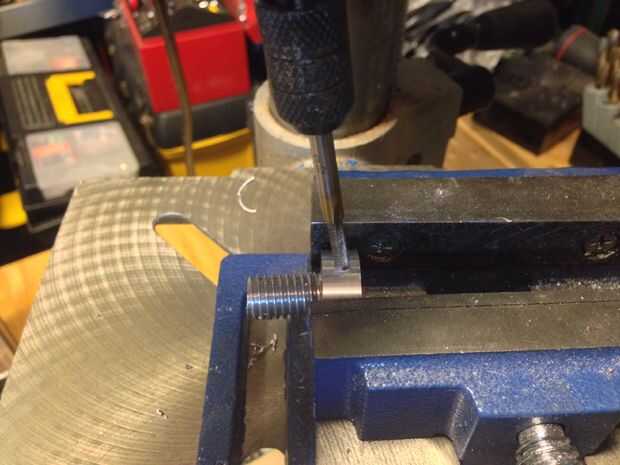

A continuación el agujero del hilo de rosca con un tap de 8-32 e insertar un tornillo 8-32. Esto se utilizará para empujar firmemente el módulo láser contra el titular.
