Paso 3: modelado 3D
Utilizar software de sistemas 3D llamado cubificar diseño por todo el trabajo de diseño. Este software sigue el paradigma de interfaz de usuario paramétrica de Solidworks. No es como sofisticados como Solidworks, pero para un aficionado, esta es una muy buena pieza de software. La única pega que encontré es que sólo exportará archivos STL. Grande para la impresión 3D, pero no es tan bueno para intercambiar datos con otros sistemas CAD. Dibujos en 2D pueden ser exportados desde Cubify como DXF que es lo que uso para hacer al CAD - CAM conversión.

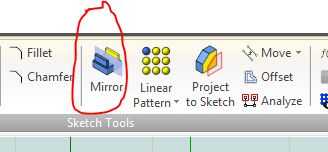

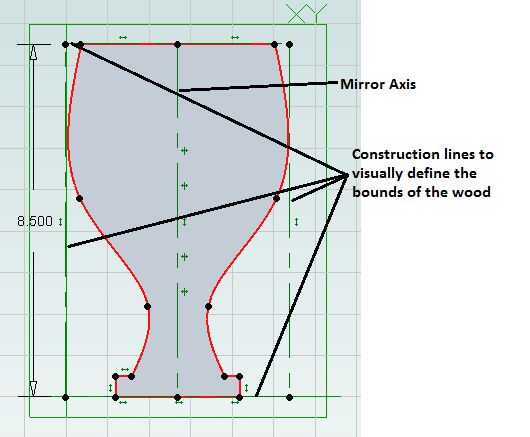

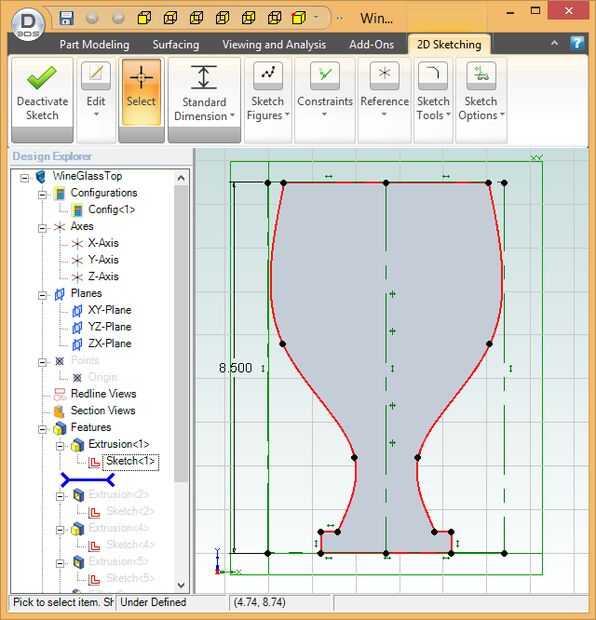

Para crear un modelo, dibuja el contorno del objeto (llamado "dibujo" en la mayoría de los programas CAD 3D), primero sacan a la requieren espesor. En mi caso, el esquema es el de una copa de vino bosquejada utilizando splines para dar la forma lisa. Para asegurar la simetría del diseño, es mejor esbozar la mitad izquierda y luego utilizar la función de "espejo" para el dibujo al lado derecho del espejo.

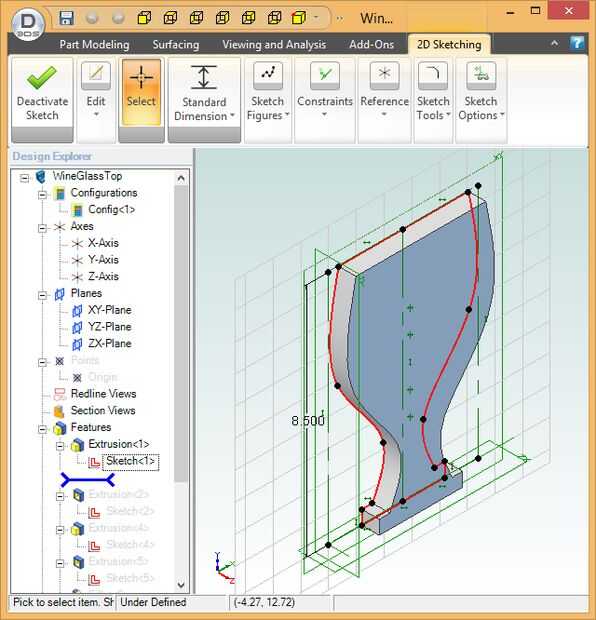

Una vez finalizado el primer esbozo, este obtiene sacado a 5/8" de espesor.

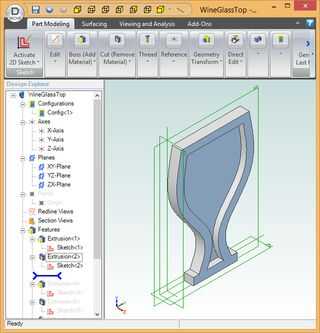

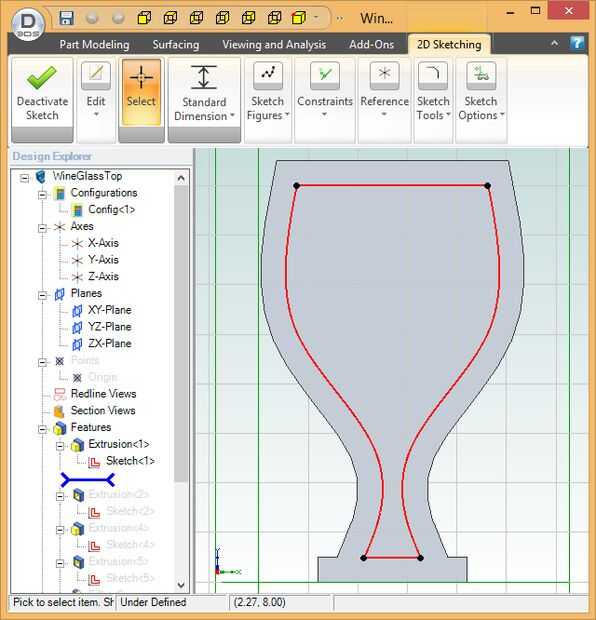

El siguiente paso es crear un bolsillo en la tapa para aumentar el espacio de la cavidad interna de la caja de joyería de la final. Dibujar otro bosquejo en un 0,375" desvío de los bordes y utilizar la herramienta"extrusión de corte"para remover el material a una profundidad de 3/8". Esto deja un resto tapa espesor 0,25" que es mucho.

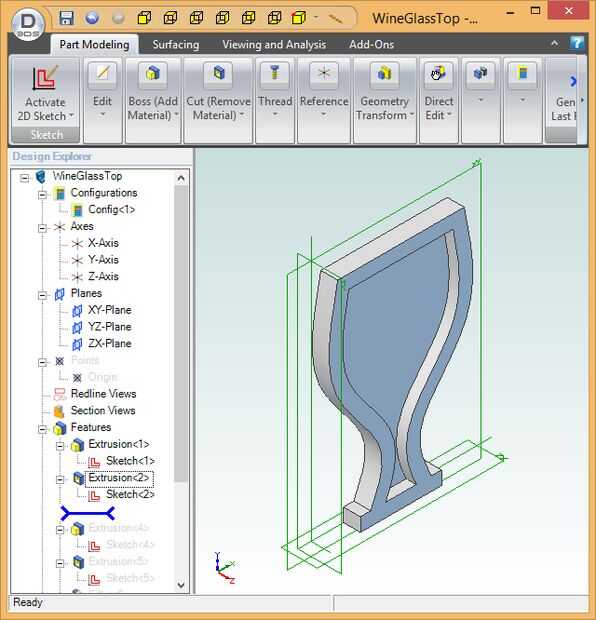

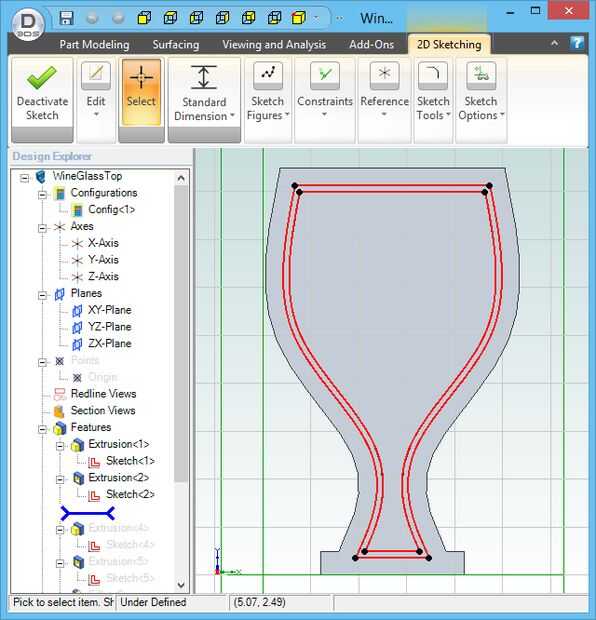

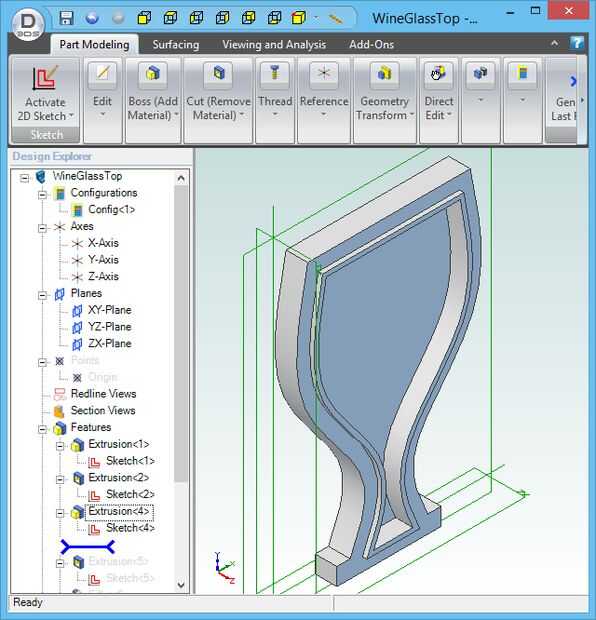

El siguiente paso es crear la cresta que encaja la tapa a la caja y evita que la tapa deslizante. Esto se hace creando un conjunto de líneas y luego sacando los 1/8" de la superficie que lleva la superficie superior de la cresta a 0,75" que es el espesor de la Junta de la polar.

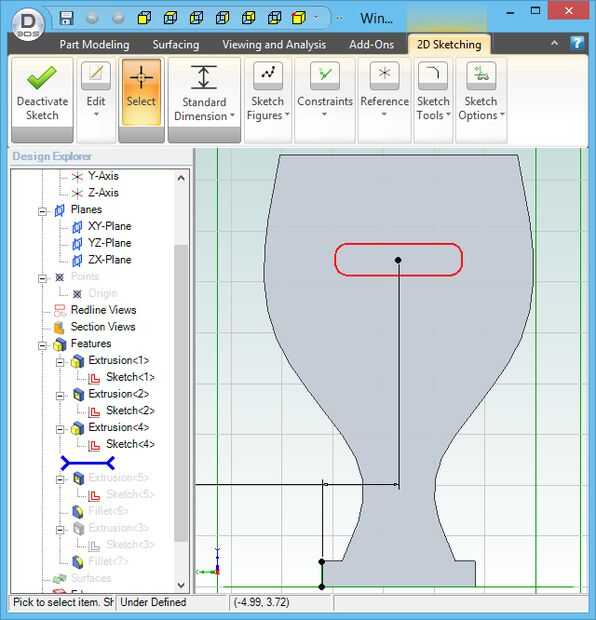

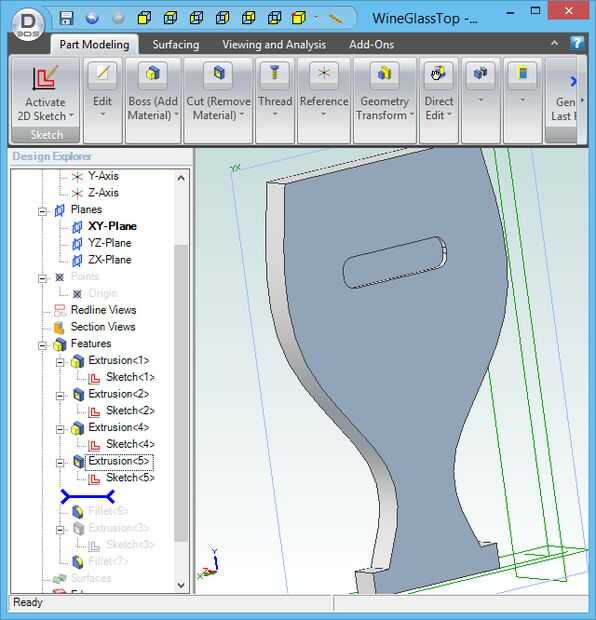

El bolsillo para la placa de características se corta en la parte frontal de la tapa. El bosquejo se corta en la tapa 1/8" para que coincida con el grosor de la culata de latón.

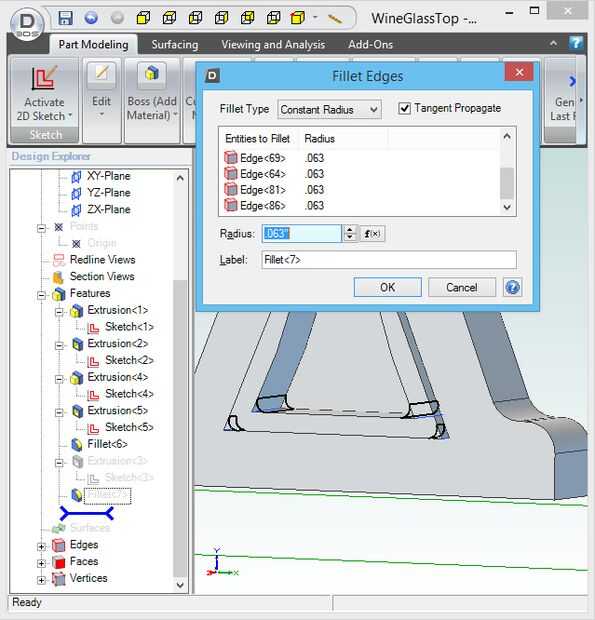

El paso final es a lomo de los bordes para que coincida con el radio de la herramienta de corte. Esto asegura que interior y esquinas exteriores coinciden correctamente en la caja de joyería de la final. Me olvidaba esta en que hice... así que tuvo que hacer ajustes con un archivo y un cincel. Para el joyero redondo, no es un problema.
El modelado de la base y el fondo es similar. He añadido el los archivos CAD cubificar a este paso.
