Paso 9: Construcción 4. Eje x continuó

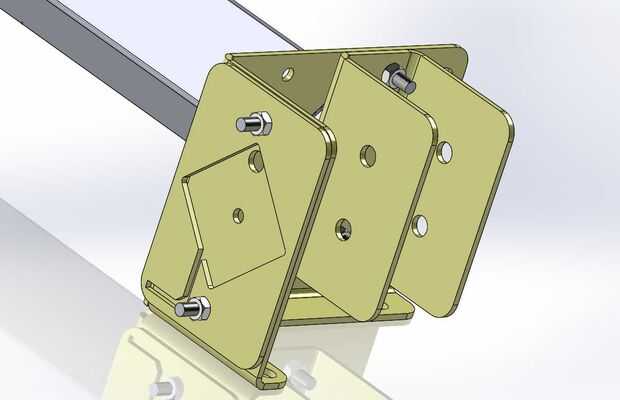

Pasar los pasadores eje X mediante uno de los tubos del eje X, otro soporte de esquina y la U en forma de soporte como se muestra arriba.
El soporte de la forma de U debe fijarse al soporte de esquina en esta etapa también.

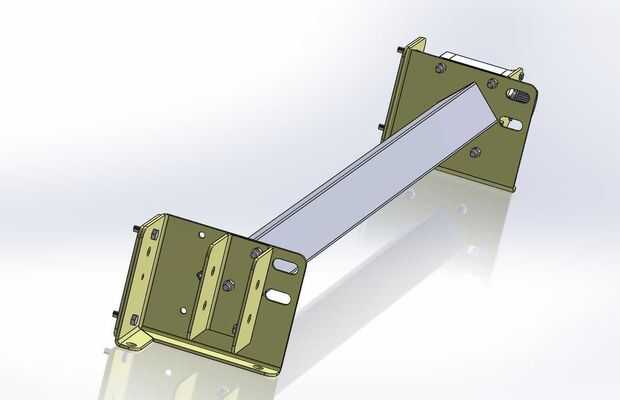

Poner este montaje sobre una superficie plana (mesa?) y apriete las tuercas de tensión los pasadores hasta que las abrazaderas de esquina se llevan a cabo firmemente en lugar.

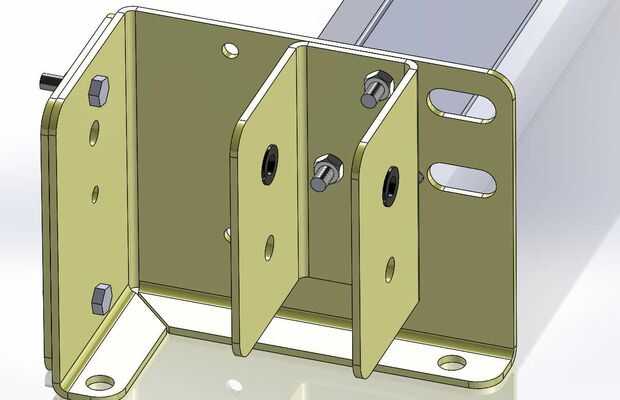

Otra placa de diamante del perno en el extremo de la abrazadera de la esquina (observe la alineación de la abertura en forma de L.)

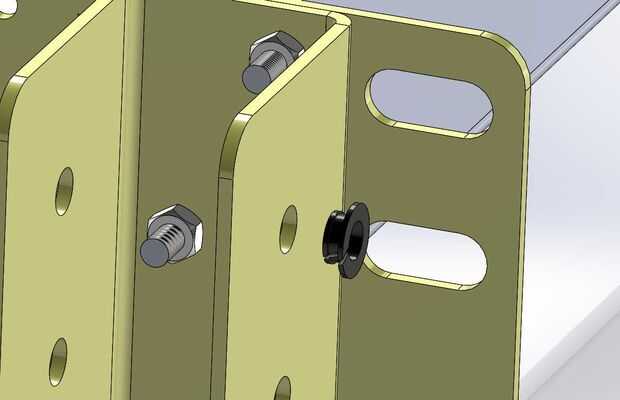

Dos de los casquillos plásticos de IGUS insertar en los orificios de 9mm en la U en forma de soporte
