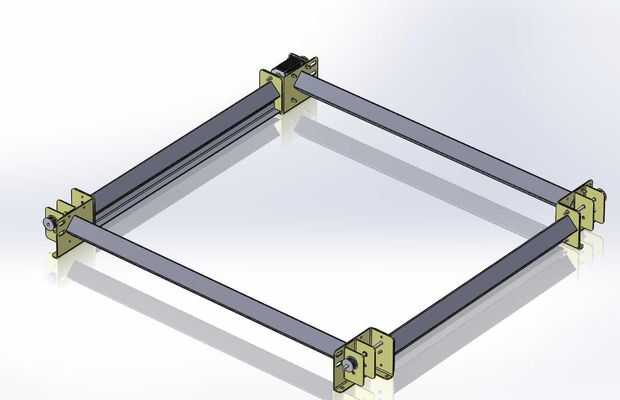

Paso 11: Construcción 5. Eje de Y

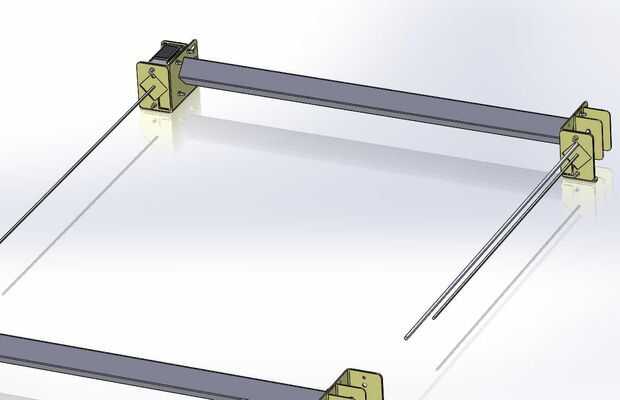

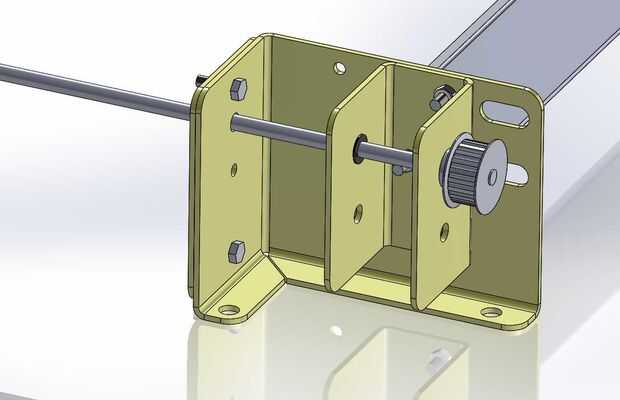

Pase la longitud más larga de la barra de tierra de 8 m m a través de los arbustos IGUS y fijar una polea luego inserte los pasadores de M6 Y eje como se muestra.

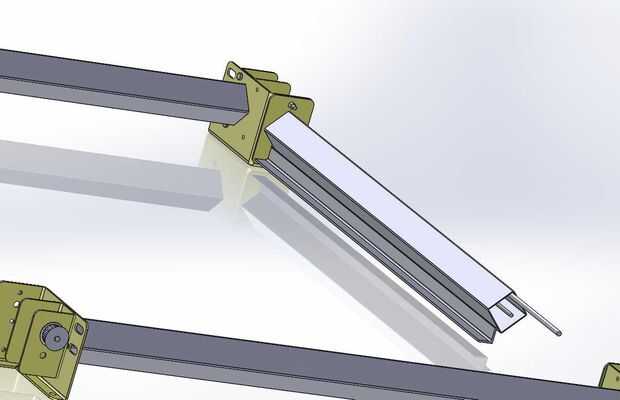

La barra de tablaroca y 8mm a través del tubo del eje del hilo de rosca. El final del ángulo del eje Y en el L en forma de recorte de la placa del diamante de la ranura. Esto es un poco incómodo - puede que necesite la ayuda de un ayudante!
Montar sólo un extremo en un momento. Tratando de alinear ambos al mismo tiempo es difícil. Siempre que no se tensione en los pasadores demasiado, hay bastante flexibilidad a la tablaroca, sección de caja y el ángulo en el otro extremo. Poner a este montaje sobre una superficie plana y tensión los pasadores para sujetar rígidamente.
Si usted está construyendo una mesa grande, puede que necesite utilizar M8 postes para tensar la estructura ya que requiere más fuerza para sostener rígidamente.
