Paso 12: Construcción 6. Puente de eje Y

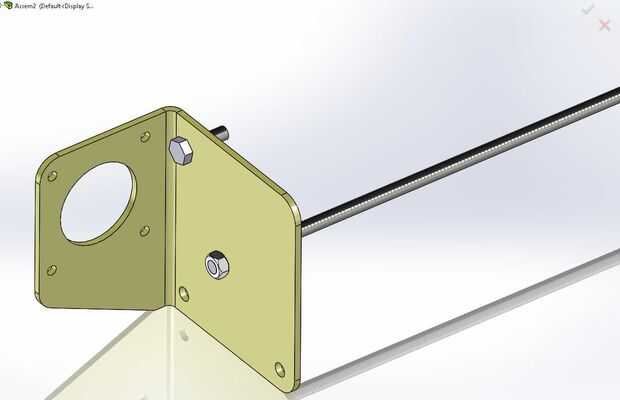

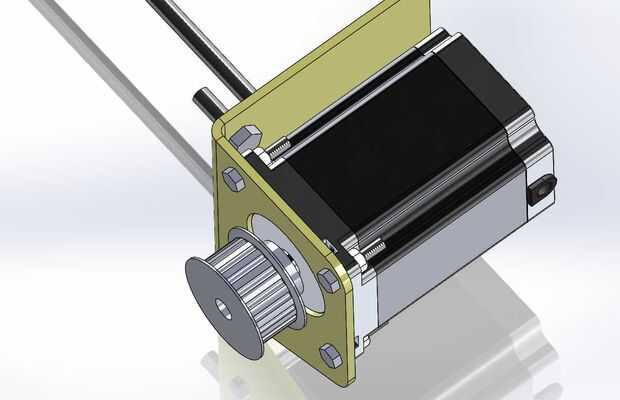

Montar el soporte del motor Y, Y eje de tablaroca y perno como se muestra y luego fije el segundo gran motor y atornille en su lugar.
Este perno en el soporte Y transporte.

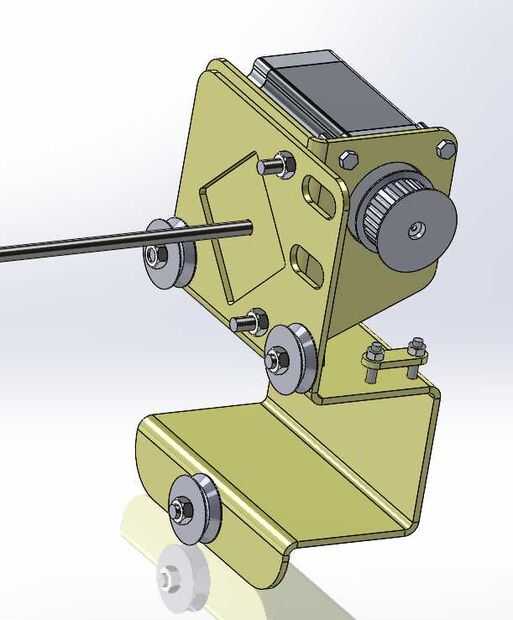

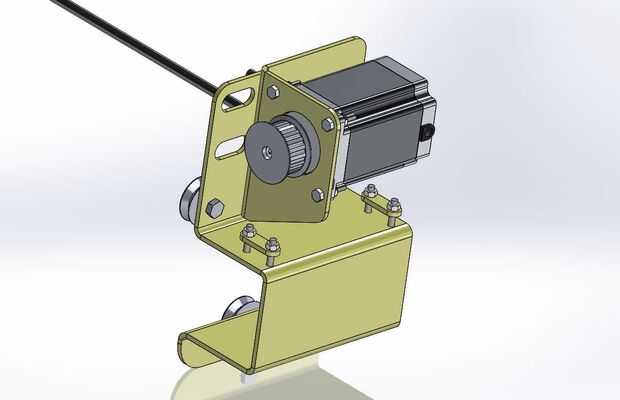

Coloque tres de las poleas de ranura en V espaciadas fuera el soporte del carro Y con una tuerca. Apriete los dos mejores pero deja suelta la polea (ranurados) de fondo.
Hilo de rosca los pasadores a través del tubo Y puente como antes. Ensamblar el otro carro Y soporte (imagen de espejo del otro lado) usando una polea, eje de 100mm y collar eje manga por IGUS.

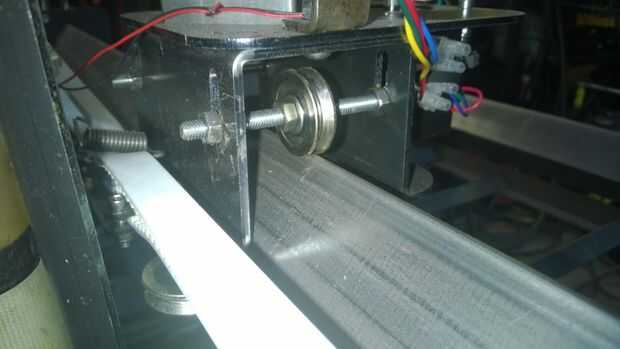

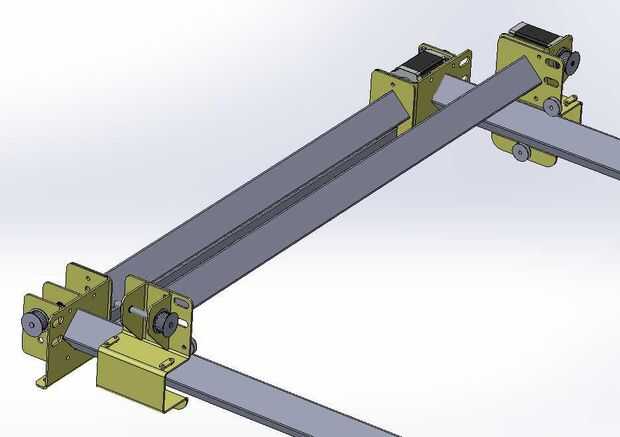

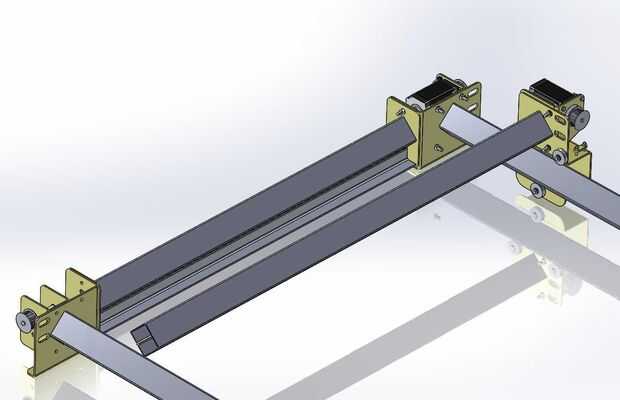

Pasar los pasadores a través de ambos carros Y de descanso en los tubos del eje X. Dependiendo de la precisión de su corte de los tubos, puede que necesite utilizar una arandela o dos detrás de las poleas V en los coches Y que se sientan directamente encima de los tubos del eje X cuando la tensión de los pasadores. Un poco de ensayo y error se llama para!
Cuando esté satisfecho que se sienta correctamente, completamente el udding st la tensión luego ajustar las poleas de la diapositiva de fondo en los coches Y que el puente de rodillos suavemente a lo largo de la longitud de la máquina. Si aprieta en un extremo, uno de los tubos del eje Y es más largo que el otro! Me temo que tendrás que desmontar y ajustar las longitudes.
