Paso 16: Construcción 9. Cableado hasta
Hay una gran cantidad de información sobre el cableado en línea. En lugar de repetir aquí, allí el un gran conjunto de páginas que describe los mismos componentes que he utilizado aquí:
http://www.hobbycncaustralia.com.au/instructions/iI70JK02ToDCConv.htm
Contiene diagramas ilustrados de cómo cada uno de los componentes individuales de alambre a la Junta de arranque y al puerto paralelo del ordenador.
Los motores paso a paso tienen 4 cables - así necesita cable base 4 (o más) para conectar a los controladores paso a paso. He utilizado 7 base Cable de remolque porque es de bajo costo, fácilmente disponible y llevará corriente suficiente (5 amperios). Los 3 núcleos de repuesto eran útiles para conectar el interruptor micro z sin agregar un cable separado.
Necesita la Junta de arranque para cambiar el cortador del plasma del on & off - el equivalente de oprimir el gatillo de la antorcha. Afortunadamente, la Junta de arranque incluye un relé (normalmente para cambiar el eje en un torno o molino del on & off). Desmontar el tapón en el extremo de mi antorcha de plasma que conecta el gatillo con la máquina y me adjunta un par de cables en paralelo a los que se conectan a los contactos del interruptor. Estos conectan al NO (normalmente abierto) y COM (común) conexiones de relé que cuando el relé está activado, el plasma intenta empezar a cortar.
Algunos cortadores de plasma pueden generar ruido eléctrico en los cables - a veces bastante a crash la PC! Si tiene problemas, comprar algunos núcleos de ferrita y complemento uno (o más) sobre los cables a la cortadora de plasma. Agregar algunos más en la red de conexión a la fuente de alimentación, las conexiones de alimentación de 24v de la alimentación y el paralelo llevar a tu PC pueden ayudar demasiado.

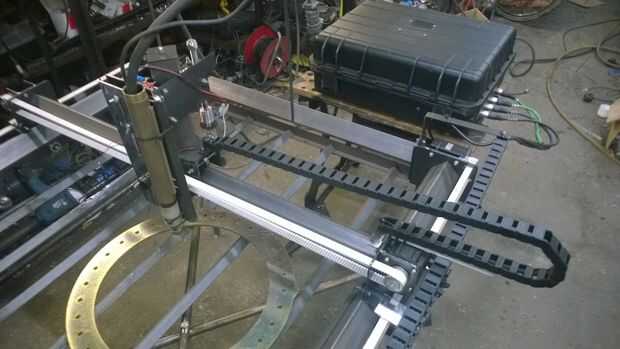

Para proteger y Encamine los cables, pasé los cables a través de 'Cadenas de Cable'. Aunque he vinculado con cadenas en eBay, que son sobre todo bajo costo versiones chinas - no han demostrado muy robustos. Me gustaría que había usado las cadenas IGUS - que utilizamos en el trabajo. Estos son mucho mejor calidad y muy robusto - aunque más costoso. La elección es suya!

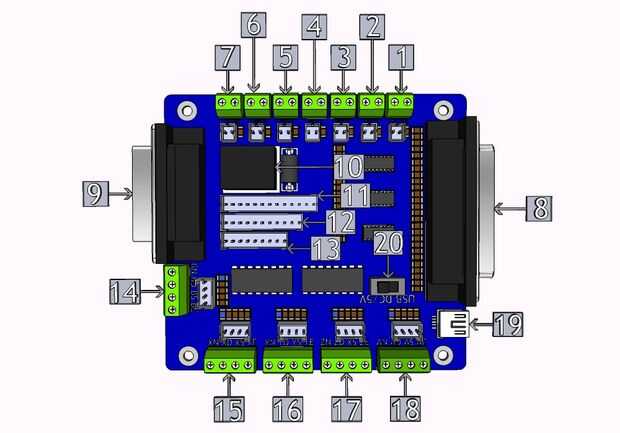

Arriba puedes ver una foto de la placa breakout. Se trata de cómo yo he cableado lo (que pueden diferir un poco del HobbyCNCAustralia sitio enlazado arriba). Mi cableado es específico de corte por plasma.
El cableado de los controladores paso a paso es exactamente el mismo. Sin embargo, bloquea el Terminal 1,2,3,4,5,6 y 7 son las siguientes. L & R se refieren al tornillo de mano izquierda y derecha como en la imagen en la fotografía.
1. 5v Out L es 0v, R es + 5v se puede utilizar esto para cosas de energía como el láser Cruz usted puede haber notado en algunas de mis fotos (muy barato en eBay!)
2. sin conexión
3. L & R conectan a las conexiones normalmente abiertas en el microinterruptor de elevación de la antorcha
4. para el Control de altura de antorcha de Proma. L a terminal 'COM', R a' antorcha'
5. para el Control de altura de antorcha de Proma. L a terminal 'COM', R 'Torch Down'
6. para el Control de altura de antorcha de Proma. L a terminal 'COM', R 'Arco OK'
7. Conecte esto al gatillo del cortador del Plasma. 7 se conecta a los contactos del relé en el tablero de arranque y usted lo quiere por lo que cuando el relé está activado, el plasma golpea el arco para empezar a cortar.
