Paso 8: Construcción 4. Eje x
Encontrar la parte en la foto superior.
Hay dos partes buscamos similares (solo para confundirte).
Utilice uno que tiene 5 agujeros en el reborde de la derecha como se muestra. El otro tiene sólo 4 agujeros - necesitamos este más tarde!

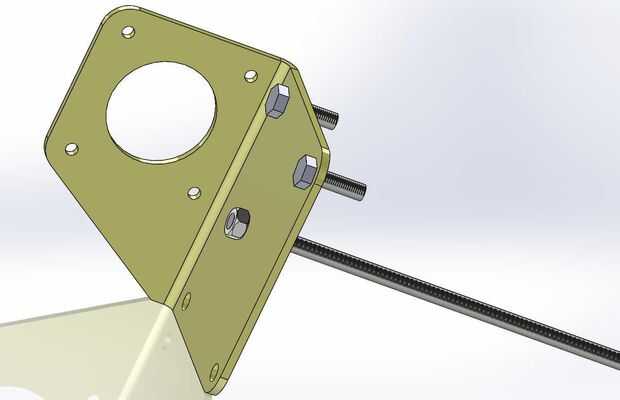

Pase una de sus dos longitudes de eje x de
estudio a través del orificio central y asegure con una tuerca normal. Paso dos M6 x 25 pernos a través de así (no asegure con una tuerca todavía)

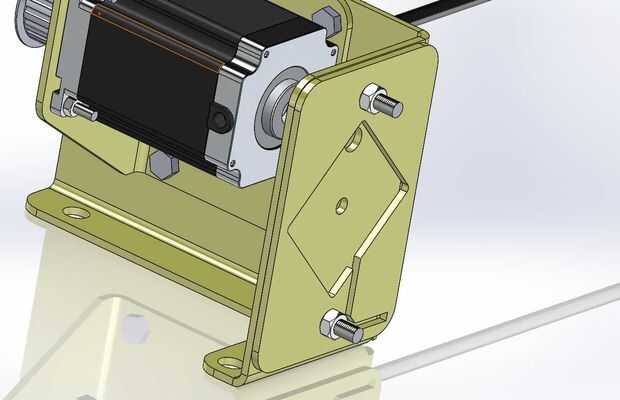

Uno de los más grandes motores del perno a la placa por encima del perno entonces que a uno de la esquina los soportes como se muestra.

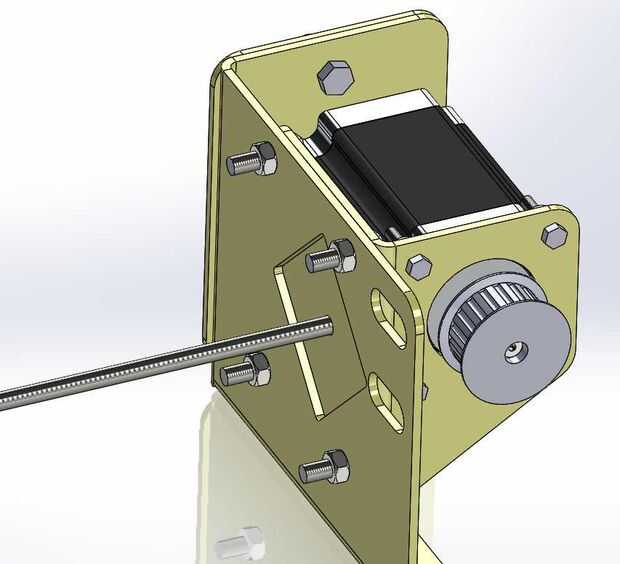

Hay 2 pares de abrazaderas de esquina, dos que son el reflejo de los otros dos. Perno de una de las placas de cuatro diamantes (como se muestra) para el soporte de la esquina. Tenga en cuenta que la alineación de la L en forma de recorte abajo a la derecha en la foto.
