Paso 2: Programa CNC
Estoy usando mi software de CAM Estlcam para crear el programa CNC:

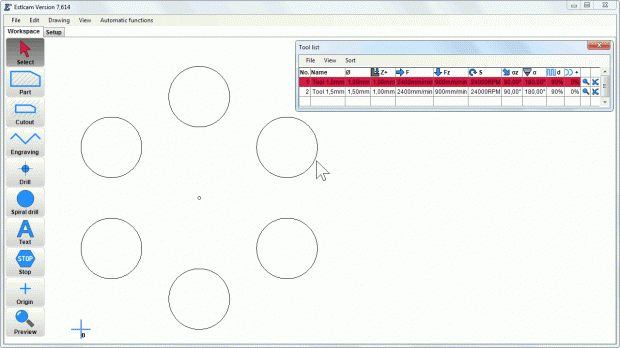

Primero tenemos que crear una nueva herramienta con parámetros adecuados:
- Ø / Diámetro de la herramienta: 6mm...
- Z + / paso: 7mm (. 28")
Mi herramienta está cubierta con diamantes en una longitud de aproximadamente 9mm (. 35") y te voy a cortar de 21mm (. 83") profundo, por lo que 7mm serían 3 pasos y utilizar la mayoría de los diamantes. - F / velocidad de alimentación: 1600mm/min (IPM 60)
Más adelante voy a utilizar función de taladro Estlcams"espiral" donde la herramienta no corta en su ancho total - y también usaré muy pequeño paso sobre las tasas - por lo que esta velocidad más rápida va a estar bien (sólo depende de la arena de la herramienta y también en el material de piedra).
Si utilizas una operación que requiere la herramienta para cortar en el ancho completo requeriría mucho menores tasas de alimentación en el rango de 60-180mm/min. - Fz / tasa de alimentación del eje de Z: 800mm/min (IPM 30)
Velocidad reducida para corte hacia abajo, porque esto es mucho más difícil para la herramienta de corte a los lados. - S / velocidad del huso: 24000 rpm
Eso es todo mi huso puede hacer - ir tan alto como puedas. - Αz / hundir ángulo: 1°
El valor más importante: asegura que el eje z se moverá hacia abajo en una pendiente de 1° en lugar de bajar forma vertical. - d / paso en: 8% (del diámetro de la herramienta)
Esta muy pequeño paso sobre permite para utilizar las altas tasas de alimentación anteriores. Trabaja más rápido de esta manera que un gran paso con las velocidades de alimentación lentas.
Creación de las trayectorias de herramienta:
- Seleccione la función de"taladro espiral" y haga clic en el centro de cada círculo.
- Seleccione la función de "Origen" y haga clic en el centro del dibujo.
- Crear el programa de CNC con el menú "Archivo -> Guardar programa CNC".
- Cuando se le preguntó acerca de la profundidad de corte entre 21mm.
(Los bolsillos reales requieren sólo 16mm de profundidad, pero la piedra no es lisa, así que cero para el eje z 5mm por encima de la piedra para evitar colisiones)
Permite tener más ver cómo se hacen los bolsillos:
- Primero empieza con una espiral pequeña 1° (el valor de rampa) hacia abajo, lentamente cortar más profundo y más profundo hasta que alcanza los 7 m m (el paso por valor).
- Luego comienza con una gran espiral para crear el diámetro deseado del bolsillo.
- Al finalizar este nivel el ciclo se repite...
