Paso 11: Envío de un archivo de Inkscape para el robot
Supongamos que queremos enviar un archivo "Hello_World_0001.ngc" para el robot.
Paso 1
Encender el robot.
Colocar el robot en la esquina inferior izquierda de la página de dibujo y apuntar hacia 3:00. Este es el valor por defecto posición de arranque.
Abra Teraterm y espere hasta que el bluetooth luz deje de parpadear. Esto indica que tienes un enlace.
Paso 2
Compruebe que máximo X e Y máximo valores en el archivo que estás a punto de enviar se ajustan en la página. Por ejemplo, se muestra en el adjunto "Hello_World_0001.ngc" X máximo valor para ser:
G00 X67.802776 Y18.530370
y el máximo valor de Y que:
G01 X21.403899 Y45.125018 Z-1.000000
Si desea que su imagen sea mayor que el anterior 67.802776 45.125018 mm entonces cambiar la parcela utilizando las siguientes opciones de menú:
M100
T102 S3.5
Esta secuencia de comandos muestra el menú, para que pueda ver los códigos de T, entonces aumenta el tamaño de la imagen 3.5 veces (350%)
Paso 2

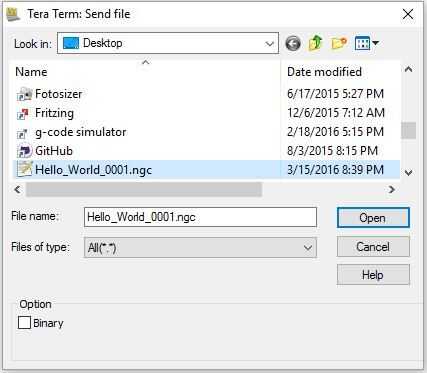

Botón izquierdo del ratón "archivo | Enviar archivo..."
"Examinar" del archivo "Hello_World_0001.ngc".
Haga clic en "Abrir". El archivo se enviará ahora a la línea por línea de robot.
Es así de simple... tramando feliz :)
Notas:
