Paso 3: Marco frontal de aluminio

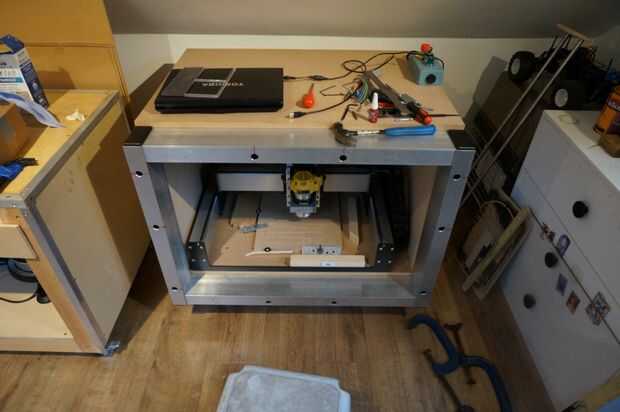

La estructura de aluminio en la parte frontal de la unidad es sin duda el más estéticamente y funcionalmente prominente característica a esta construcción y es necesario por varias razones. Proporcionará una superficie lisa y perfectamente cuadrada para montar las puertas policarbonato al recinto pero lo más importante es que permite el montaje del eje de la Shapeoko sobresalga más allá de la base de la máquina de cnc. Las dimensiones del aluminio que he utilizado eran 50 x 100 x 3 mm. Extra 100mm que se pega en la parte delantera del recinto permitido el espacio para el montaje del eje.

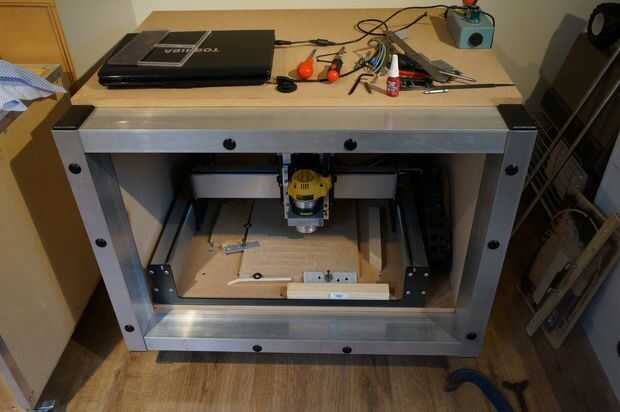

El marco de extensión de tubo de aluminio atornillado a la parte delantera de la caja permite el Shapeoko maximizar su área de trabajo sin necesidad de mantener las puertas en el recinto abierto para que el montaje del huso no golpearlos. Además, usted también puede ver en la foto de que la broca se cuelga sobre el borde de la Shapeoko área de trabajo para que la estructura de tubo de aluminio también permitiría para un trabajo extendido sosteniendo la tabla construida para que el Shapeoko absolutamente puede maximizar su capacidad de corte. Será la construcción y me extendió la mesa de trabajo en un futuro cercano.

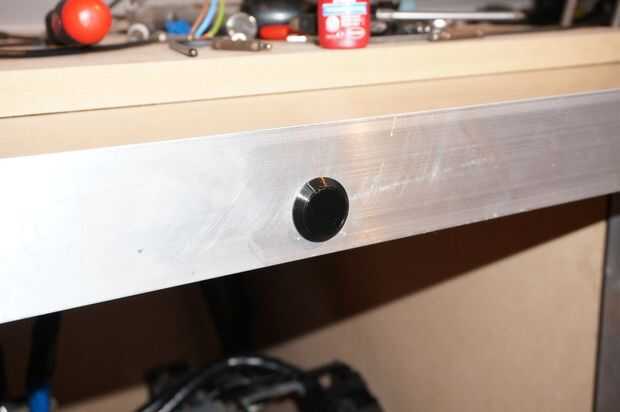

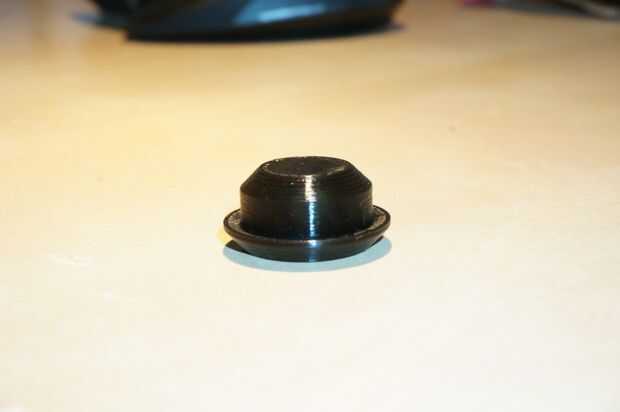

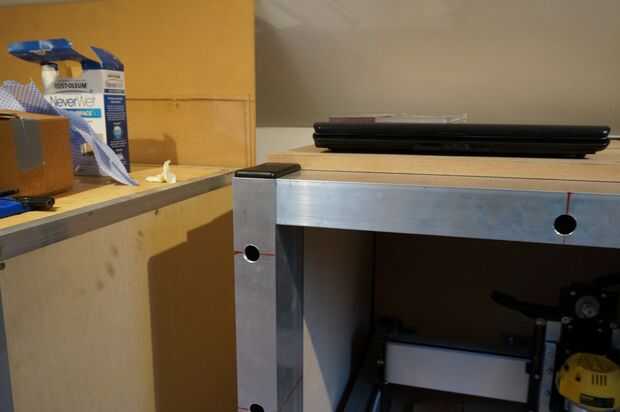

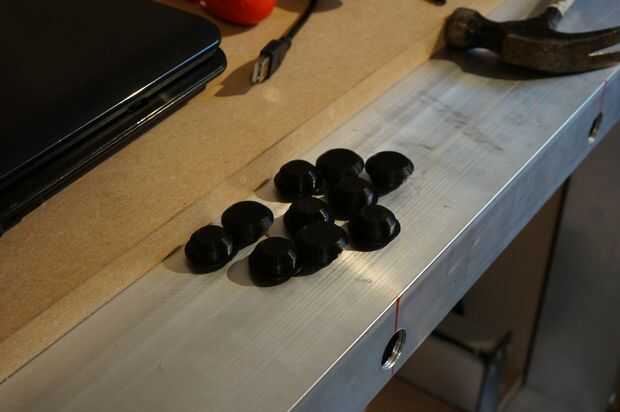

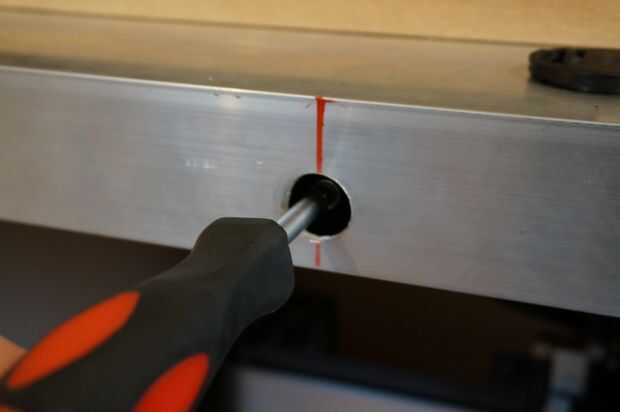

Colocar el bastidor de aluminio del marco de acero necesaria me perfore los orificios de acceso a través de la parte delantera de aluminio que pude empuje los pernos a través de la de aluminio y luego añadir una tuerca para crear un accesorio seguro y rígido a la estantería de acero. Yo podría simplemente han perforado y golpeado ligeramente la parte posterior del tubo de aluminio y atornillados a través desde el interior de la estructura de acero. El problema con esto es que porque el aluminio es sólo de 3mm para que las roscas no sería particularmente fuertes y estaba preocupada de que si he intentado apretar los tornillos tira de los hilos. Al final con el 3D las tapas de plástico impresas que diseñé dieron el marco general una estética más industrial.
