Paso 1: Asegúrese de que su parte tiene al menos dos características de referencia capaz de sonda

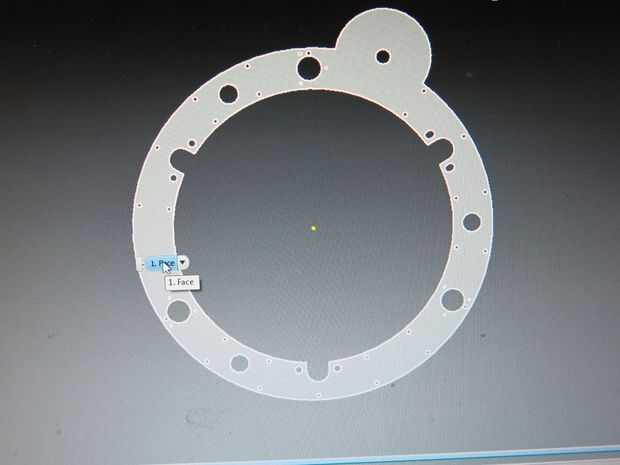

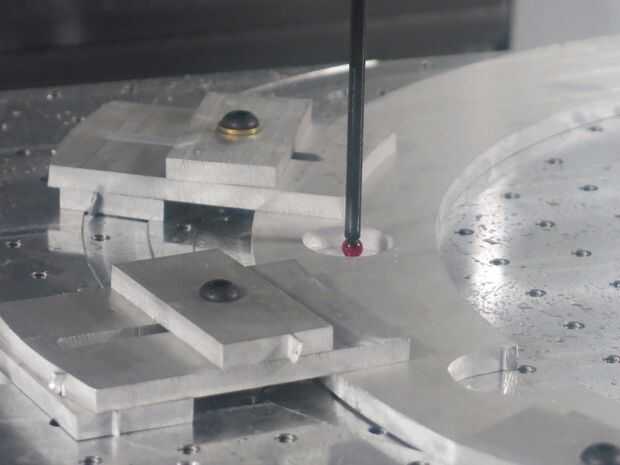

Para probar con precisión puntos de la parte, necesita características cuya posición se puede medir fácilmente. La función más fácil de identificar de forma única, especialmente si hay una rotación desconocida de la parte, es una característica circular levantada o bajada, es decir. un agujero o un 'jefe' a.k.a. 'agujero' (círculos permanezcan igual cuando gira). El punto central de estos se identifica fácilmente al tocar cuatro esquinas del círculo con Renishaw touch-sonda del molino CNC de Haas. Aquí puedes ver los que incorporé varios agujeros alrededor del anillo que me permiten caminar mis coordenadas de referencia alrededor de la parte en la voluntad. De esta manera, era capaz de un anillo de la máquina después de cambiar varias veces en la mesa, por lo que pude molino de todas las partes de este casi 19"(en su más fino) anillo--y en un molino CNC cuyo recorrido Y máximo era solamente 16".

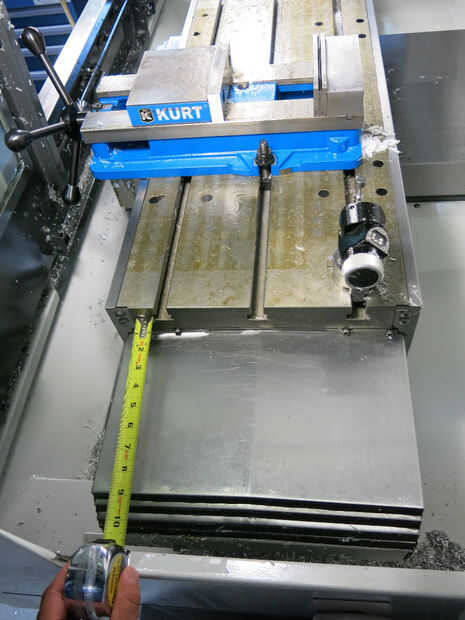

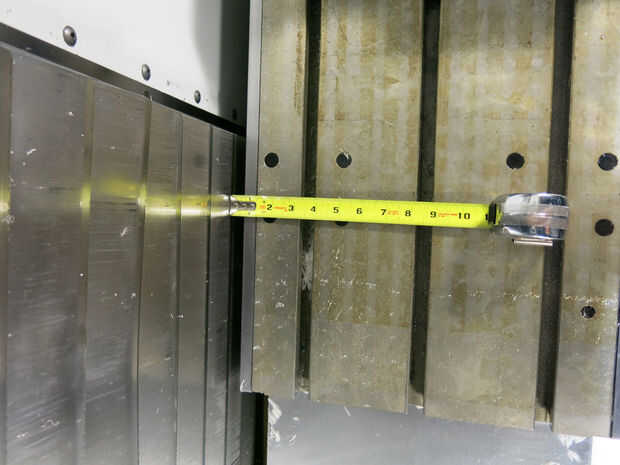

Si usando este método a objetos de molino, que son más grandes que el eje X o Y de la tabla viaja, tenga mucho cuidado al medir el espacio disponible alrededor de su mesa en sus extremidades del movimiento. Un error que una parte sobresalga la tabla de demasiado podría causar protuberancias antiestéticas del recinto de su CNC, o peor daños.) Las fotos de arriba muestran que no hay cleance adicional en la parte posterior de la mesa de un Haas VF2-SS y unos 7" de espacio libre en el frThoughont de la tabla.
`
