CNC sólidos madera alarma Universal Dock (1 / 13 paso)

Paso 1: Preparación Material

Para este proyecto, se requieren al menos tres piezas del proyecto. El material de preferencia depende en gran medida madera maciza, tablero de fibra de densidad media/alta, plástico o blando metal son todos adecuados. Materiales duros tomará más tiempo que la máquina debe funcionar a una velocidad más lenta (Nota: la máquina funcionaba demasiado rápido en un material duro puede dañar los servos, router y el bit.)

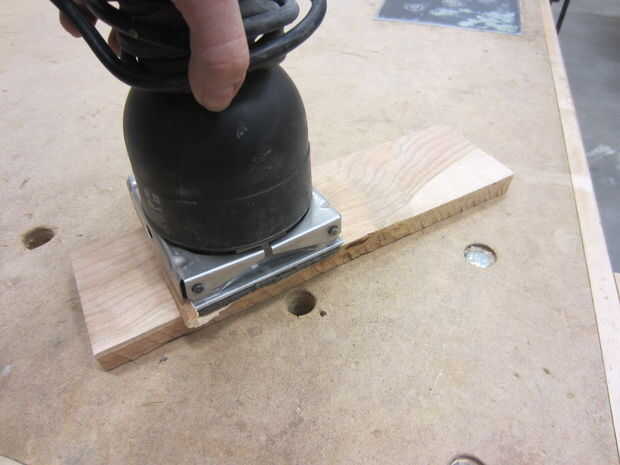

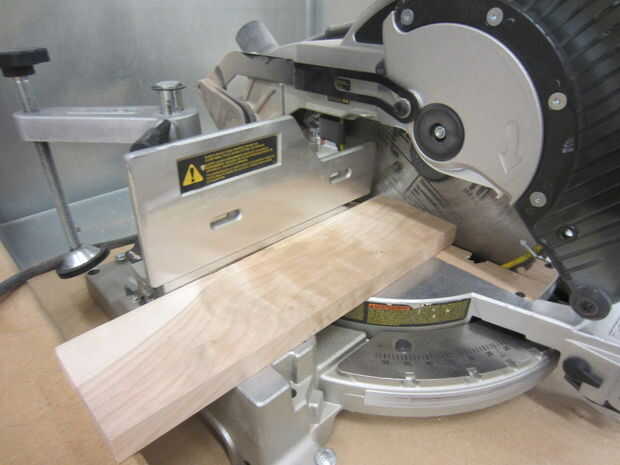

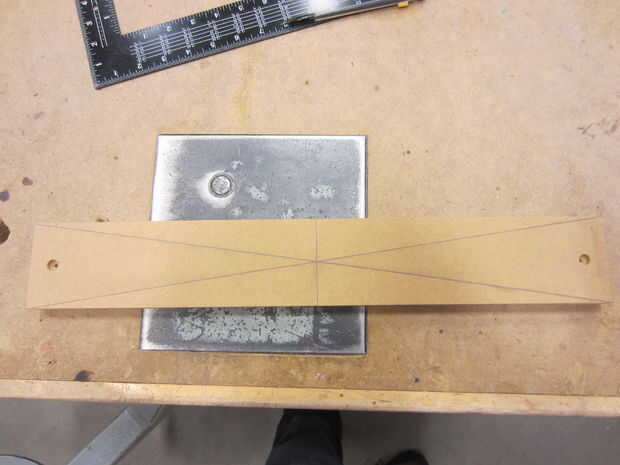

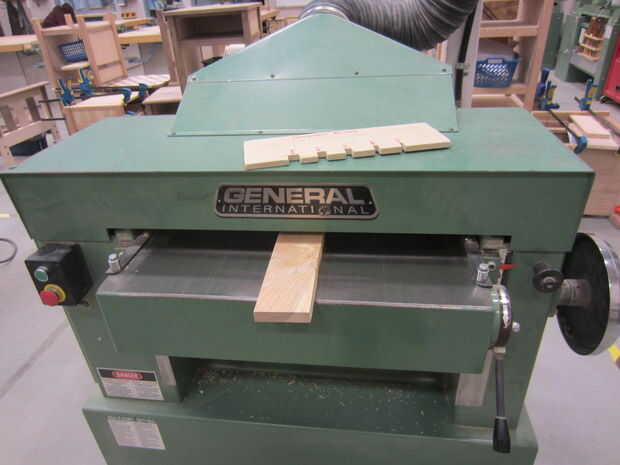

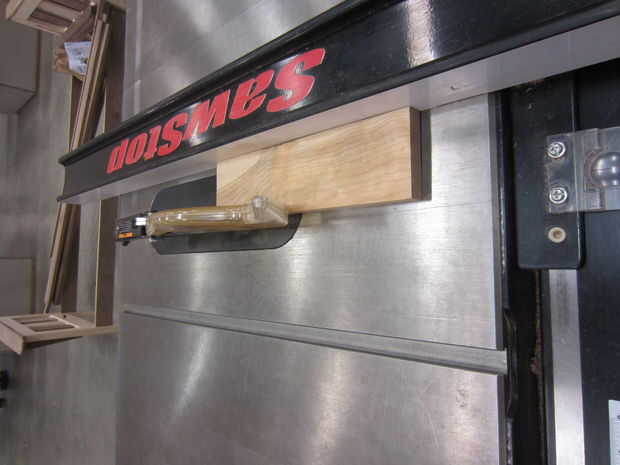

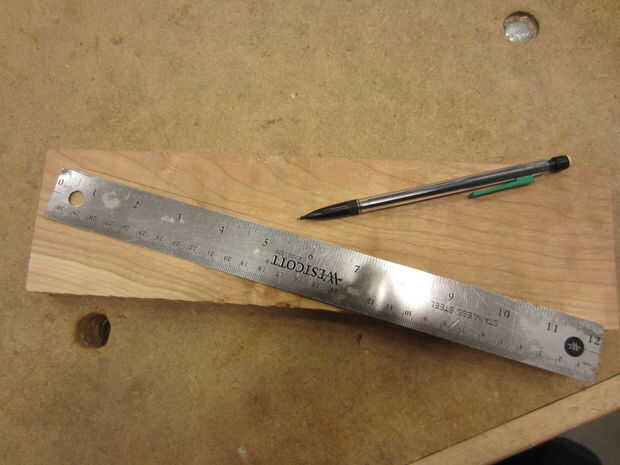

Los planes CAD/Vcarve proporcionados y archivos CNC están diseñados para trabajar con piezas de proyecto 75mm de ancho por 350 m m largo por 20mm de espesor. El material debe ser cortar a este tamaño como preparado. Productos de madera pueden requerir lijado, plásticos pueden requerir lijado y limpieza, y metales pueden requerir limpieza y pulido. También se debe encontrar el centro de cada proyecto (ambos lados de piezas uno + 2 y la parte frontal de la pieza 3), ya que esta es la ubicación de los archivos.

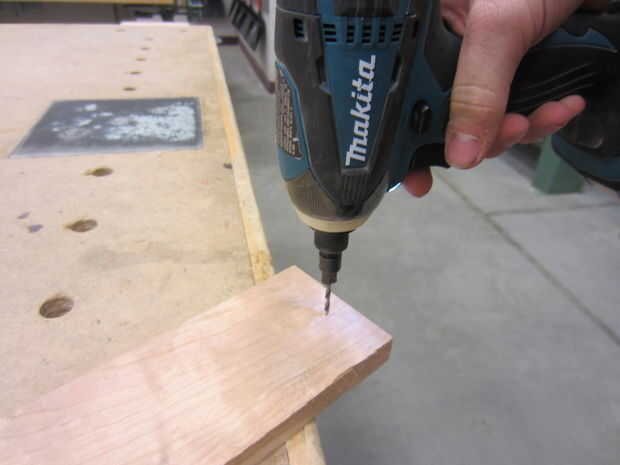

Una placa de sacrificio también tendrá que estar preparado para proteger la mesa de la CNC como los archivos cortará todo a través de la pieza del proyecto. Contador agujeros hundidos necesitará taladrar en las piezas del proyecto preparado por lo que se puede atornillar a la mesa de sacrificio.

Materiales

-Elegido talla material (madera, plástico, MDF, Metal, etc.)

-CNC Router

-Pegamento de carpintero

-Sierra

-Papel o lijadora de banda de la arena

Opcional

- Y barniz

-Cable amplificador en línea o 3,5 mm

He adjuntado los archivos necesarios para cada paso. 16 CNC router común formatos en una carpeta ZIP y los archivos de Vcarve (.crv) si no se incluye el formato o si desea hacer modificaciones.

Formatos incluidos

.ANC

.C3D

.CNC

.FGC

. GC

. H

.mmg

.NC

.PIM

.pit

.SBP

.TAP

. TWN

.txt
