Paso 2: Cortar la madera
Hay 4 piezas principales (segun la etiqueta en la foto)-
1. parte superior
2. lado A
3. el lado B, idéntico de A lado, aunque podía espejarse si quieres un soporte simétrico
4. base
Para el resto de este Instructable, voy a usar "perfil corte" quiere decir que va todo el camino a través del material, y "corte de bolsillo" para significar uno que cortes sólo a una cierta profundidad (generalmente 1/4"). Un maquinista puede cringe en esto, pero estoy siendo consistente con la terminología que he aprendido de VCarve.

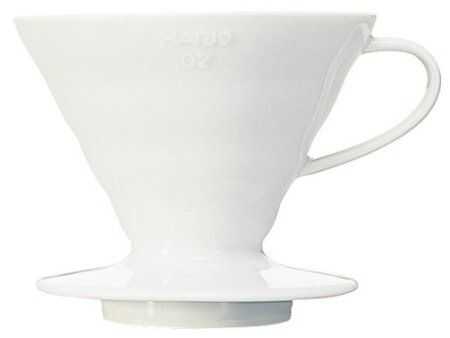

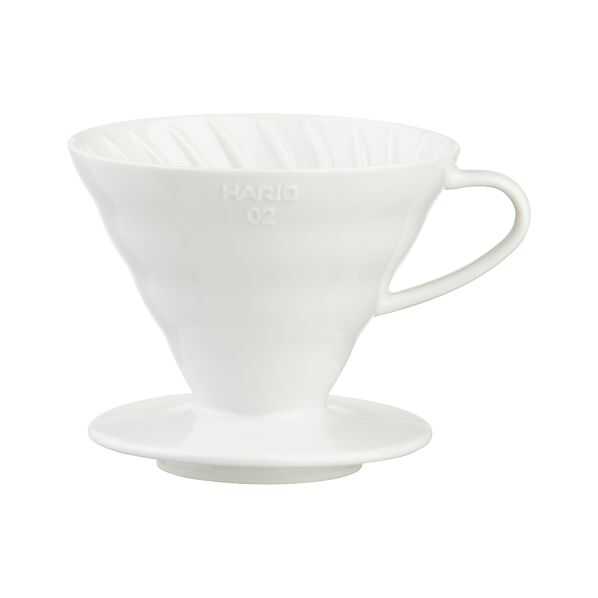

La parte superior soporta
, y así ha cortado un perfil circular interno para que la pesta_a inferior del goteador encajar en. Se hace una asignación para una incrustación de corcho y añade un labio para este embutido para sentarse con un corte de bolsillo. El propósito del corcho es proporcionar un apretón apropiado para los goteros, por lo que se corta para hacer el radio del agujero exactamente el radio de la brida del gotero cuando se coloca en el labio. El radio se puede cambiar para acomodar a sus goteros, o a dejar de lado la incrustación de corcho totalmente si usted deshacerse del corte de bolsillo.

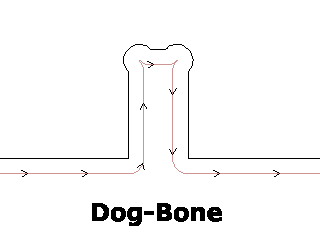

Los lados son idénticos y tienen bolsillos simple rectangulares de la parte superior y para encajar en la base. Hacer estos focos en lugar de perfiles significa que las articulaciones se esconden del otro lado del material. Estos rectángulos deben tener
, que son sobrecortes desde spinning bits no puede hacer esquinas de 90 grados perfecto para cortes de bolsillo. Usé una 1/8" bit para los anillos para que no destacan tanto, pero no se requiere en todos si va a los cantos sobre más adelante con un poco roundover.
La base es asimétrica porque las piernas están mirando hacia direcciones opuestas y sería imposible alinear bolsillos superior e inferior, dados la consistencia de toda la estructura. Es la parte más simple, al tener sólo un bolsillo para los círculos de corcho y aluminio encajar en.

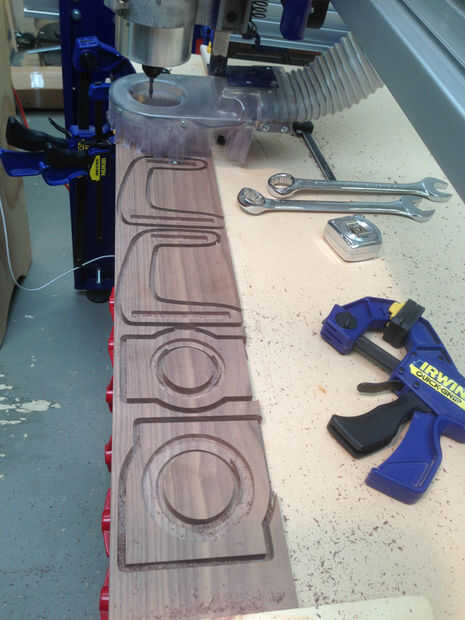

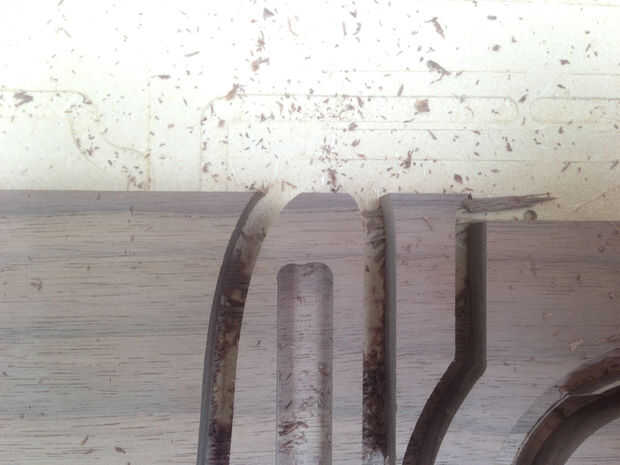

Después de un número vergonzoso de prototipos fallidos y una casi fatal cero error al cortar la nuez (ver foto), finalmente tuve suficiente trabajo piezas para armar el stand. La misma broca (1/4" downcut) fue utilizada para cada corte, y las pestañas fueron agregadas para todos los cortes de perfil.
Asegúrese de que la que tienes es suficientemente ancha como para todas las piezas (al menos 7") y que han puesto a cero el bit correctamente. Tenía un tiempo duro manteniendo la tabla delgada de madera que cortaron los perfiles y se estaba debilitando el apoyo interno. Es muy importante mantener un borde de madera sin cortar alrededor de todas las partes para que el tablón no arranca a la hebilla bajo la fuerza de corte. En retrospectiva, yo recomendaría esta atornillado en un pedazo más grande, más fácilmente asegurado de spoilboard.
