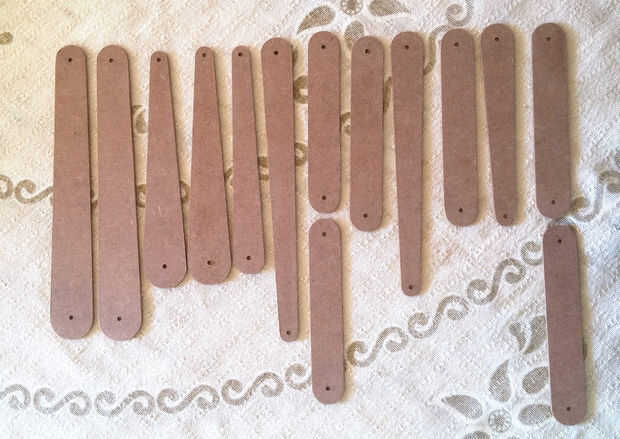

Paso 1: Las partes Cutted
Aunque como gran parte de la estructura del diseño original, rediseñado piezas para dar un poco más estructura de volumen. El número de piezas para armar cada pierna sigue exactamente igual, pero aumentó el número de arandelas así como acto como separadores durante el montaje, también servirá como cierre de las conexiones. las piezas total por lado de la pierna será:
Fino-velada de gostar muito marco projeto redesenhei original, como piezas de forma a dar um pouco mais de volumen una estrutura. Un quantidade de peças para montar cada parte da perna continua exatamente una mesma, mas aumentei o número de arruelas pois além de funcionarem como separadores durante un montagem, también vão servir como fechamento nas conexões. o total de piezas por lado da perna será:
Común para ambas partes: A - 2 / B - 1 / C - 1 / E - 1 / F - 1 / L - 2 / H - 1 / A - 1 / J - 2 / K - 2
Lado A: Arandelas - 8
Lado B: Arandelas - 16
Comum a ambos os lados: A - 2 / B - 1 / C - 1 / E - 1 / F - 1 / G - 2 / H - 1 / I - 1 / J - 2 / K - 2
Lado A: Arruelas - 8
Lado B: Arruelas - 16
El archivo que contiene los elementos de las piernas, Theo_Cut1.dxf, cortar 2 veces proporcionará exactamente la cantidad de piezas descritas anteriormente. El archivo Theo_Cut2.dxf tiene los dos cuadros de cierre. El archivo Theo_Cut3.dxf contiene las arandelas.
O archivo establecimiento os elementos das pernas, Theo_Cut1.dxf, ao ser cortado 2 vezes vai fornecer exatamente una quantidade de peças descritas acima. O archivo Theo_Cut2.dxf possui os dois quadros de fechamento. O archivo Theo_Cut3.dxf possui como arruelas.
Para el proyecto, sólo necesita dos piezas de cierre. La cantidad de piernas quedará a su discreción. En mi proyecto, he hecho un modelo con 4 pares. La cantidad de arandelas cortes como sea necesario para cubrir el importe de las piernas que utilizará en su proyecto.
Para o projeto, você só vai precisar de duas peças de fechamento. Un quantidade de pernas vai sacar un teniendo del seu. No meu projeto, fiz um modelo com 4 pares. Un quantidade de arruelas você cortará quantas forem necessárias para cobrir una quantidade de pernas vai usar no seu projeto.
Un Consejo importante, después de cortar las piezas, marca cada uno, no te enojes durante el montaje. El C y el F piezas, aunque dado diferentes nombres tienen las mismas dimensiones.
Uma dica importante, después cortas como peças, marque cada uma, para não sacar enlouquecido durante un montagem. Peças C e F, fino-velada de receberem nomes diferentes possuem como dimensiones mesmas.
Grabé mi parte en 3 m m MDF, porque como he dicho que quería probar el concepto, y dejaré mis impresiones a lo largo del proyecto.
EU cortei minhas peças em mdf 3mm, pois como comentei queria testar o conceito, e vou decriptar minhas impressões un longo do projeto.
