Paso 1: Lista de piezas...
![]()
![]()
![]()
![]()
![]()
El sistema de enfriamiento de agua consta de tres partes principales:
- El refrigerador termoeléctrico agua

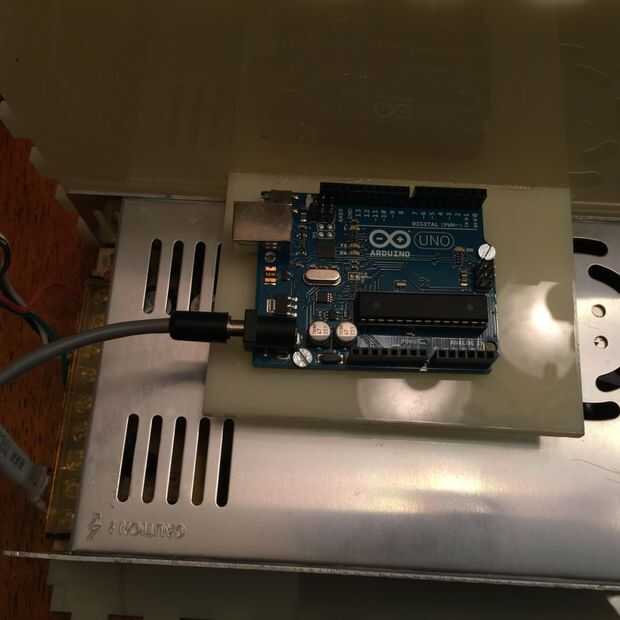

- El termostato basado en Arduino
- El "cooler" que contiene el agua y bombas de agua
La siguiente lista de piezas cubre todas estas partes y proporciona enlaces para fuentes de bajo costo disponibles. Tenga en cuenta que usé piezas que estaban disponibles en mi pequeño stock de piezas en lo posible. También de utiliza Amazon Prime donde sea posible para ahorrar los gastos de envío, o he encontrado piezas que estaban disponibles localmente. Afortunadamente aquí en San Antonio, TX somos afortunados de tener las siguientes tiendas que ofrecen muchos de los elementos necesarios: (Nota Esto no es un aval de pago - buscar tiendas locales similares en su zona y apoyarlos!)
- Plástico de la fuente de San Antonio - donde compré acrílico para el cuadro de proyecto de termostato para $1 por libra de su pila de chatarra. Esto es un gran recurso de máquina local. Si no vives cerca de San Antonio, buscar un proveedor similar cerca de usted.
- Electrónica de Intertex - es una salvación de última hora tubería del encogimiento del piezas de electrónica de resistores y circuitos integrados al alambre y al calor. Esto es donde obtuve mi s Arduino Shield Proto PCB.
- Altex ordenadores / electrónica - aunque no les importa casi tanto como una fritada o microcentro, son lo más cercano que tenemos en San Antonio. Los refrigeradores de la CPU TX3 Hyper Compuesto disipador de calory la enchufe estéreo y jack vino de aquí.
- Academia de deportes y aire libre - también tenían el precio local más bajo que pude encontrar (incluso después de haber buscado un hotel en craigslist) para el refrigerador de la bebida de 5 galones.
También cabe destacar, gran parte de mis acopios electrónica vino cuando Radio Shack cerró muchas de sus tiendas en San Antonio y los componentes (por ejemplo, interruptores, cables, Shields Arduino, etc.) podría obtenerse con un descuento sustancial. Afortunadamente todavía tenemos unas cuantas tiendas de Radio Shack restantes aunque no realmente capturaron el mercado del fabricante.
La siguiente lista de partes es para el sistema que se documentan en este artículo. Sin embargo debe saber que he hecho varios intentos antes de instalarse en este diseño. En algunas de las fotos se pueden ver piezas de los intentos anteriores. En particular, mi primer diseño utiliza un agua casero de refrigeración bloque y un refrigerador Peltier solo. Funcionó, pero no es así como el sistema presentará.
Lista de piezas

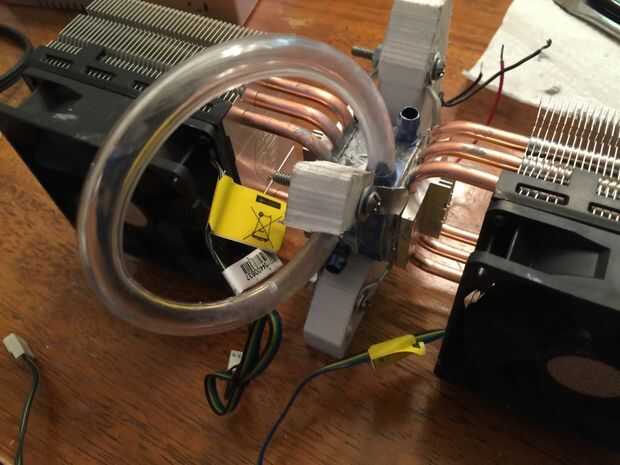

- 2 refrigeradores termoeléctricos (refrigeradores de Peltier), 92 W cada uno ($13,99 5 en Amazon)
Mina eran TEC1-12709 (90W)
http://smile.amazon.com/gp/product/B002UQ150Q?keywords=TEC1-12709&qid=1456205825&ref_=sr_1_1&sr=8-1) pero son viejos, debe ser capaz de usar TEC1-12706 (
http://smile.amazon.com/gp/product/B00E4GY0FC?keywords=TEC1-12706&qid=1456205872&ref_=sr_1_2&sr=8-2)
2 cool Master Hyper TX3 refrigeradores de la CPU ($ 18,80/cada uno) (http://smile.amazon.com/gp/product/B0028Y4S9K?keywords=Hyper%20TX3&qid=1456205922&ref_=sr_1_1&sr=8-1)Grasa térmica adicional como tipo 44 disipador de calor compuesto (http://smile.amazon.com/gp/product/B004SPJKE0?keywords=type%2044%20heat%20sink%20compound&qid=1456206134&ref_=sr_1_1&sr=8-1) $9,95 + gastos de envío. Si usted vive en Texas mira Altex.80mm ventilador ordenador (http://www.altex.com/Antec-PRO-80mm-Case-Fan-Clear-FANPRO80MM-P141682.aspx) $5,492 momentáneo interruptores de botón similar para Radio Shack 275-0609 (https://www.radioshack.com/products/pk2-spst-push-sw?variant=5717514629) $3,99 para 2.Una 4.7 k Ohm resistencia.IP65 Sonda de temperatura térmica Digital resistente al agua (http://smile.amazon.com/gp/product/B00J1UT18C?psc=1&redirect=true&ref_=oh_aui_detailpage_o00_s00) $8,99Arducam 1602 16 x 2 serie HD44780 carácter LCD (http://smile.amazon.com/gp/product/B01985FB6A?psc=1&redirect=true&ref_=oh_aui_detailpage_o00_s01) $8,7912 voltios 30 amperios DC fuente de alimentación (http://smile.amazon.com/gp/product/B00MAC9MO6?psc=1&redirect=true&ref_=oh_aui_detailpage_o01_s01) $21,49 (Nota: también puede usar una fuente de alimentación ATX si usted puede conseguir uno con suficiente 12 voltios de alta corriente. Te recomiendo 30 amp para la línea de 12 voltios. Véase, por ejemplo:)2 40 x 40 mm de aluminio (o mejor de cobre) bloques de enfriamiento de agua. (Yo usé estas http://smile.amazon.com/gp/product/B011QICQ6U?psc=1&redirect=true&ref_=oh_aui_detailpage_o01_s01) $15,99 para 2.Un Arduino Uno (http://smile.amazon.com/gp/product/B008GRTSV6?keywords=Arduino%20Uno&qid=1456206833&ref_=sr_1_3&s=electronics&sr=1-3) $21,15 (o un clon más barato)Un Seeed Studio relé Shield v2 (v3 probablemente trabajaría así) (http://smile.amazon.com/Seeed-Arduino-Relay-Shield-V2-0/dp/B00BOZ7V02/ref=sr_1_1?s=electronics&ie=UTF8&qid=1456206907&sr=1-1&keywords=Seeed+Relay+Shield) $22,80. Darse una vuelta. Podrás encontrar por menos de $10.Un A000082 Arduino Shield Proto PCB (http://www.digikey.com/product-detail/en/A000082/1050-1027-ND/2784008?WT.mc_id=IQ_7595_G_pla2784008&wt.srch=1&wt.medium=cpc&WT.srch=1) $3,36Un conjunto de pines de cabezal para conectar el escudo de Arduino relé escudo. (http://www.amazon.com/Single-Header-Arduino-Prototype-Shield/dp/B00FR19WQA/ref=sr_1_1?ie=UTF8&qid=1456467871&sr=8-1&keywords=header+pins+for+arduino) $4,80. Alternativamente puede prefiere usar pines Header apilables. (https://www.adafruit.com/products/85?gclid=CInB6aXmlMsCFQwxaQodT40P4A) $1,953/8" O.D. (1/4" D.I.) Tubería de PVC de vinilo claro (http://www.lowes.com/pd_443064-104-SVGE20 ___? productId = 4566540 & pl = 1 & Ntt = 3% 2F8% 22 + vinilo + tubo) $5,49

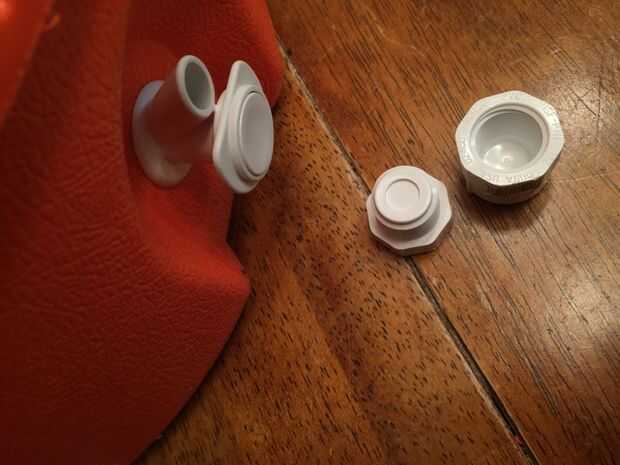

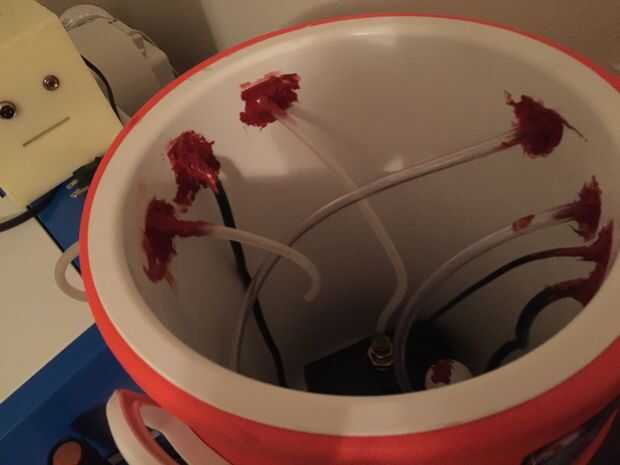

92 GPH bomba sumergible (http://www.harborfreight.com/92-gph-submersible-fountain-pump-68389.html) $8,9915 amp pisón resistente solo 120 v (NEMA 25) salida (http://www.homedepot.com/p/Leviton-15-Amp-Tamper-Resistant-Single-Outlet-White-R52-T5015-0WS/202066674) $2,99Relleno de espuma (http://www.homedepot.com/p/GREAT-STUFF-16-oz-Gaps-and-Cracks-Insulating-Foam-Sealant-162848/100003351) tienda local para salvar la brecha. Walmart y tiendas cuidado de esto.Un galón 5 asiento superior refrigerador de la bebida (http://www.academy.com/shop/pdp/igloo-full-size-beverage-5-gallon-seat-top-cooler?repChildCatid=777513) $22,991/4" enchufe de la estereofonia del blindado (http://www.altex.com/14-Shielded-Stereo-Plug-w-Strain-Relief-3-Conductor-524WS-P141800.aspx) $2,891/4 chasis montaje estéreo (http://www.altex.com/14-Chassis-Mount-Jack-Stereo-12B-P141784.aspx) $2,593-pin XLR panel o chasis montaje conector y enchufe)http://www.amazon.com/Panel-Chassis-Aviation-Connector-Diameter/dp/B01ASF5HR2/ref=sr_1_39?ie=UTF8&qid=1456289617&sr=8-39&keywords=3-pin+chassis+mount+audio) $5,90

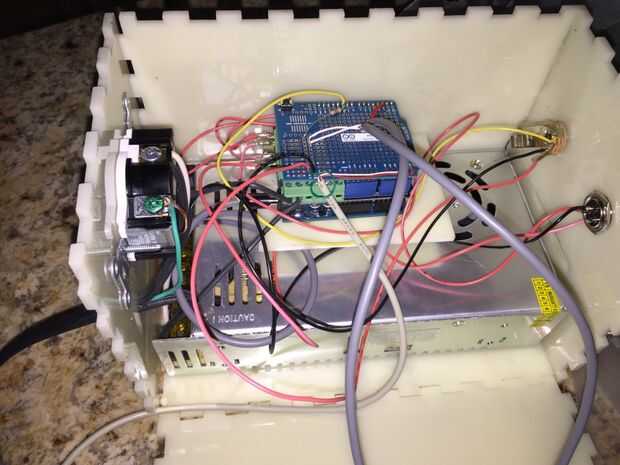

Tubería del encogimiento del varios alambre, soldadura y el calor (prefieren trenzado en sólido, y menor uso - alambre más grueso para 120 voltios y los cables van a los refrigeradores de Peltier)Varios Hardware (4-40 tornillos y pernos, tornillos de #8 y tornillos), etc.Acrílico para hacer su propia caja de proyecto para el termostato. He utilizado acrílico marfil de 3/16" de la pila de desecho ($1,00 por libra) en el plástico de la fuente de San Antonio. También puede comprar una caja hecha de antemano que trabaja para usted.Plástico o madera para apoyar el cooler. He utilizado un trozo de estribor que es aproximadamente 3/4" espesor y sobre 4" x 4" que también vino de la pila $1,50 por libra de desecho en el plástico de la fuente de San Antonio. Madera contrachapada funcionará bien.Una bomba resistente y un tubo de silicona adecuado para el tubo láser. Si ya tienes un sistema de trabajo ya tienes esto.Una pelota de Ping-PongPegamento de silicona o fabricante de Junta de silicona RTVUn enchufe de 3 puntas de 110/120v y cable. Encuentra uno con un cable plano si usted quiere utilizar el recorte que he utilizado en el panel izquierdo. De lo contrario modificar el corte.Cemento acrílico (si la construcción de su propio cuadro de proyecto de acrílico)Una 1/2" Schedule 40 roscada PVC enchufe (http://www.homedepot.com/p/DURA-1-2-in-Schedule-40-PVC-Plug-C450-005/100343392?keyword=049081143145) $0,97Una 1/2" Schedule 40 roscada PVC tapa (http://www.homedepot.com/p/Charlotte-Pipe-1-2-in-PVC-Sch-40-FPT-Cap-PVC021170800HD/203811708) $0,83
