Paso 3: Armar el enfriador de agua...

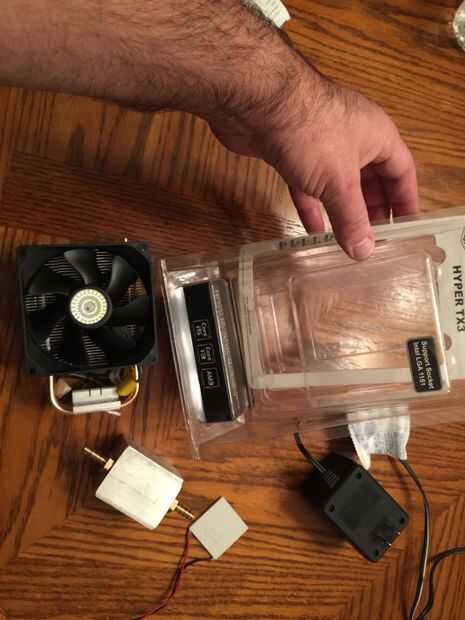

Para montar la unidad del refrigerador, empezar con las siguientes partes:
- Ambos Cool Master TX3 Hyper refrigeradores de la CPU
- Ambos refrigeradores termoeléctricos
- Ambos bloques de enfriamiento de agua (aluminio o cobre)
- Compuesto disipador de calor
- Tubo de vinilo transparente (1/4" diámetro externo, diámetro interno de 3/8")
- #6 pernos, aproximadamente de 1.5" de largo, con tuercas
- Algún tipo de material de montaje - usé 3/4" estribor. Resultó ser el grosor perfecto. 3/4" madera contrachapada debe trabajar así.
Preparando los refrigeradores de la CPU

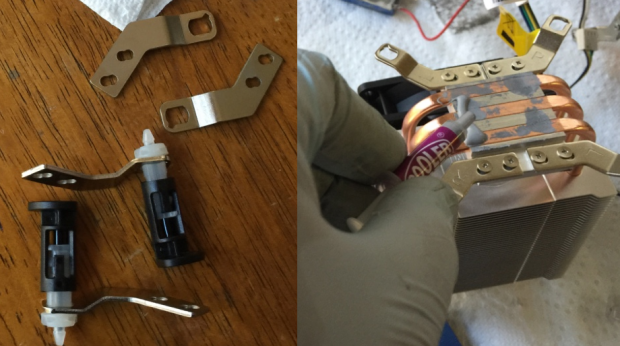

Los refrigeradores de la CPU vienen con patas a separadores de plástico. Retire el cilindro de plástico para que usted tenga solamente la pierna del metal. También hay tornillos en el paquete para unir las piernas al disipador de calor. Cada pata está marcado con L o R para orientar correctamente. Anexe las patas. La foto de abajo muestra las piernas como se envía y con los separadores de quitar a la izquierda, y a la derecha cómo debe estar conectados al disipador de calor.
Preparar el bloque de montaje...

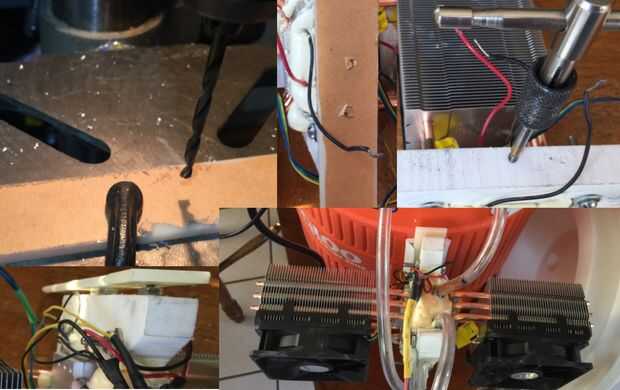

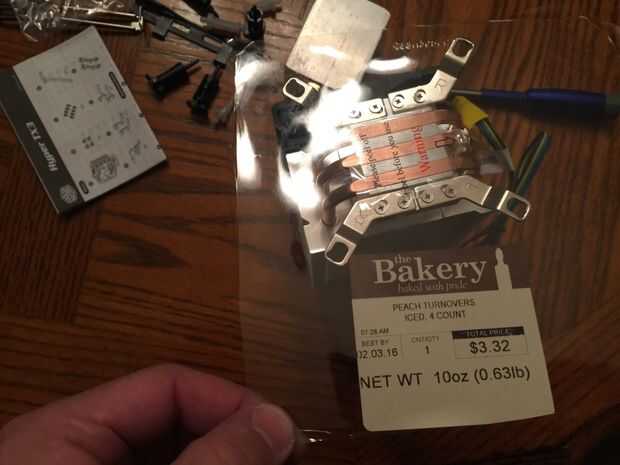

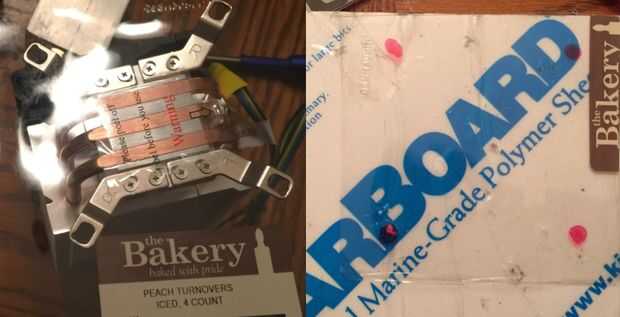

Utilice un trozo de plástico transparente como un contenedor de panadería (mostrado abajo) para marcar donde usted taladrará agujeros en su bloque de montaje. Luego Taladre los orificios.

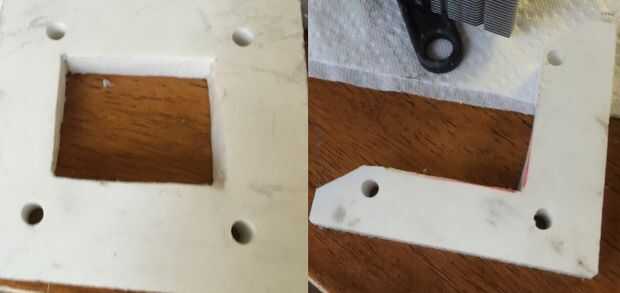

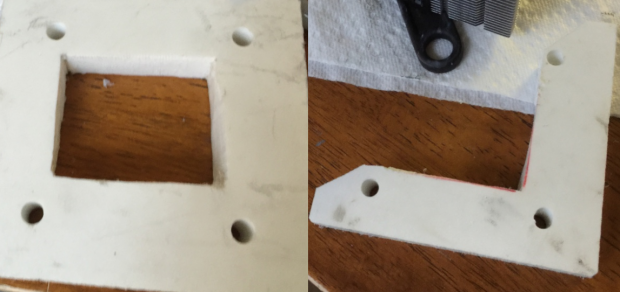

Después de los agujeros son perforado recorte el centro alrededor de los refrigeradores termoeléctricos y lo bloques de la refrigeración por agua. Recortar un lado entero (puedes probar en lugar de la perforación) a los tubos llegar a lo bloques de la refrigeración por agua. Usé Sierra de cinta para hacer los cortes, pero con paciencia vio un hack o tal vez podría utilizarse incluso una sierra caladora o sierra de marquetería. En la foto abajo a la derecha verá el Monte/marco que utilicé el producto final. Un pedazo de la parte superior izquierda junto con el agujero perforado se utiliza para el apernado de aquel rincón lejano.
Retire las etiquetas de lo bloques de la refrigeración por agua

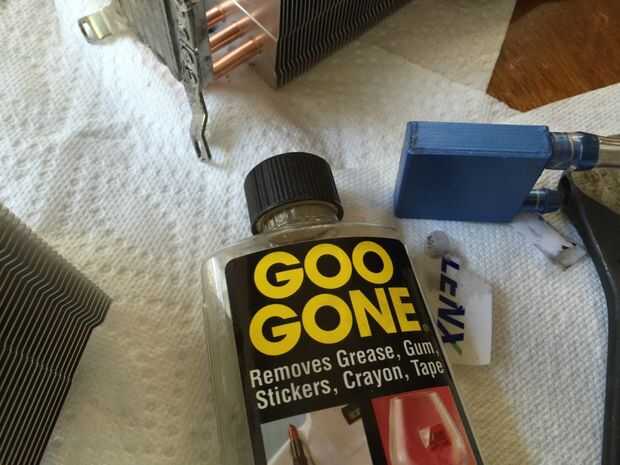

Quite las etiquetas de lo bloques de la refrigeración por agua. Un poco de Goo Gone le ayudará.
Montaje de la pila de refrigerador

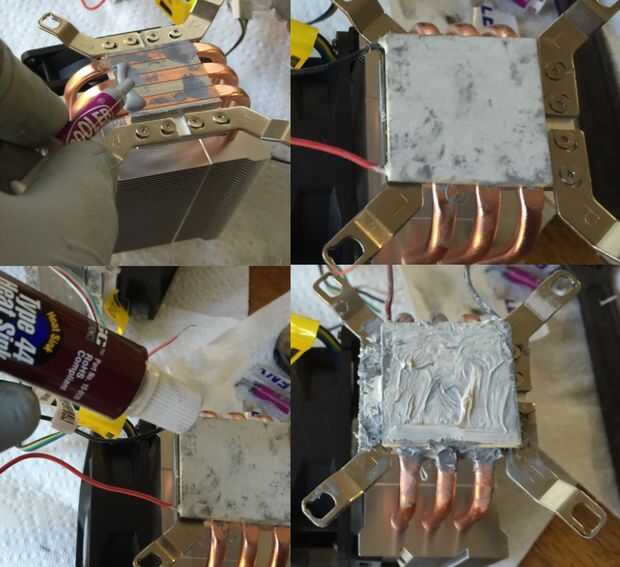

Con el marco listo para ir y las etiquetas extraído los bloques de refrigeración, montaje la pila refrigerador como se muestra en el diagrama en el paso anterior. Para ello, establece uno de los disipadores de CPU boca abajo y aplicar compuesto disipador de calor para el disipador de calor. Luego coloque la primera termoeléctrica / peltier refrigerador caliente hacia abajo en el disipador de calor. Después de este disipador de calor aplicar compuesto en la parte superior, el lado frío de la nevera termoeléctrica. Nota: Si no sabes que lado es el lado caliente de su enfriador peltier, compruebe las especificaciones que vinieron con él, o brevemente aplicarán una batería de 9 voltios para los cables con la polaridad correcta manteniendo el refrigerador entre los dedos. SOLAMENTE brevemente o se queme. Usted descubrirá rápidamente que lado es el lado caliente.

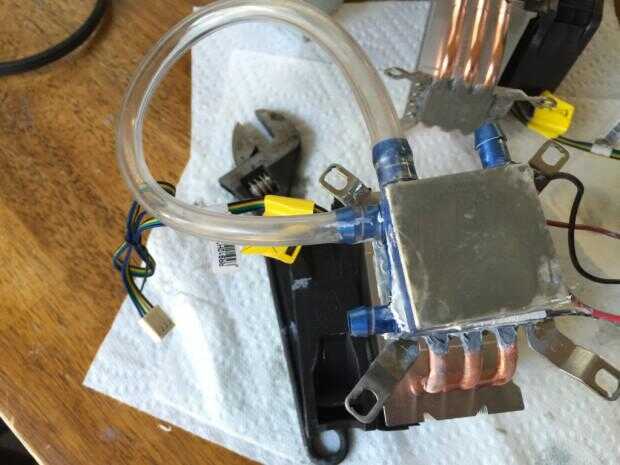

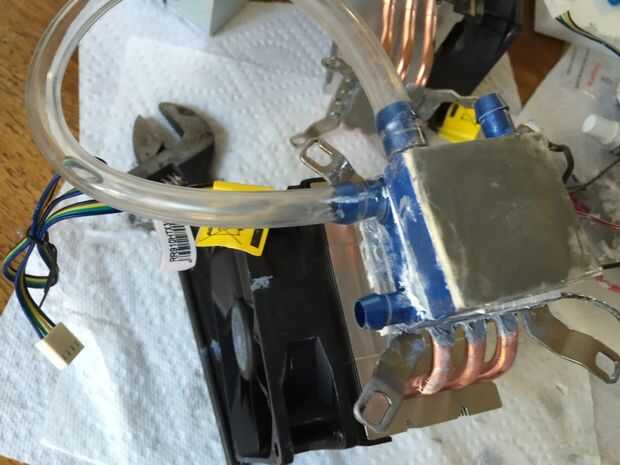

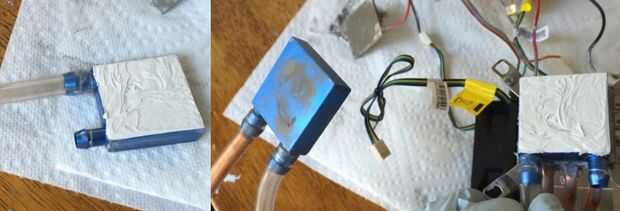

A continuación fijar capa ambos lados de cada bloque con disipador de calor compuesto de refrigeración por agua y apilarlos uno encima del otro. Arreglar la pila como le gusta, pero he elegido para hacer frente a las entrada o las salidas en lados adyacentes. También comencé con los tubos de vinilo en el lugar, pero honestamente esto hizo más difícil de montar. Usted notará en la foto a continuación que en uno de los tubos he insertado un pedazo corto de 1/4" O.D. tubería de cobre para ayudar a disminuir un poco el flujo de agua.
Una vez que ambos bloques de la refrigeración por agua se apilan, con disipador de calor compuesto entre cada capa y en la parte superior, coloque el segundo refrigerador termoeléctrico en la cima de la pila, cara fría hacia abajo, el lado caliente y añadir compuesto disipador de calor a la parte superior de la misma.

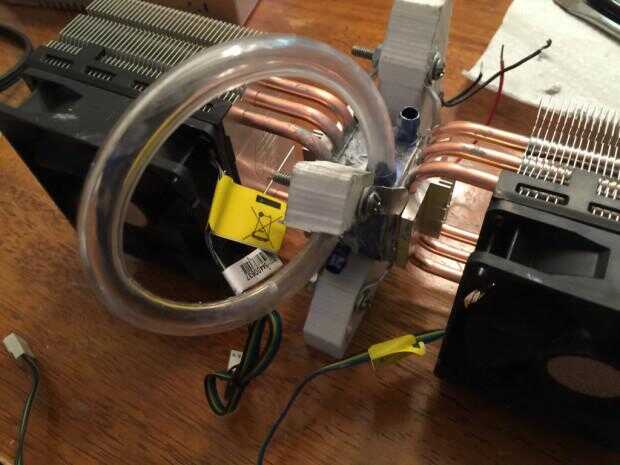

Coloque el CPU final más fresco en la cima de la pila y utilizar tuercas y pernos adecuados para ejecutar a través de los agujeros en las piernas de las piernas de refrigerador de CPU de fondo, a través de los agujeros del bloque y luego las piernas refrigerador de CPU superior. Esto apretar, pero no demasiado apretado, no romper sus refrigeradores de peltier.
I nsulating los bloques de enfriamiento de agua

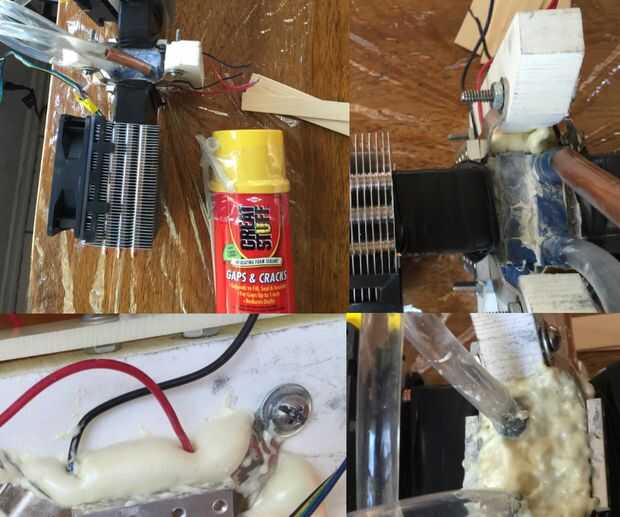

Usar poco espacio relleno de espuma (disponibles en ferreterías y Walmart) para llenar los vacíos alrededor de lo bloques de la refrigeración por agua. Hacerlo muy lentamente o se expandirá fuera de control. Asegúrese de colocar algo debajo de él para proteger su mesa. He usado un abrigo de saran. También asegúrese de que el cable de ser abarcado por la espuma. Debe pasar a través de él, pero no ser enterrados en ella.
Cableado

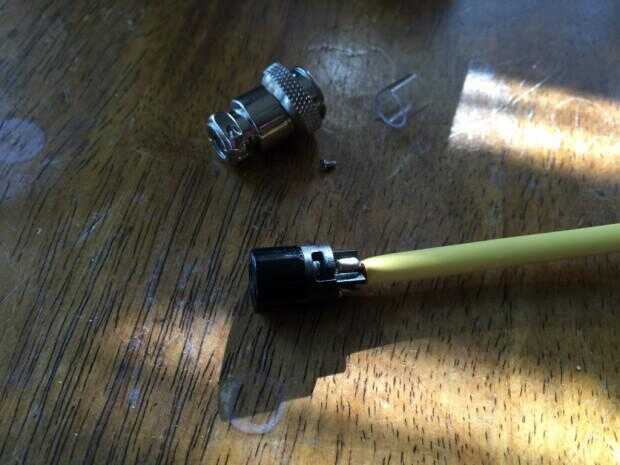

Para completar a la unidad de enfriador de agua, soldadura de los cables negros para un cable de tierra solo. El cable debe ser de 18 a 24 pulgadas de largo. Asegúrese de utilizar tubería encogible para aislar los cables pelados. Conecte el cable de tierra a la clavija 1 del enchufe conector de 3 pines.
Luego de la soldadura de los cables rojos para los ventiladores enfriador de CPU a un solo cable y conectarlo al pin 2 de tu conector de 3 pines. El cable debe ser de 18 a 24 pulgadas de largo. Asegúrese de aislar los cables desnudos con tubería del encogimiento del calor.
Finalmente ambos cables rojos de los refrigeradores termoeléctricos para un solo alambre de la soldadura de 18 a 24 pulgadas de largo y el otro extremo de la misma a la clavija 3 del conector de 3 pines de soldadura. Otra vez, aislar los cables desnudos con tubería del encogimiento del calor.
Los cables rojos (pines 2 y 3) se conectarán para separarse Relais en termostato. El otro lado (el lado normalmente abierto) de los relés se conecta a la salida de 12 voltios de la fuente de alimentación. El cable negro (tierra) se conectará directamente a la tierra de la alimentación.
Montaje

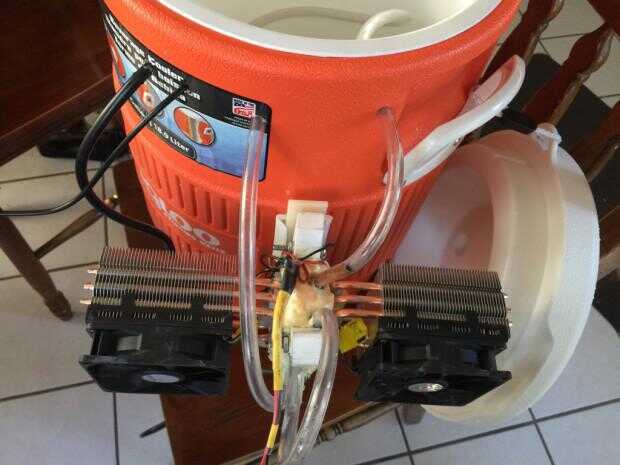

El refrigerador es completo pero necesita trabajar hacia fuera una manera de montar a su enfriador de bebidas de 5 galones. Al menos es una opción. Tal vez tienes ideas para una mejor forma de empaquetar el enfriador. Tendrá que estar al alcance del termostato y de los tubos de conexión a la bomba de agua en el refrigerador de la bebida. Las fotos de abajo muestran cómo utilicé un 3/16" pedazo de acrílico y un conjunto de pernos para hacer un montaje que se deslizará en la ranura del sostenedor de taza en el refrigerador de la bebida.
El producto final
