Paso 5: El cuadro del proyecto del termostato...

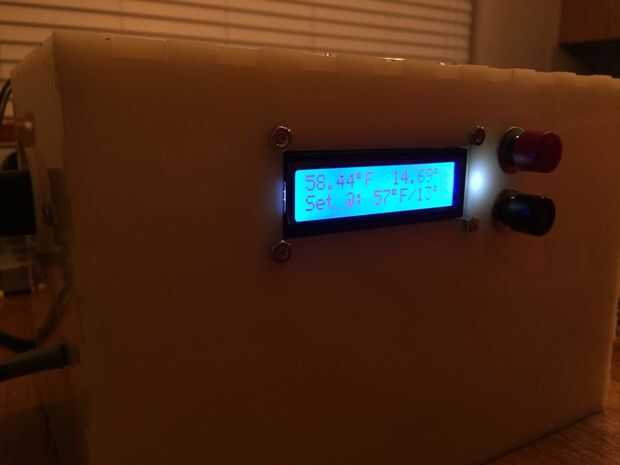

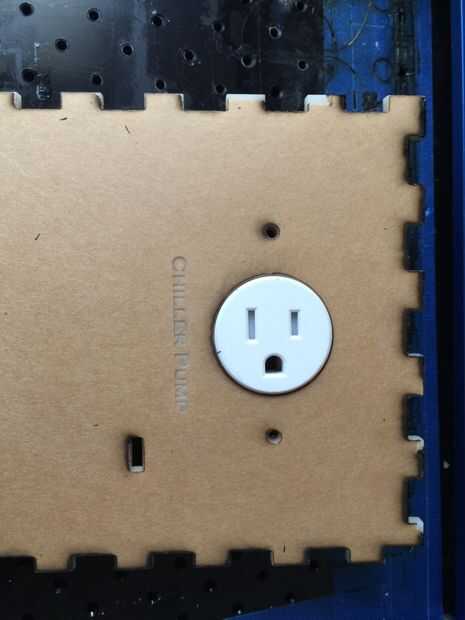

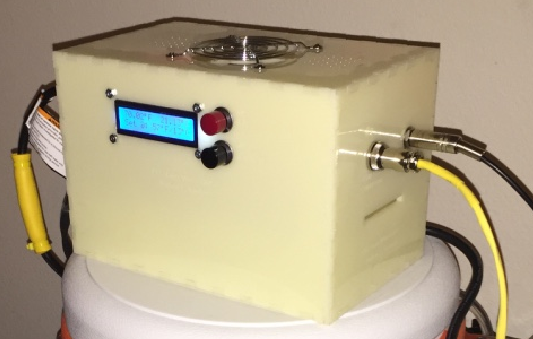

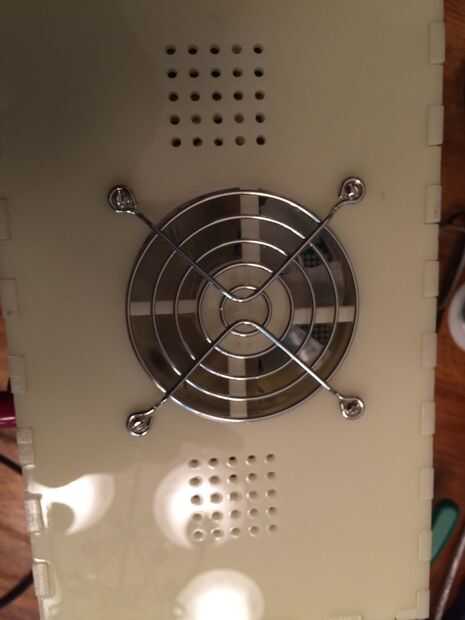

Teniendo el cuadro de proyecto planeado hacia fuera y listo mientras construyes el escudo y conectar componentes facilitará las cosas. Esta parte del proyecto es algo que usted debe personalizar según los materiales a mano y su propio gusto. Sin embargo como el cuadro de proyecto construido y puede utilizar los archivos de LaserCAD o. Archivos PLT adjunto a este paso, puede hacer coincidir mi caja en cada detalle o cambio cosas como quieras. Si utiliza interruptores de diferentes tamaños o conectores, o incluso si el cable de alimentación es un tamaño diferente, cambie los recortes según sea necesario.
Diseño de la caja

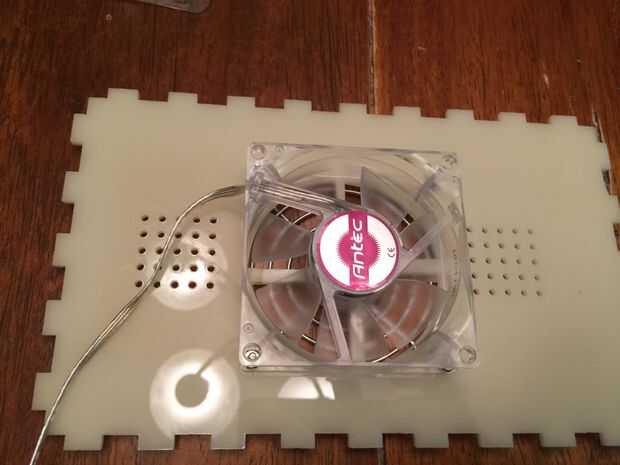

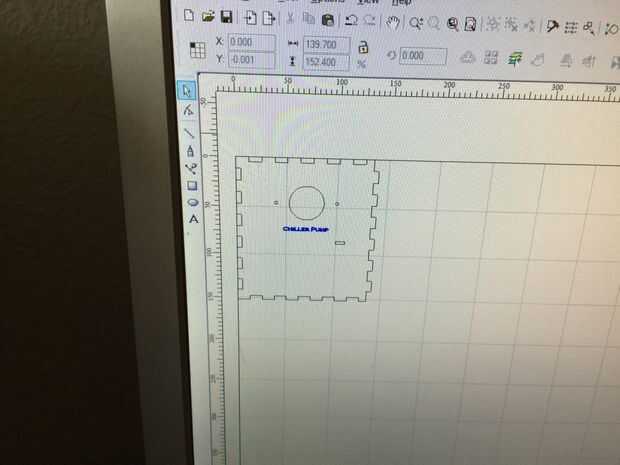

Mi caja de proyecto se hace de acrílico 3/16". El patrón de la caja fue hecho usando BoxMaker (http://boxmaker.connectionlab.org/). BoxMaker podrás entrar en sus dimensiones de la caja y el espesor y entonces producirá un archivo PDF que contiene cada panel. Mi cortadora láser es controlado por LaserCAD que no puede importar archivos PDF, por lo que fue necesario importar primero el archivo PDF en Inkscapey cada panel guardar como un archivo DXF. Los archivos DXF pueden ser importados en LaserCAD y luego se pueden agregar recortes para componentes externos frente a LCD, interruptores y ventilador en LaserCAD.
Usando mis archivos

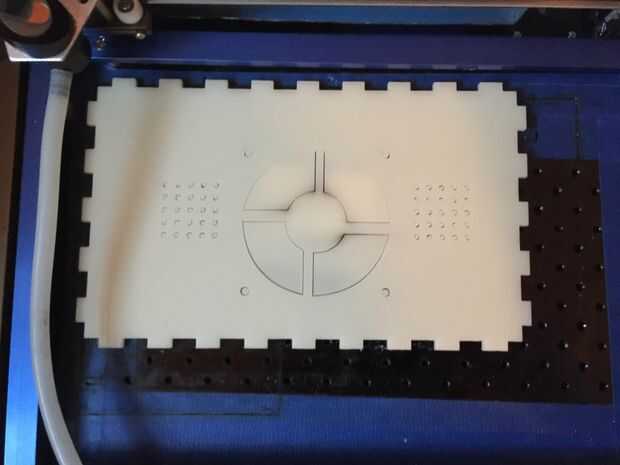

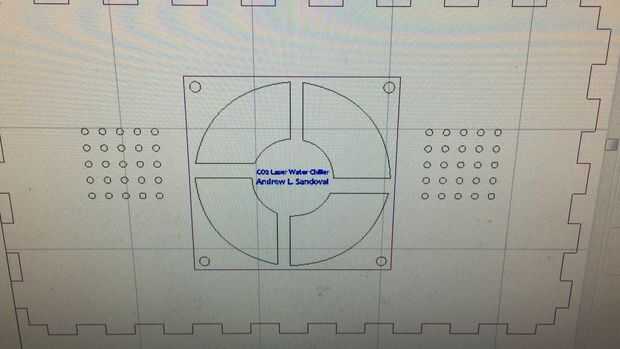

Si utiliza los archivos de .pwj5 adjunto con una cortadora láser capaz de LaserCAD hacer una nota de colores que se activan y las configuraciones de corte y ajuste según sea necesario. Porque hice el cuadro en varias pasadas, la configuración actual de la corte sólo refleja la última pasada. Hay un archivo para cada panel, así como un archivo para hacer la plataforma Arduino. También es muy importante tener en cuenta que algunas líneas marcan como las líneas de corte no están destinadas a cortar, pero en lugar de otro fueron significadas para alinear los orificios de los tornillos, etc.. Normalmente en los archivos de .pwj5 estos son, o el nivel de potencia del láser para que el color se establece demasiado bajo para cortar, generalmente ambos.
Hay también un conjunto de. Archivos PLT de cada panel. Éstos fueron exportados de LaserCAD. Puede utilizar los archivos .plt para abrir y editar los dibujos en AutoCAD, o puede utilizar un conversor en línea gratuito para convertir el archivo PLT a PDF u otro formato que funciona con el software de corte por láser. No dude en modificar los archivos para sus necesidades, incluyendo quitar mi nombre y tuyo poniendo allí!

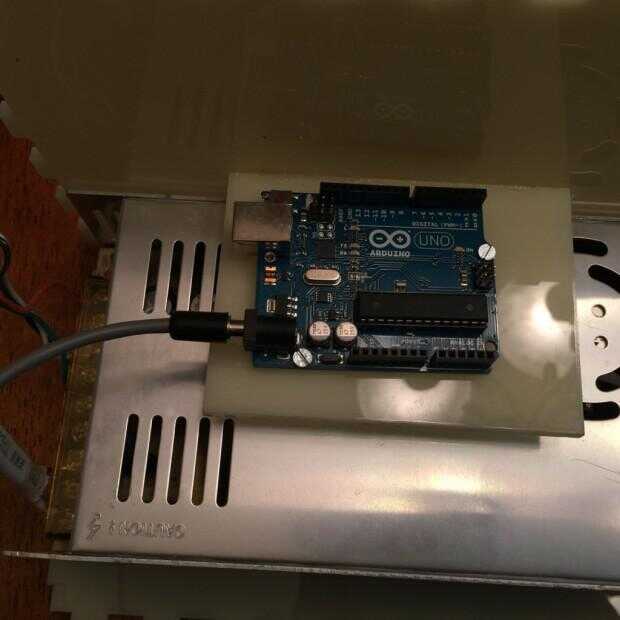

La plataforma de Arduino tiene agujeros que coincidan con los agujeros en un Arduino Uno, haciéndolo fácil unir el Uno para el tablero usando tornillos y tuercas 4-40.
Montaje de la caja

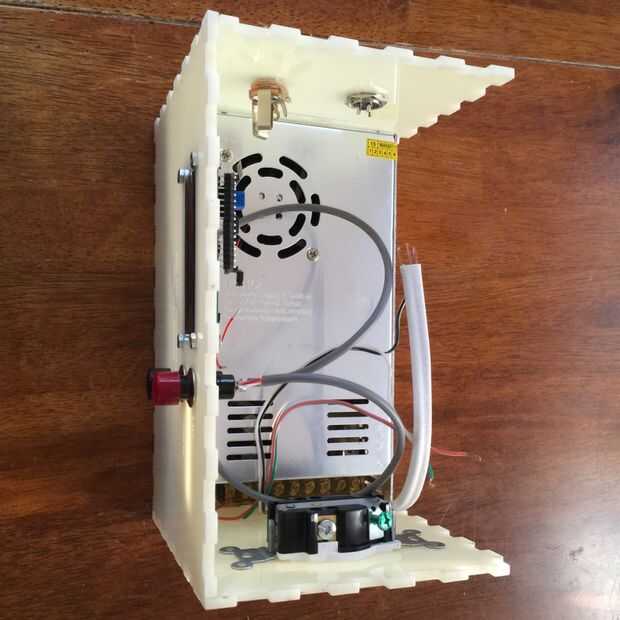

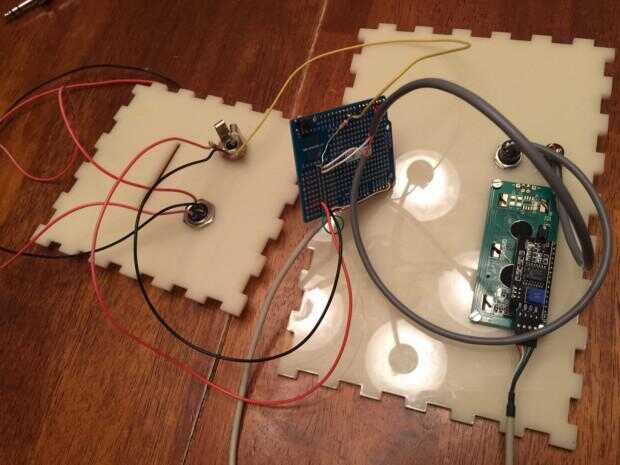

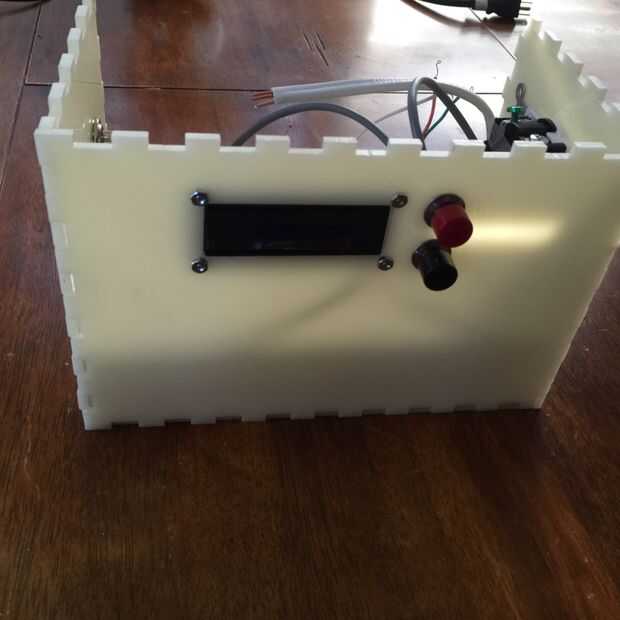

Con cada corte de panel y los recortes adecuados en lugar de sus componentes ahora puede insertar los componentes y los cables de la soldadura según sea necesario.

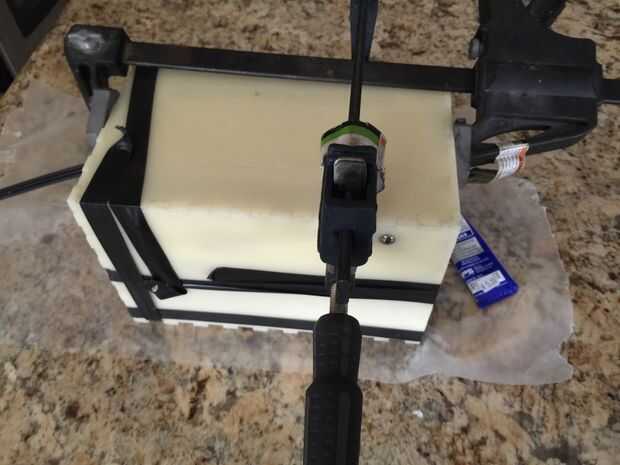

Cementación de la caja

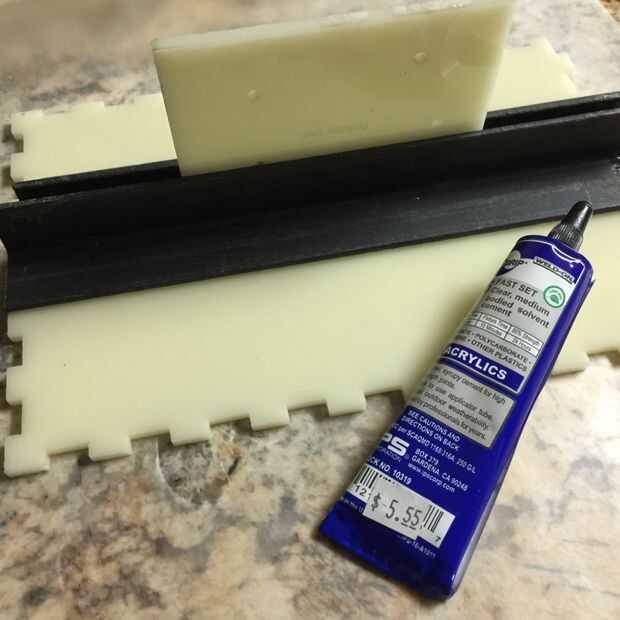

Con partes externas a la caja de cables y paneles conectan al protector (ver siguiente paso) puede comenzar a cimentar la caja juntos. Empezar por cementación de la plataforma Arduino al panel posterior. Asegúrese de colocar el papel de cera o algo similar debajo de él para proteger su superficie de la mesa.
Orden de construcción
Con la plataforma Arduino en su lugar, puede conectar el Arduino, a continuación, el panel trasero al panel inferior de cemento.

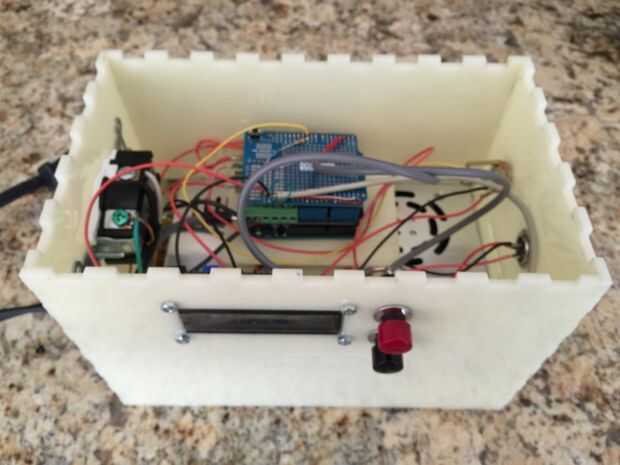

Cada uno de los paneles restantes en lugar de cemento cuando más conveniente pero tenga en cuenta que usted será más como quiere hacerlo en el siguiente orden:
- Instale la fuente de alimentación y coloque el panel posterior o el panel inferior primero.
- Ejecute el cable de alimentación a través del panel izquierdo y fíjelo a la fuente de alimentación.
- Conecte todos los cables de alimentación a la fuente de alimentación (siguiendo el esquema) antes de cementar el panel de la izquierda en lugar. Puede ser un ajuste apretado, así que planificar con cuidado.
- Con los alambres todos a la fuente de alimentación, cemento el panel de la izquierda en lugar.
- Coloque el protector de relé de Seeed Studio sobre Arduino
- Soldadura (ver siguiente paso) - la cabecera de los pernos para el PCB de Proto Shield

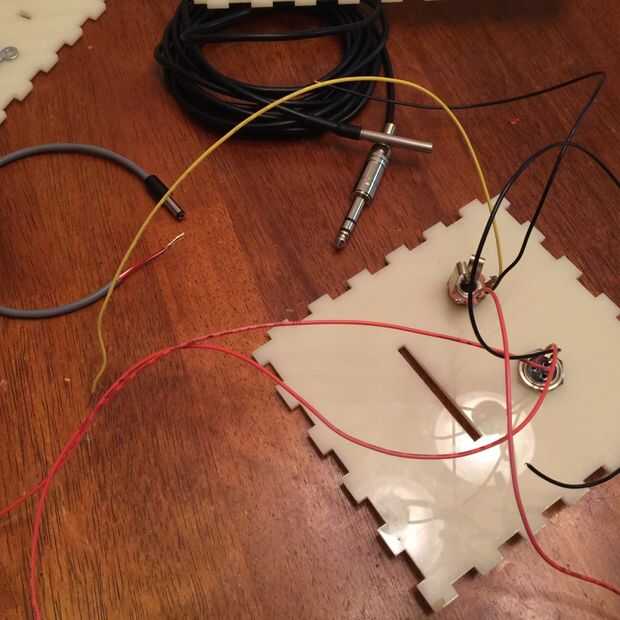

- La soldadura de los cables desde el panel de la derecha y el panel frontal para el PCB de Proto Shield.
- Colocar la nueva pantalla en la parte superior del escudo de relé de Seeed Studio
- Sólo después de estos pasos cemento la parte frontal y panel de la derecha. NO pegue el panel superior. No es necesario y te apagará permanentemente fuera de la caja. El panel superior debe ajustarse perfectamente y tomar una modesta cantidad de esfuerzo para retirarlo, pero debe seguir siendo extraíble!
