Cobalt RaQ Jukebox/disco caja (5 / 8 paso)

Paso 5: Blinkenlichten

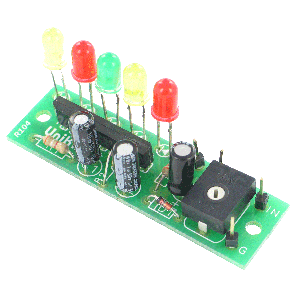

¿Qué proyecto electrónico estaría completa sin Blinkenlichten: destellando luces de colores de dudosa funcionalidad? Habiendo examinado diversos enfoques, decidió que 5 LED VU de Canakit-metro sería la manera más fácil y más barata agregar un espectáculo de luces con la música actual. También compré algunos LED naranja y azul para hacer el espectro un poco más colorido.

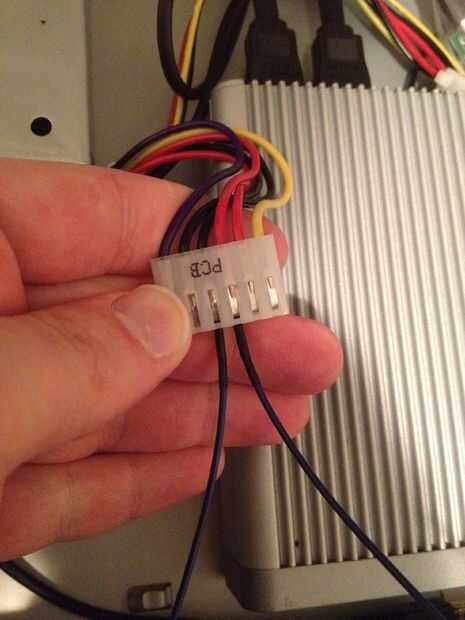

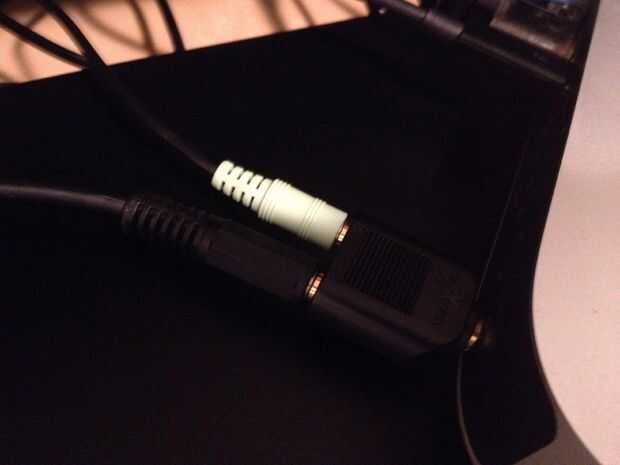

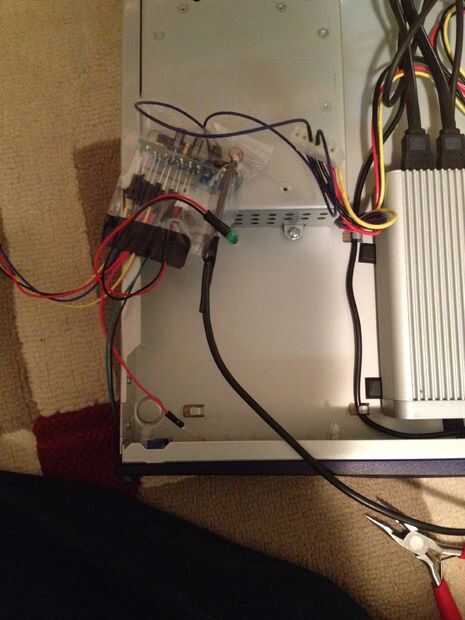

Después de soldar la mayoría de los kit de espec., puse los LEDs en los cables para que les pude conectar a la placa de plástico transparente que refracta la luz de los LEDs indicadores en el panel frontal. El circuito requiere cualquier tensión entre 5-14V, así que pegué algunos cables en el conector de la placa de la fuente de alimentación original de RaQ para extraer el riel de 5V. Entonces puse un separador en la salida de miniconector estéreo de mi Mac Mini que podría alimentar la señal de audio para el VU-metro. Materia fácil.
