COCHE de CONTROL REMOTO un pedazo de pastel (4 / 10 paso)

Paso 4: Fuente de alimentación

Ambos circuito transmisor y receptor de rf necesita separar fuente de alimentación

El circuito receptor que funciona con fuente de 12v y circuito del transmisor puede ser alimentado mediante batería de 9v

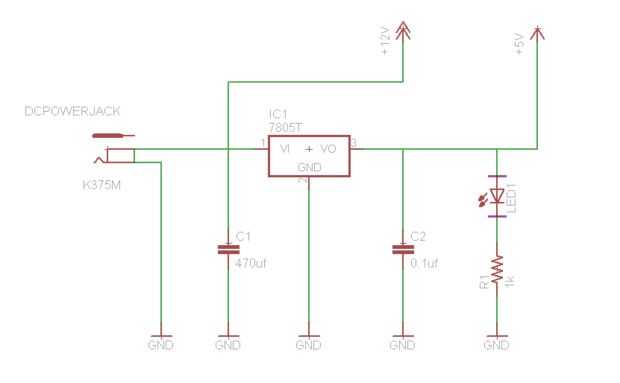

Primero vamos a empezar con el circuito de alimentación. La alimentación es más simple. el circuito de alimentación consiste en

  • IC 7805 que regula la fuente de 12v a 5v (si no puede conseguir un 12v suministrarle puede utilizar una fuente de 9v)
  • 0.1uF y 470uf
  • Y resistencia de 1 k para el estado

Nota: Utilizar disipador de calor para 7805 porque nos estamos cayendo 7v (12-5) por lo que se producirán gran cantidad de calor para quemar el regulador, por lo que se recomienda el uso de disipador

DESCRIPCIÓN DE PINES DEL IC 7805

  1. Pin 1--voltaje de entrada (5v-18v) [V]
  2. Pin 2 - tierra [gnd]
  3. PIN 3--regulada salida (4.8v - 5.2v]
