Paso 5: ¿Qué es el módulo de RF???
Este módulo de RF consiste en un transmisor RF y un receptor RF. El par transmisor/receptor (Tx/Rx) funciona a una frecuencia de 434 MHz. Un transmisor de RF recibe serie de datos y la transmite sin hilos a través de RF a través de su antena conectado al pin 4. La transmisión se produce a una velocidad de 1Kbps - 10Kbps.The de transmisión de datos es recibidos por un receptor de RF en la misma frecuencia que el transmisor.

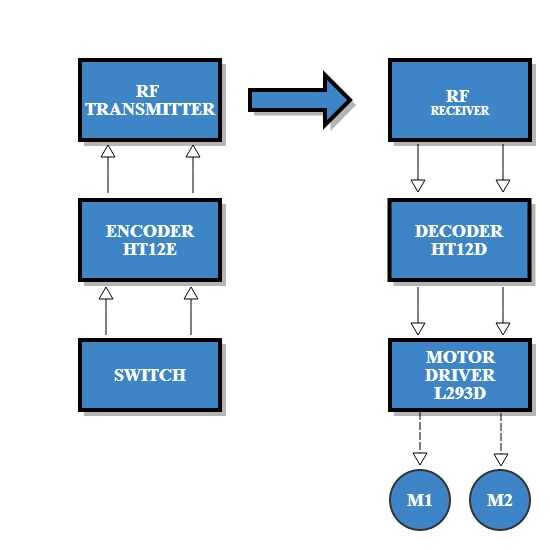

El módulo de RF se utiliza junto con un par de codificador y decodificador. El codificador se utiliza para la codificación de datos en paralelo para la transmisión de alimentación mientras que la recepción es decodificada por un decodificador. HT12E HT12D
PIN DESCRIPCIÓN
TRANSMISOR DE RF
PIN 1-- Tierra [GND]
Pin 2-- Clavija de entrada de datos serie [datos]
PIN 3-- Fuente de alimentación; 5V [Vcc]
Pin 4-- Pin de salida de la antena [ANT]
RECEPTOR RF
PIN 1-- Tierra [GND]
Pin 2-- Pin de salida de datos serial [datos]
PIN 3-- Pin de salida lineal (no conectado) [NC]
Pin 4-- Fuente de alimentación; 5v [Vcc]
Pin 5 --fuente de alimentación; 5v [Vcc]
Pin 6 - tierra [GND]
Pin 7 - tierra [GND]
8 pin - pin de entrada de la antena [ANT]
