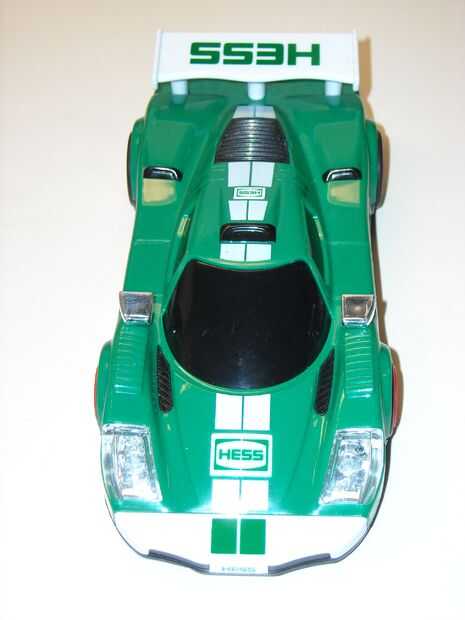

Coche de Hess - funcionamiento en vacío (batería)

todo el mundo hace el circuito del ladrón de Joule, pero pocas personas tienen un uso para él que no sea de una linterna.
Así que cuando me topé en este coche en el mercado de pulgas por un $1.00 me dio una gran idea.
Este coche es muy bien detallado y su perfecto para el circuito del ladrón de Joule donde esquemas se pueden encontrar muchos lugares en internet.
Originalmente el coche tenía 6 bombillas incandescentes todas conectadas en paralelo de funcionamiento con una única pila AA.

Herramientas y suministros
Soldadura de hierro
Tamaño número 1 destornillador Philips
Circuito Joule Thief (los 3 LEDs conectados en paralelo a la salida del circuito)
2 LEDs blancos (2 LEDs blanco estándar para los faros delanteros)
1 LED blanco (1 cóncavo lente LED para emitir luz a los lados a través de los lentes claro posterior, mina fue encontrado en un conjunto de luz de árbol de Navidad del LED)
Pistola de pegamento caliente
Taladro y broca

Pasos

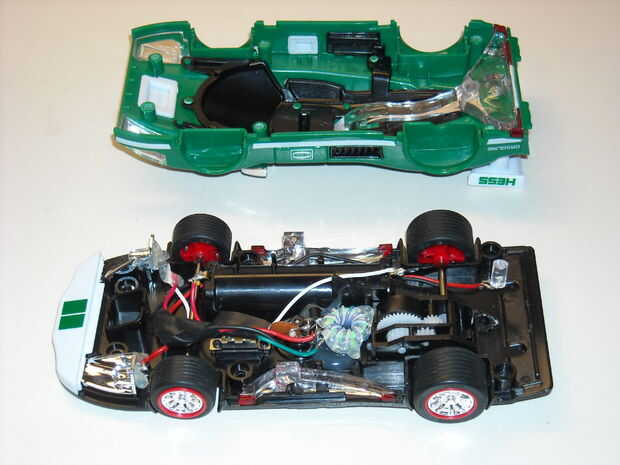

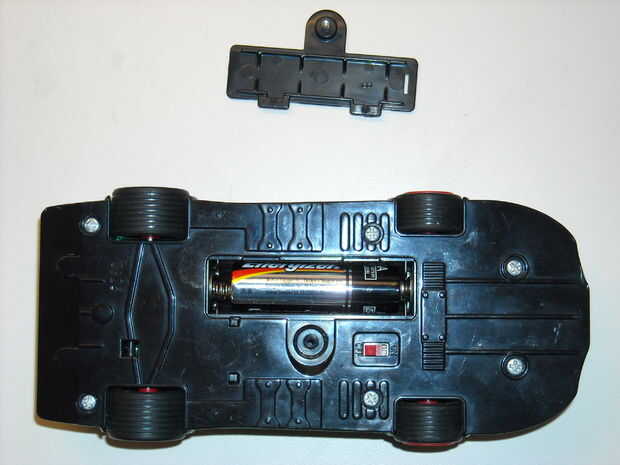

Quitar los 6 tornillos en la parte inferior para liberar el cuerpo del chasis.
Cortar los cables de las bombillas incandescentes 6 y eliminarlos. (3 en el frente, 2 laterales y uno en la parte posterior)

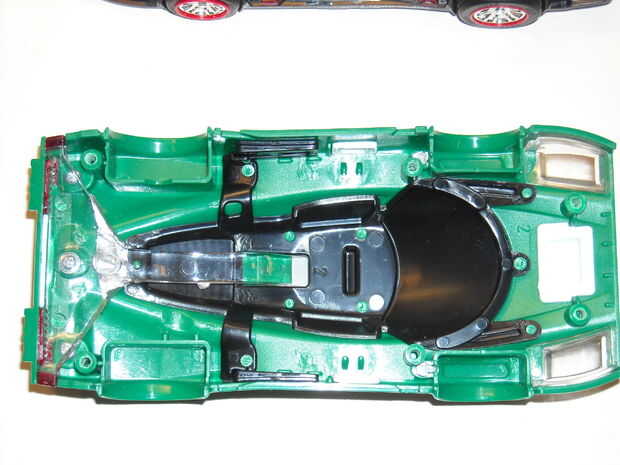

Quitar la carcasa de plástico que la bombilla trasera de la carrocería (derrite con mi soldador), pero no cortar completamente a través del chasis.
Encontrar una broca del mismo diámetro que la trasera LED
Perfore la lente clara en el lado del cuerpo hasta la parte trasera en que LED quepa comodamente.

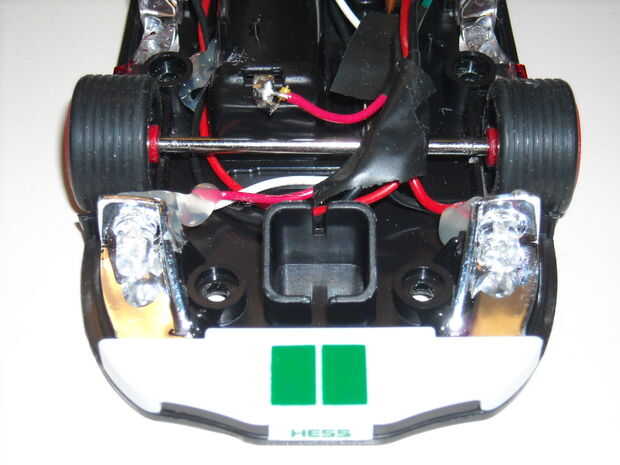

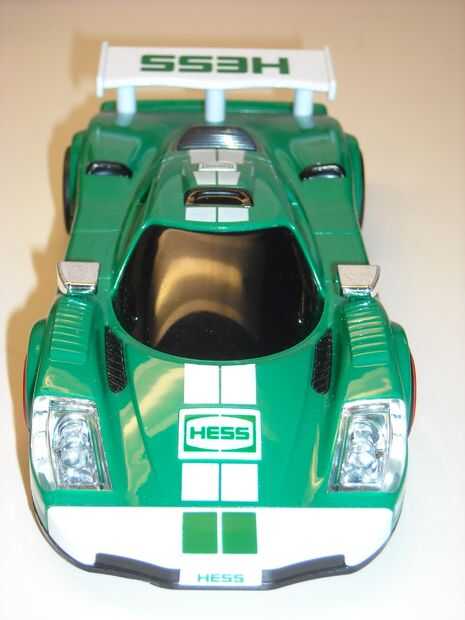

Pegamento caliente 1 LED en cada marco de Faro y tratar de alinear la parte delantera 2 LEDs uniformemente

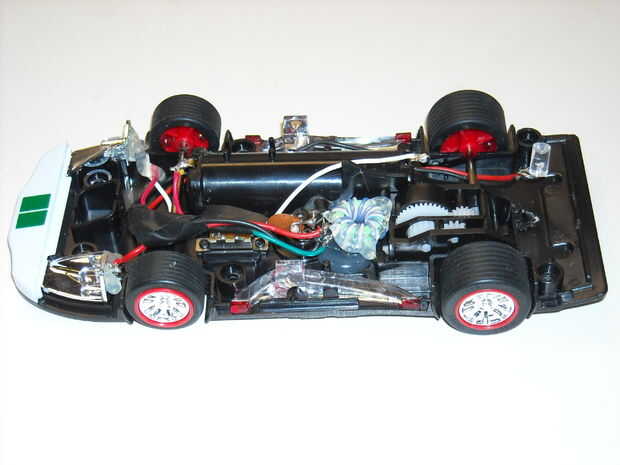

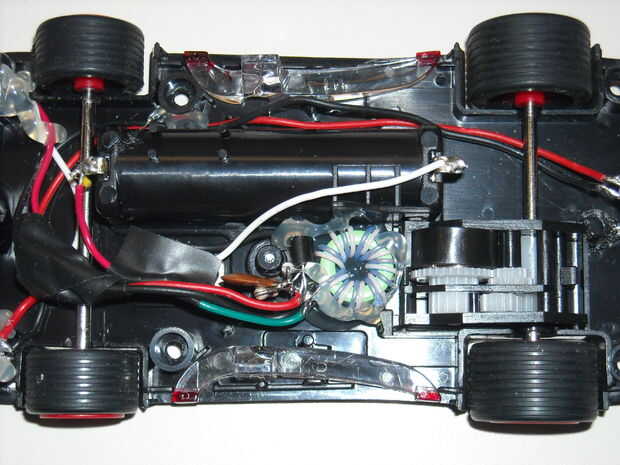

Pegamento caliente del circuito Joule Thief justo delante de la caja de engranajes del eje trasero (al lado del compartimiento de la batería)

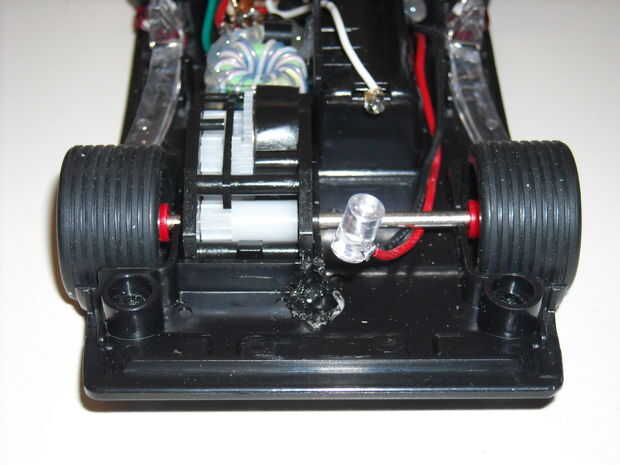

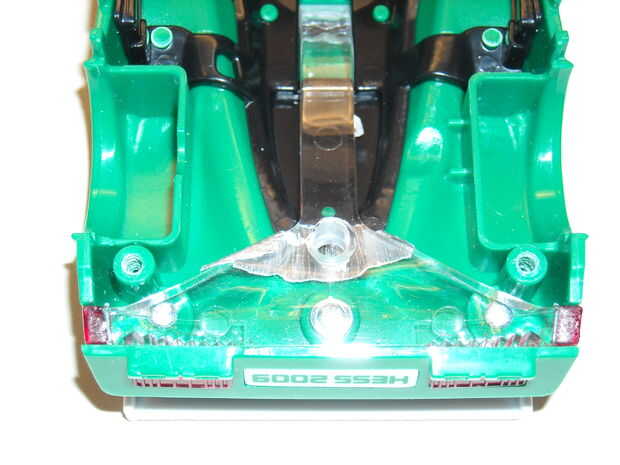

Pulse un LED cóncavo en el lente trasero luz clara en el cuerpo (que se enciende el superior Hess logo y parte trasera luces traseras)
Paso opcional: poner un trozo de cinta de plata por encima de la parte trasera que reflejan la luz más eficientemente a través de la lente LED.
Prueba el circuito de los 3 LEDs acaben en las baterías con voltajes inferiores a 1 volt pero son bastante débil en ese momento.

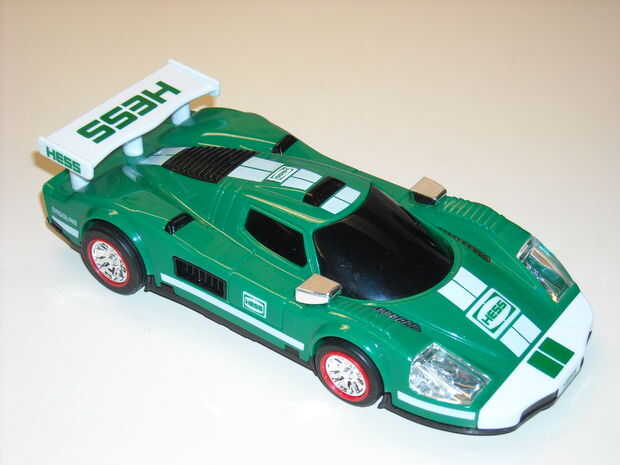

El coche todavía se ve y funciona exactamente igual que cuando llegué en el exterior.

Futuro trata de añadir un generador en las ruedas traseras para recargar un celular recargable AA cuando lo empujas.
Pero por ahora, estoy feliz con los resultados de este proyecto.
