Paso 2: Configuración de la placa Arduino
![]()
![]()

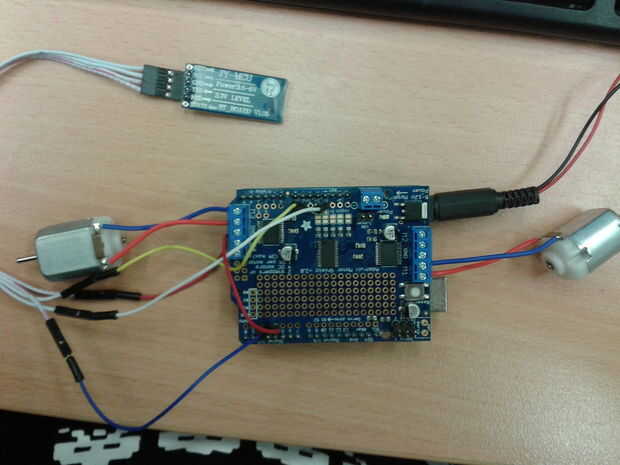

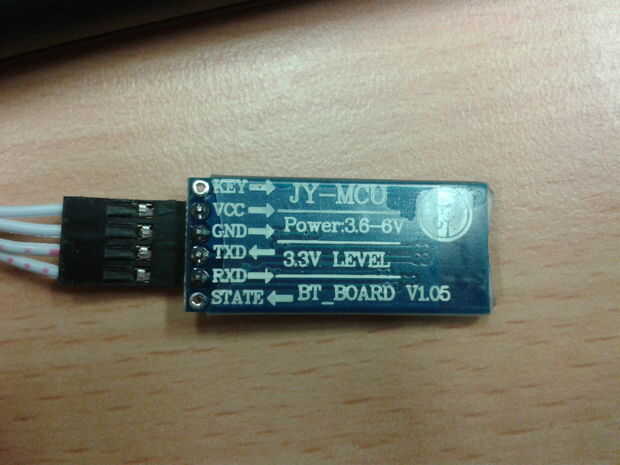

Ahora que tienes tu escudo motor la pila encima de la placa Arduino. Una vez hecho esto que deberá configurar el HC-06 las clavijas correctas. Conecte el cable de puente de hembra a hembra al HC-06, que puso los cables de puente en el otro extremo. en la parte inferior de la HC-06 hay direcciones para lo que va de donde son VCC y GND para la energía, y TXD y RXD son para transmitir y recibir. En la placa de Arduino; El VCC va a pin 3v o 5v y el GND va en el PIN de GND, alimentando así el módulo de bluetooth. ahora para el TXD y RXD, el TXD en el pin digital 2 º, y el RXD entra al pin digital 3.
Instale motores a encabezado de M1 y M3 encabezado. Enchufe ahora en potencia para el Arduino y la batería del coche para el cabezal de alimentación, no te olvides de sacar el Jumper de VIN para que el escudo del motor es alimentado por separado!
