Paso 2: Cómo empezar (fase de Hardware)

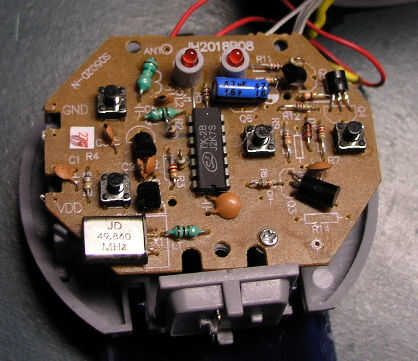

en primer lugar abrir el control remoto del coche Rc. Se analiza que hay cuatro interruptores. Cuando presiona el botón cada interruptor está cerrado... Antes de presionar el botón de encender el control remoto y compruebe el voltaje en las terminales del interruptor debería dar un valor... después de presionar el interruptor pulsado el botón y revise el voltaje debe mostrar cero...
Esto concluye que el remoto está trabajando en técnica de corto circuito. es si hay un voltaje en el interruptor y cuando su prensado es corto circuito.

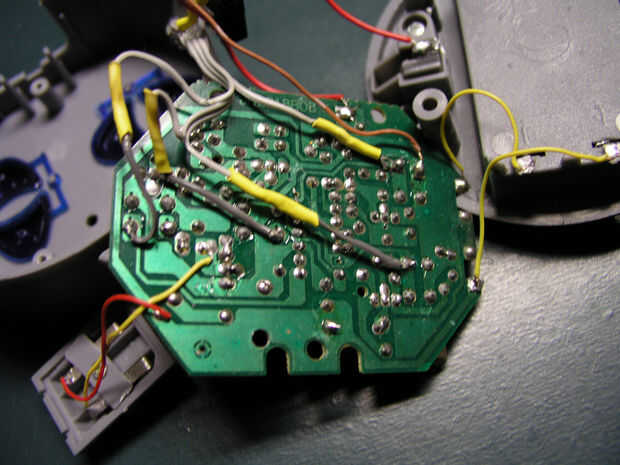

Observar que un cable es común en todos los switches es la tierra del circuito. que concluye que se trata de cinco hilos en el mando a distancia de la soldadura. uno para cada interruptor y uno para tierra.
puede comprobarse que cuando se corta el cable de tierra con cualquiera del cable del interruptor el coche realiza la acción del interruptor que ha de alambre se pone en cortocircuito si todas las cuatro funciones se realizan a continuación, esto significa que usted tienen seleccionado el terreno adecuado. y los cables del interruptor de la derecha.
Aquí están el diseño de pcb y la simulación del circuito para la interfaz (descargar circutary de puerto paralelo)
